Trạm Cân Ô Tô 80T Cân Đôi — Cảng Cẩm Phả Vinacomin Quảng NinhCảng Cẩm Phả · Vinacomin
Trạm cân ô tô 80 tấn "cân đôi" trọn gói — 02 bàn cân bê tông cốt thép 12×3,5m vận hành song song, quản lý bởi 01 phần mềm cân song song tự phát triển, tương thích hệ thống phần mềm cân hiện có của Vinacomin. Gói thầu số 8 (E-HSMT), 12 loadcell Keli 40T, đầu chỉ thị Fine FS-8000, máy tính công nghiệp Advantech và hệ thống chống sét cho môi trường ven biển.
- TẢI TRỌNG
- 80 tấn
- BÀN CÂN
- 02 × 12×3,5m
- LOADCELL
- 12 × 40T
- GIÁ TRỊ
- 3,3 tỷ đ
Bối cảnh đặc thù: Cảng than lưu lượng cao cần cấu hình cân đôi
Cảng Cẩm Phả là một trong những cảng than lớn nhất Việt Nam thuộc hệ thống Vinacomin, tiếp nhận và xuất khẩu hàng triệu tấn than mỗi năm. Hoạt động bốc dỡ, vận chuyển và xuất than liên tục với lưu lượng xe tải lớn ra vào cảng đòi hỏi hệ thống kiểm soát tải trọng chính xác, hiệu quả.
Yêu cầu đặc thù: Hệ thống phải là "cân đôi" — hai bàn cân hoạt động song song, được quản lý bởi một phần mềm duy nhất có khả năng cân song song (một cân bì và một cân hàng cùng lúc). Đây là yêu cầu đặc biệt của cảng biển và kho vận than — nơi cần tối ưu thời gian quay vòng xe, tránh tắc nghẽn tại cổng cân trong giờ cao điểm bốc dỡ.

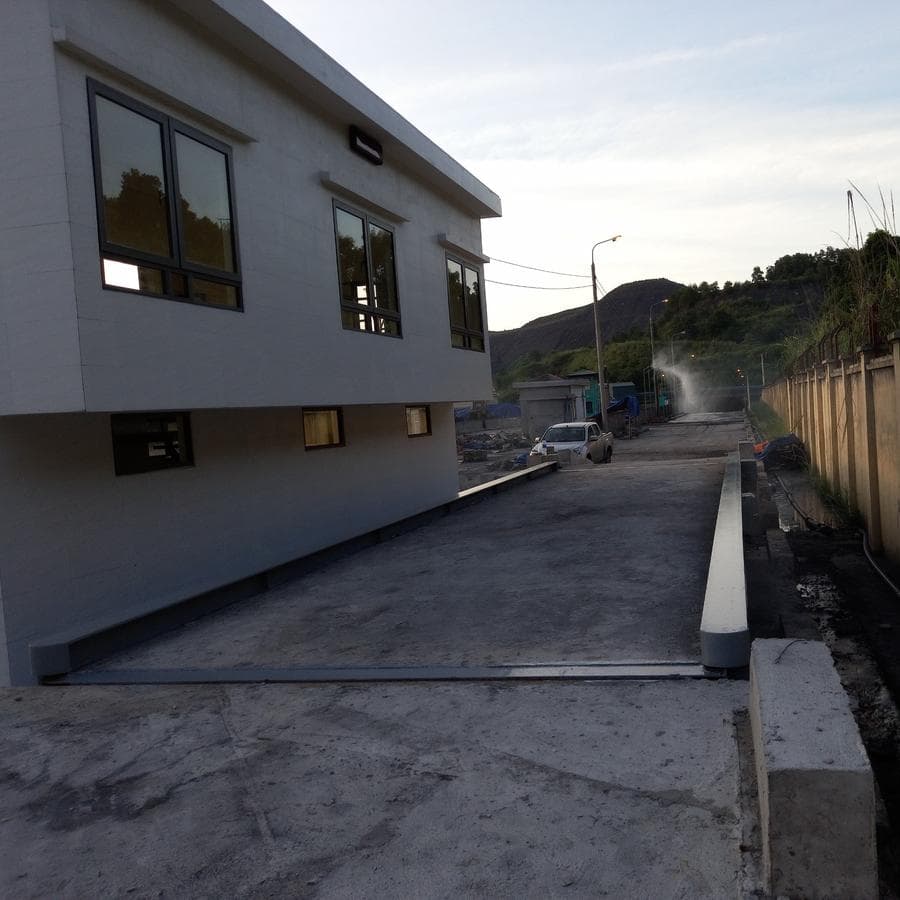

Trạm cân ô tô 80T cân đôi Cảng Cẩm Phả hoàn thiện
Giải pháp Mai Thị — 06 hạng mục cốt lõi của hệ thống cân đôi
Từ phần cứng đo lường, máy tính công nghiệp đến phần mềm cân song song tự phát triển — giải pháp tích hợp toàn diện cho cảng biển logistics.
02 bàn cân bê tông cốt thép 12×3,5m vận hành song song, quản lý bởi 01 phần mềm duy nhất. Phần mềm cho phép kết nối cùng lúc 2 cân (1 cân bì và 1 cân hàng), tự động ghép bì gần nhất, chuyển phiếu cân khi cân nhầm lệnh.
Yêu cầu đặc biệt nhất: phần mềm cân mới phải tương thích với hệ thống phần mềm cân hiện có của Vinacomin. Đội kỹ sư phần mềm Mai Thị thực hiện phân tích, xây dựng giao diện tích hợp và đảm bảo dữ liệu cân từ 2 bàn cân được đồng bộ về hệ thống trung tâm Vinacomin — không cần thay đổi quy trình vận hành đang dùng.
02 bàn cân bê tông cốt thép 12×3,5m vận hành song song
02 bàn cân bê tông cốt thép 12×3,5m thi công đồng thời trên 02 móng riêng biệt 12×3,5×1,3m, đan sắt 2 lớp Ø18 và Ø16 — cho phép xe vào và xe ra dùng 2 làn cân độc lập thay vì chờ tuần tự trên 1 bàn cân như cấu hình cân đơn thông thường.

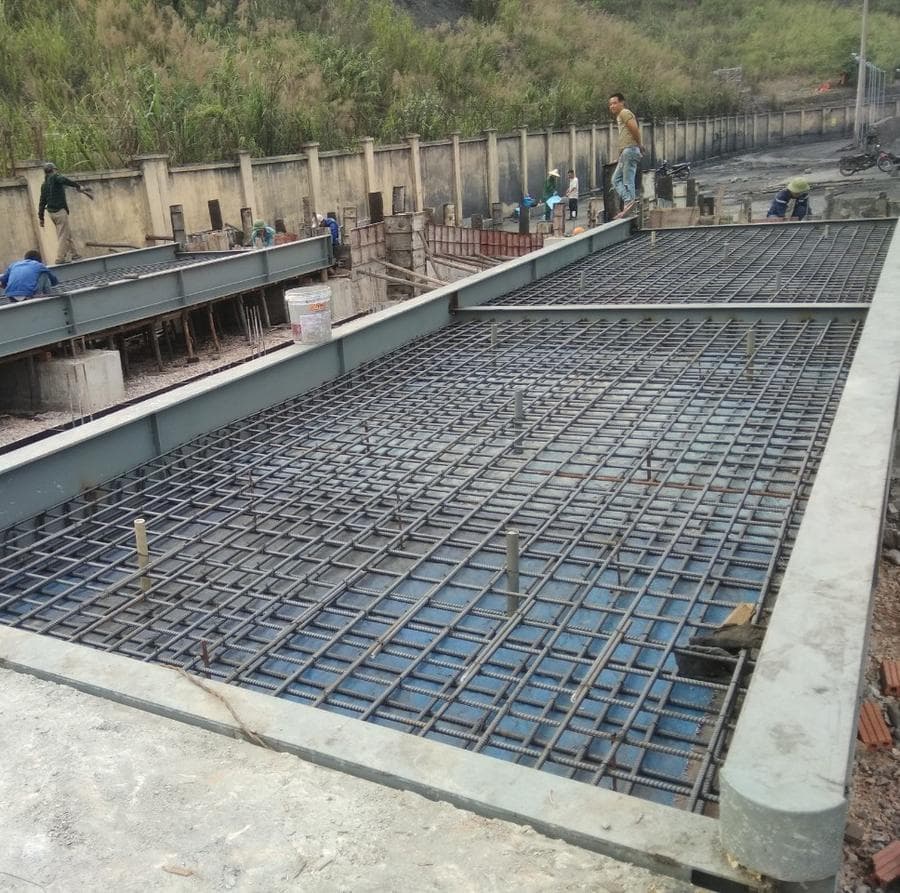

- Móng cân BTCT mác 300 · 12×3,5×1,3m · đan sắt 2 lớp Ø18 + Ø16, thi công đồng thời 02 móng
- Bàn cân (kích thước phủ bì) 12m × 3,5m × 0,5m, khung dọc I500×170×10 / khung ngang I300×145×65

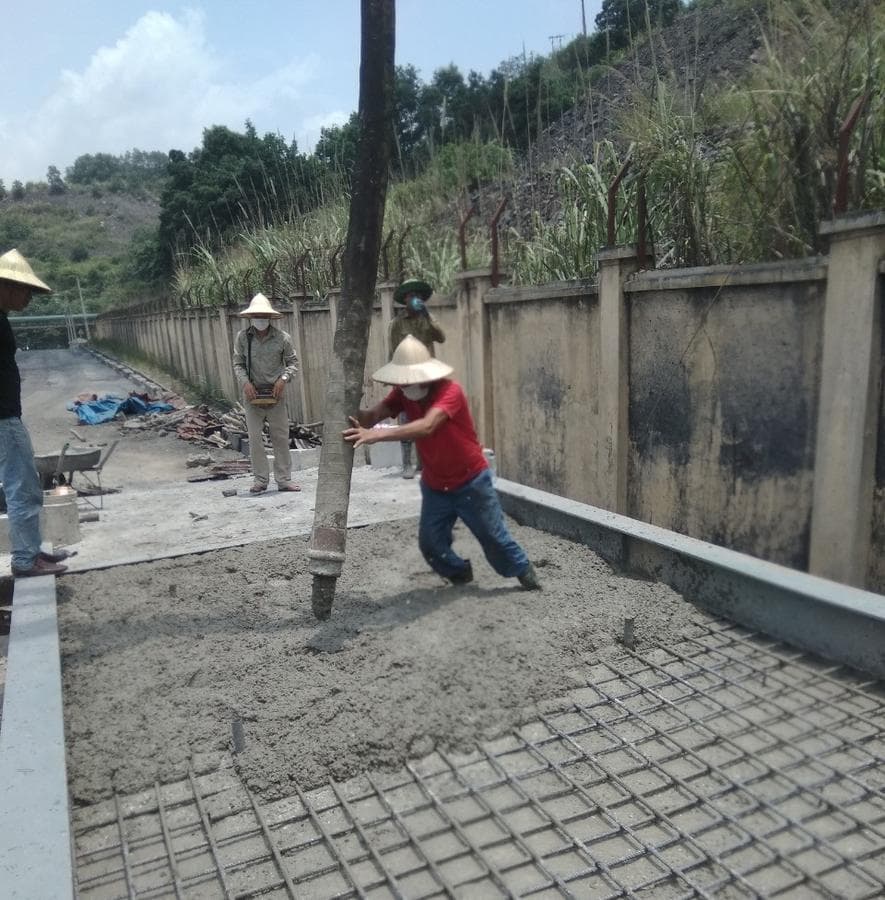

- Bê tông mặt sàn dày 300mm, cốt 2 lớp a150 (Ø18 + Ø16) · bản mã tôn tấm dày 12–20mm, sơn 3 nước
Phần mềm cân đôi tự phát triển — tương thích hệ thống Vinacomin
Đặc thù cốt lõi của dự án: 01 phần mềm duy nhất cho phép kết nối cùng lúc 2 cân (1 cân bì và 1 cân hàng), tự động ghép bì gần nhất, chuyển phiếu cân khi cân nhầm lệnh. Yêu cầu đặc biệt nhất là phần mềm mới phải tương thích với hệ thống phần mềm cân hiện có của Vinacomin — đội kỹ sư phần mềm Mai Thị phân tích, xây dựng giao diện tích hợp, đảm bảo dữ liệu cân từ 2 bàn cân đồng bộ về hệ thống trung tâm Vinacomin mà không cần thay đổi quy trình vận hành đang dùng.
- Xe tải vào 2 làn cân đồng thời — thời gian chờ giảm xuống một nửa
- Hỗ trợ cân chuyển tiếp — 1 lần cân cho 2 lệnh khác nhau
- Ghép bì gần nhất tự động — giảm sai sót và gian lận
- Tương thích với phần mềm cân hiện có của Vinacomin, đồng bộ dữ liệu về hệ thống trung tâm
02 máy tính công nghiệp Advantech IPC-7132MB-30ZE
02 bộ máy tính công nghiệp Advantech IPC-7132MB-30ZE (Đài Loan) — Core i5, RAM 4G, HDD 1TB, màn hình 27 inch, bố trí tại nhà vận hành 2 tầng cho 2 bàn cân. Thiết kế đặc biệt cho vận hành liên tục 24/7 trong môi trường công nghiệp có nhiễu, bụi và rung động — không phát sinh lỗi hệ thống do nhiệt độ, rung động hay tác động điện từ từ thiết bị cảng xung quanh, ưu việt hơn máy tính thương mại thông thường.
- 02 bộ Advantech IPC-7132MB-30ZE (Đài Loan) · Core i5 · RAM 4G · HDD 1TB · màn hình 27 inch
- Thiết kế chịu rung, chịu bụi, vận hành liên tục 24/7 qua nhiều ca kể cả đêm và cuối tuần

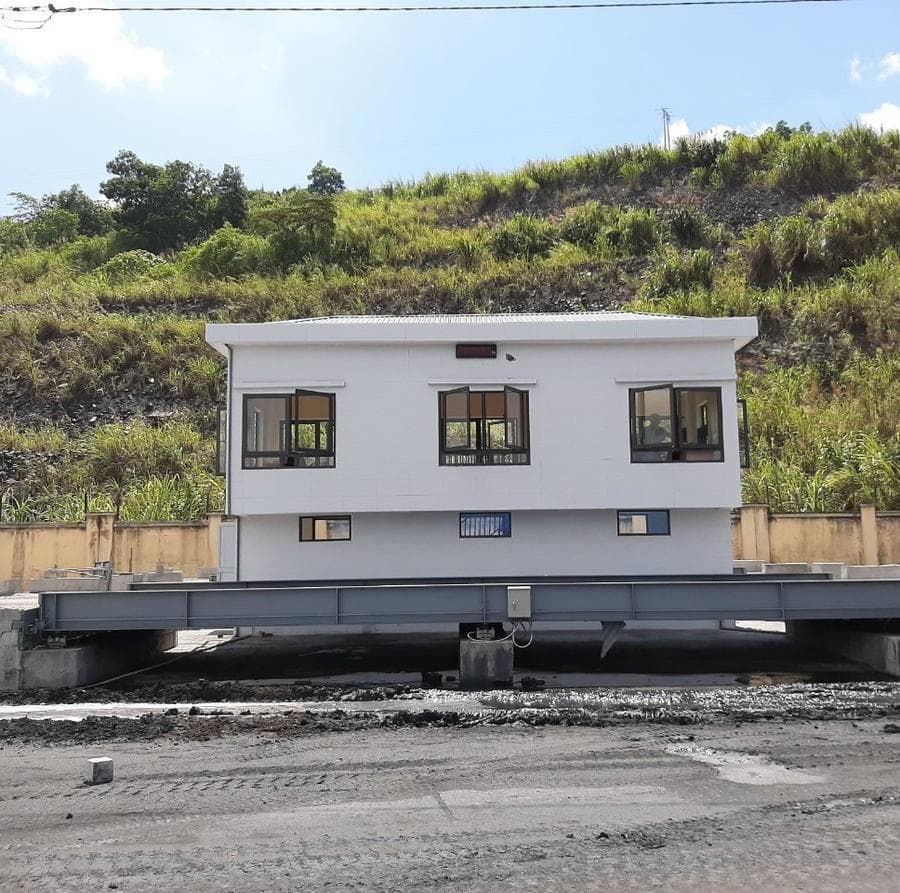

- Bố trí tại nhà vận hành 2 tầng — mỗi tầng quan sát và điều khiển 1 bàn cân
12 loadcell Keli QS-A40T IP68
12 loadcell Keli QS-A40T, 40 tấn/bộ, 6 bộ/bàn cân, độ nhạy 2,0 ± 0,002 mV/V, điện trở vào 750 ± 10 Ω, cấp bảo vệ IP68 — không bị nước biển thẩm thấu. Dải nhiệt độ -30°C đến +70°C phù hợp môi trường cảng ven biển Quảng Ninh.
- 12 cái · 40 tấn/bộ, 6 bộ/bàn cân · cấp chính xác C1–C5
- Độ nhạy 2,0 ± 0,002 mV/V · điện trở vào 750 ± 10 Ω · cấp bảo vệ IP68
- Dải nhiệt độ -30°C đến +70°C · quá tải an toàn/phá huỷ 150%/300%
02 đầu chỉ thị Fine FS-8000
02 đầu chỉ thị Fine FS-8000, xuất xứ Hàn Quốc — màn hình huỳnh quang 7 số cao 13mm, tốc độ A/D 130.000 lần/giây, độ tuyến tính 0,005%FS, đạt OIML R-76 Class III/IIIL, kết nối 16 cell, truyền thông RS-232/RS-485.
- Xuất xứ Fine — Hàn Quốc · màn hình huỳnh quang 7 số cao 13mm
- Tốc độ A/D 130.000 lần/giây · độ tuyến tính 0,005%FS · OIML R-76 Class III/IIIL
- Kết nối 16 cell · truyền thông RS-232/RS-485
Hệ thống chống sét LPI/Úc cho môi trường ven biển
Vị trí cảng Cẩm Phả ven biển Quảng Ninh chịu ảnh hưởng trực tiếp của giông bão — nguy cơ sét đánh cao hơn nhiều so với vị trí trong đất liền. Mai Thị trang bị hệ thống chống sét đầy đủ: cột chống sét trực tiếp cao 18m bao phủ toàn bộ khu vực trạm cân, cùng 02 bộ chống sét lan truyền chịu xung sét 25kA.
- Cột chống sét trực tiếp cao 18m · thép ống D219/168/110/90 · bao phủ toàn bộ khu vực trạm cân
- Chống sét lan truyền 02 bộ DLSF-16A-385V · LPI/Úc · chịu xung sét 25kA + 25kA · 8/20μs
Thông số kỹ thuật MT-W80T Cân đôi
Chi tiết các thông số kỹ thuật chế tạo và tiêu chuẩn kiểm định nghiệm thu thực tế của dự án.
| Hạng mục / Thông số kỹ thuật | Giá trị đo lường / Tiêu chuẩn áp dụng |
|---|---|
TRẠM CÂN — THÔNG SỐ CHÍNH | |
| Loại cân | Điện tử 80T · Cân đôi |
| Phạm vi đo | 200 kg – 80.000 kg |
| Giá trị độ chia kiểm | 10 kg |
| Cấp chính xác | Cấp 3 |
| Số đầu đo lực/1 bàn cân | 6 bộ |
| Bàn cân | 02 bàn — Bê tông cốt thép |
MÓNG CÂN & BÀN CÂN | |
| Móng cân | 02 móng · 12×3,5×1,3m · BTCT mác 300 |
| Bàn cân (kích thước phủ bì) | 12m × 3,5m × 0,5m (gồm thanh I500) |
| Khung dọc / khung ngang | I500×170×10 / I300×145×65 |
| Bê tông mặt sàn | 300mm · Cốt 2 lớp a150 (Ø18 + Ø16) |
| Bản mã tôn tấm | Dày 12-20mm · Sơn 3 nước |
12 LOADCELL — KELI QS-A40T | |
| Số lượng / Tải trọng | 12 cái · 40 tấn/bộ |
| Cấp chính xác | C1 – C5 |
| Độ nhạy | 2,0 ± 0,002 mV/V |
| Điện trở vào | 750 ± 10 Ω |
| Cấp bảo vệ | IP68 |
| Dải nhiệt độ | -30°C đến +70°C |
| Quá tải an toàn / phá huỷ | 150% / 300% |
02 ĐẦU CHỈ THỊ — FINE FS-8000 | |
| Xuất xứ | Fine — Hàn Quốc |
| Cấp chính xác | OIML R-76 Class III/IIIL |
| Tốc độ A/D | 130.000 lần/giây |
| Độ tuyến tính | 0,005% FS |
| Truyền thông | RS-232 / RS-485 |
MÁY TÍNH CÔNG NGHIỆP & THIẾT BỊ | |
| Máy tính công nghiệp | 02 bộ Advantech IPC-7132 · Core i5 · 4GB · 1TB · 27" |
| Barie tự động | 04 bộ BS-3063A-3S/BAISHENG · cần 3,5m · IP55 |
| Đầu đọc thẻ từ | 04 bộ RF20/Idteck · Hàn Quốc · Proximity 125KHz |
| Hộp cộng tín hiệu | 02 bộ Keli JXHG-02-6-S · Vỏ INOX IP65 |
| Màn hình LED hiển thị | 02 bộ Keli DPM-5 · 83×35cm · OIML |
CAMERA & LƯU TRỮ | |
| Camera IP | 04 bộ Dahua IPC-HFW1230SP · 2MP · IR 30m · IP67 |
| Đầu ghi hình | Dahua DH-XVR5104H-4KL-X · 4 kênh · 4K |
| Ổ cứng | Toshiba 2TB · 7200rpm · SATA3 |
CHỐNG SÉT | |
| Cột chống sét trực tiếp | Thép ống D219/168/110/90 · L=18m |
| Chống sét lan truyền | 02 bộ DLSF-16A-385V/LPI Úc · 25kA |

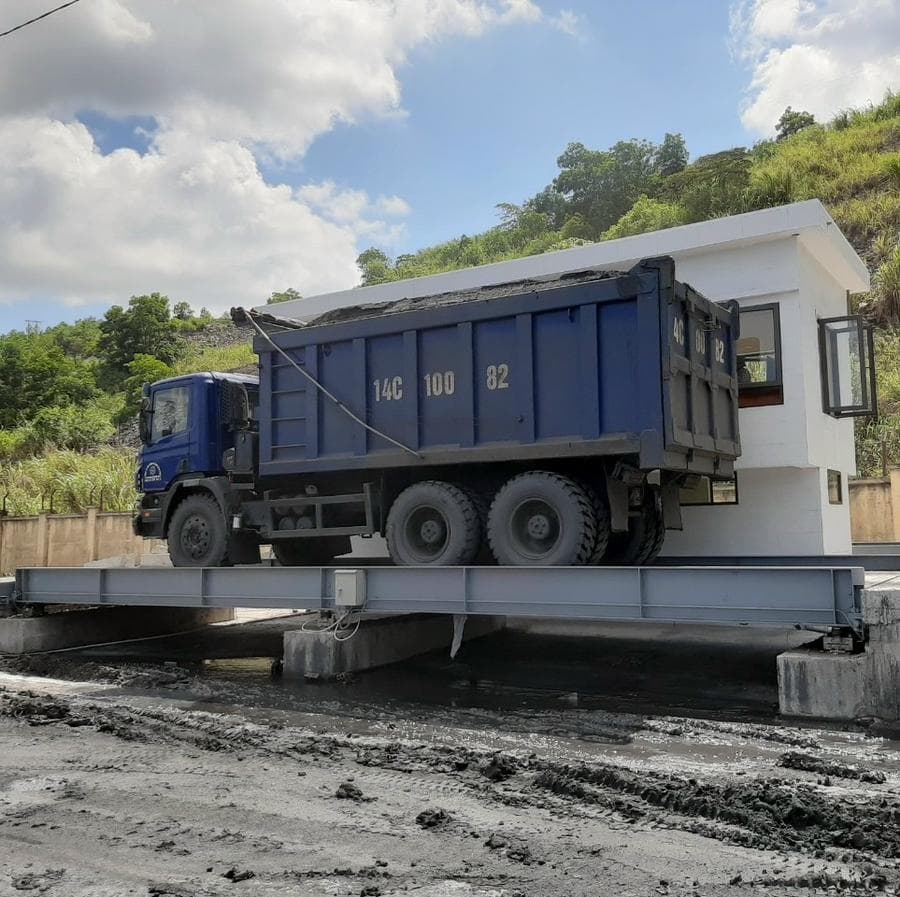

Hình ảnh thực tế
Điều làm dự án Cảng Cẩm Phả đặc biệt
Những năng lực cốt lõi và giá trị kỹ thuật thực tế khẳng định sự tin cậy trong các dự án của Mai Thị.
Cân đôi — Giải pháp tối ưu lưu lượng xe
Điểm khác biệt lớn nhất: cấu hình "cân đôi" với 02 bàn cân hoạt động đồng thời, phục vụ xe vào và xe ra cùng lúc. Tại cảng biển bốc dỡ than, thời điểm cao điểm có hàng chục xe tải xếp hàng — cấu hình cân đôi cắt đôi thời gian chờ, một bàn cân hàng và một bàn cân bì cùng lúc.
Phần mềm tương thích hệ thống Vinacomin
Yêu cầu đặc biệt nhất: phần mềm cân mới phải tương thích với hệ thống phần mềm cân hiện có của Vinacomin. Đội kỹ sư phần mềm Mai Thị thực hiện phân tích, xây dựng giao diện tích hợp và đảm bảo dữ liệu cân từ 2 bàn cân được đồng bộ về hệ thống trung tâm Vinacomin — không cần thay đổi quy trình vận hành đang dùng.
Máy tính Advantech — Tin cậy 24/7
Thay vì máy tính thương mại thông thường, Mai Thị trang bị máy tính công nghiệp Advantech IPC-7132 — thiết kế chịu rung, chịu bụi, làm việc liên tục 24/7. Tại cảng biển hoạt động qua nhiều ca, kể cả đêm và cuối tuần, máy tính công nghiệp đảm bảo không phát sinh lỗi hệ thống do nhiệt độ, rung động hay tác động điện từ.
Hợp đồng đấu thầu E-HSMT minh bạch
Gói thầu số 8 được thực hiện qua hình thức đấu thầu cạnh tranh qua mạng (E-HSMT) theo Luật Đấu thầu. Mai Thị được phê duyệt trúng thầu theo QĐ số 1644/QĐ-KVCP ngày 24/02/2021 — năng lực kỹ thuật, giá cả và hồ sơ pháp lý đáp ứng hoàn toàn yêu cầu của hồ sơ mời thầu, quy trình minh bạch, đúng quy định pháp luật.
