Trạm cân ô tô MT-W120T 120 tấn — Nước Mắm Thanh Hương Thanh HoáNước Mắm Thanh Hương · Thanh Hoá
Trạm cân ô tô điện tử 120 tấn bàn bê tông cho Công ty Cổ phần Nước Mắm Thanh Hương — lần đầu tiên Mai Thị triển khai cân ô tô cho ngành thực phẩm, với thiết kế đặc chủng dầm ngang & mép đường dẫn Inox 304, bản mã móng Inox 304 dày 18mm chống ăn mòn mặn từ môi trường sản xuất nước mắm. Hợp đồng trọn gói bao gồm cả thi công cải tạo móng cũ.
- TẢI TRỌNG
- 120 tấn
- BÀN CÂN
- 18×3,6 m
- LOADCELL
- 8 × 40 T
- THỜI GIAN
- 60 ngày
Môi trường ăn mòn mặn của nhà máy nước mắm
Tại nhà máy nước mắm, môi trường xung quanh khu vực cân đặc trưng với hơi muối mặn từ quá trình sản xuất và lưu kho, nước muối rò rỉ từ bể ủ chượp, mùi cá và các dung dịch hữu cơ — môi trường ăn mòn cực kỳ khắc nghiệt với kim loại thông thường.
Yêu cầu đặc thù: trạm cân phải chịu được môi trường ăn mòn mặn — không chỉ thiết bị điện tử (loadcell IP68) mà cả cấu kiện thép tiếp xúc trực tiếp với môi trường mặn phải được làm bằng vật liệu chống ăn mòn. Đây là yêu cầu mà cân ô tô thông thường dùng cho kho vật liệu hay khu công nghiệp không cần đáp ứng.

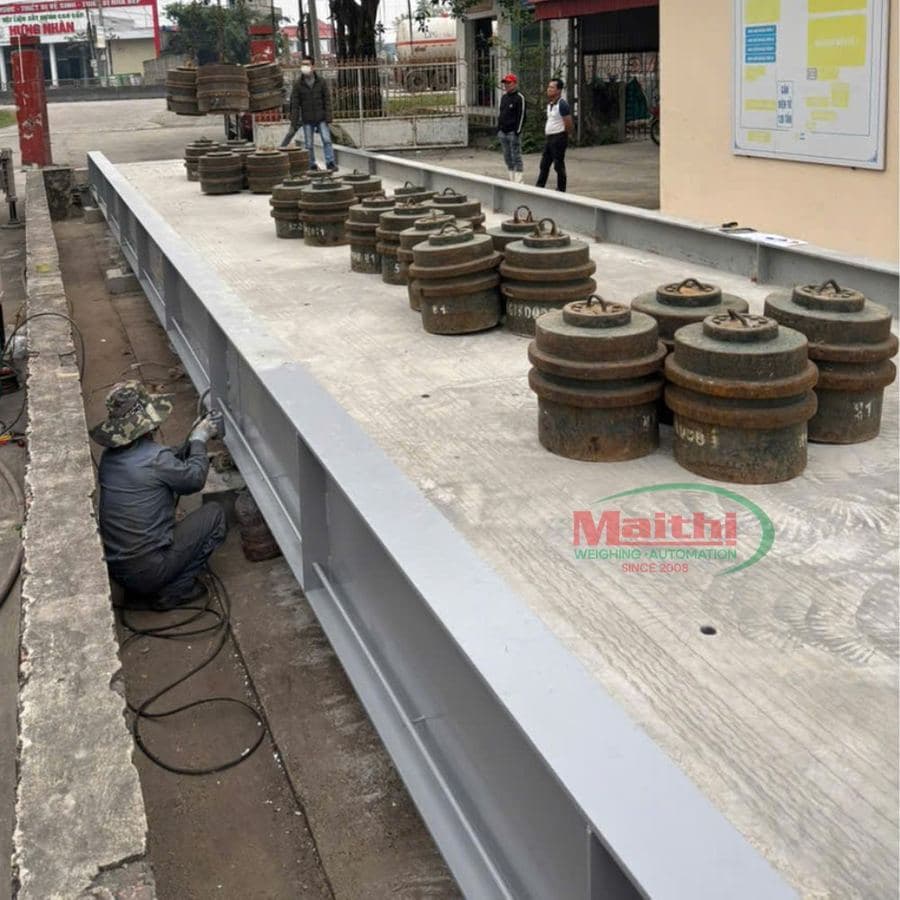

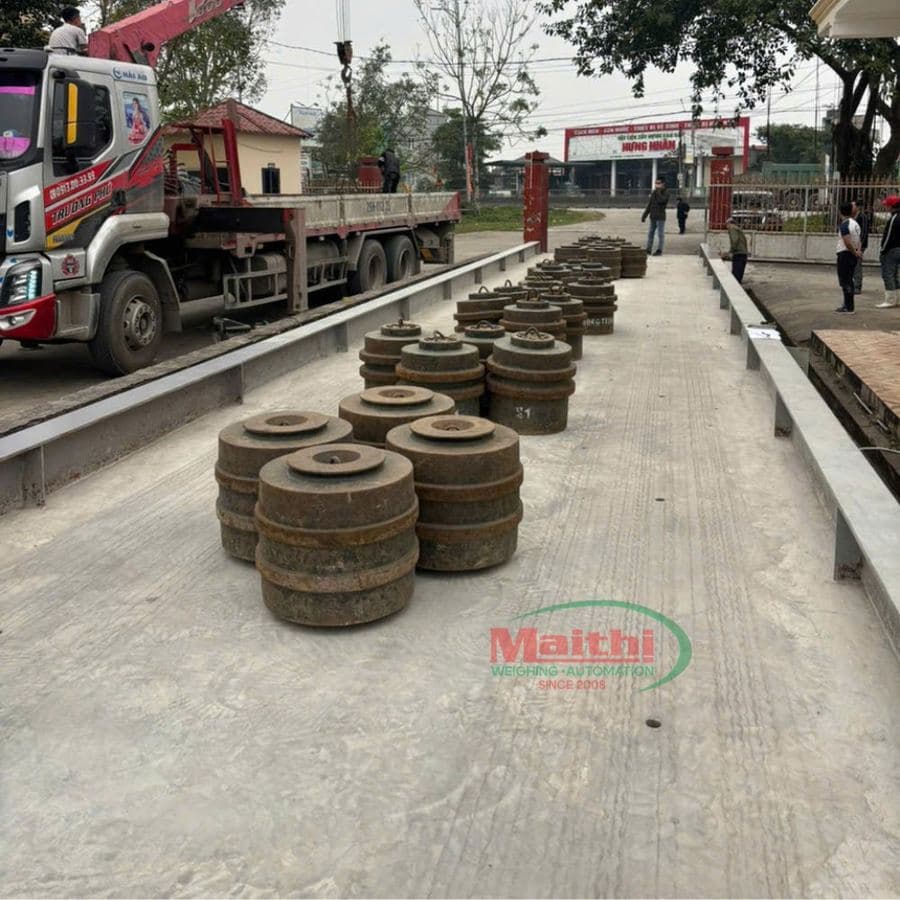

Trạm cân Thanh Hương trong quá trình kiểm định bằng quả cân chuẩn
Thiết kế đặc chủng — Inox 304 cho môi trường mặn
06 hạng mục quan trọng nhất trong gói giải pháp Mai Thị cung cấp cho Thanh Hương — từ vật liệu chống ăn mòn đến thi công cải tạo móng.
Đây là điểm thiết kế quan trọng nhất và đặc thù nhất của dự án này: dầm ngang hai đầu bàn cân sử dụng Inox 304 – U300 (thép không gỉ), và mép đường dẫn cũng dùng Inox 304 – V75 hàn râu.
Trong môi trường nước mắm với nồng độ muối NaCl cao, thép carbon thông thường bị ăn mòn nhanh chóng. Inox 304 (SUS304) chứa 18% Cr + 8% Ni, tạo lớp oxit thụ động tự bảo vệ — chịu được ăn mòn từ NaCl nồng độ vừa. Đây là quyết định thiết kế cho phép bàn cân hoạt động lâu dài không bị ăn mòn gãy dầm sau vài năm.
8 bản mã móng loadcell được làm bằng Inox 304 kích thước 350×350×18mm — dày hơn tiêu chuẩn thông thường (12–16mm) và chất liệu Inox thay vì thép carbon.
Dầm ngang Inox 304 — Giải pháp đặc thù
Đây là điểm thiết kế quan trọng nhất và đặc thù nhất của dự án này: dầm ngang hai đầu bàn cân sử dụng Inox 304 – U300 (thép không gỉ), và mép đường dẫn cũng dùng Inox 304 – V75 hàn râu. Trong môi trường nước mắm với nồng độ muối NaCl cao, thép carbon thông thường bị ăn mòn nhanh chóng — chỉ 3-5 năm. Inox 304 (SUS304) chứa 18% Cr + 8% Ni, tạo lớp oxit thụ động tự bảo vệ, chịu được ăn mòn từ NaCl nồng độ vừa với tuổi thọ 15-20 năm — quyết định thiết kế cho phép bàn cân hoạt động lâu dài không bị ăn mòn gãy dầm.
- Dầm ngang hai đầu bàn cân: Inox 304 – U300 (thép không gỉ)
- Mép đường dẫn: Inox 304 – V75 hàn râu
- Inox 304 (18% Cr + 8% Ni) — tuổi thọ 15-20 năm, gấp 3-5 lần thép carbon thường
Bản mã móng Inox 304 — 350×350×18mm
8 bản mã móng loadcell được làm bằng Inox 304 kích thước 350×350×18mm — dày hơn tiêu chuẩn thông thường (12–16mm) và chất liệu Inox thay vì thép carbon. Bản mã là chi tiết tiếp xúc trực tiếp giữa loadcell và bê tông móng, cũng là điểm dễ bị ăn mòn nhất khi nước muối thẩm thấu vào khe hở.
- Bản mã tiếp xúc trực tiếp giữa loadcell và bê tông móng — điểm dễ bị ăn mòn nhất
- Inox 304 dày 18mm đảm bảo bản mã không bị ăn mòn mỏng dần theo thời gian
- Duy trì độ cứng vững cho loadcell trong suốt vòng đời thiết bị
Bộ chỉ thị Fine FS-8000
Bộ chỉ thị chính xuất xứ Hàn Quốc — màn hình LED 7 thanh, 16 phím chức năng, truyền thông RS-232. Dòng phổ biến trong ngành cân ô tô tại Việt Nam, được kiểm định rộng rãi và linh kiện thay thế sẵn có toàn quốc.
- Xuất xứ Fine — Hàn Quốc, màn hình LED 7 thanh, 16 phím chức năng
- Điện áp kích thích 10 VDC, nguồn 220V/50Hz, truyền thông RS-232
- Linh kiện thay thế sẵn có toàn quốc
8 loadcell Keli IP68 40T
8 đầu đo tải trọng Keli 40 tấn/bộ, cấp chính xác C3, 2 mV/V, IP68 — không bị nước muối thẩm thấu. Kèm bản mã Inox 304 200×200×16mm, đồng bộ với thiết kế chống ăn mòn tổng thể.
- Tải trọng 40 tấn/bộ · Cấp chính xác C3 · Tỷ lệ đầu ra 2 mV/V
- Cấp bảo vệ IP68 — không bị nước muối thẩm thấu
- Kèm bản mã Inox 304 200×200×16mm · Quá tải an toàn/phá huỷ 150%/200%
Thi công cải tạo móng & đường dẫn
Đây là dự án nâng cấp trạm cân cũ, không phải lắp mới hoàn toàn. Mai Thị thực hiện cải tạo toàn bộ móng và đường dẫn hiện có — đảm bảo nền móng đáp ứng tải trọng 120 tấn và tiêu chuẩn kỹ thuật hiện hành.
- 08 trụ móng mới 500×500×200mm — bê tông mác 300, đúc lại sau khi tháo bản mã cũ
- 02 đường dẫn mới 4×6×0,2m — bê tông mác 200, thép D12@200, mép Inox 304
- Đảm bảo nền móng đáp ứng tải trọng 120 tấn và tiêu chuẩn kỹ thuật hiện hành
Phần mềm quản lý cân Mai Thị
Cài đặt trên máy tính, kết nối với bộ chỉ thị Fine FS-8000 qua RS-232. Tính năng: quản lý cân, lưu dữ liệu tất cả lượt xe, xuất báo cáo theo ngày/tháng/năm. Phù hợp cho nhà máy nước mắm cần quản lý xuất nhập nguyên liệu (cá, muối) và sản phẩm theo từng chuyến xe và từng lô hàng.
- Kết nối bộ chỉ thị Fine FS-8000 qua RS-232
- Lưu dữ liệu tất cả lượt xe, xuất báo cáo theo ngày/tháng/năm
- Quản lý xuất nhập nguyên liệu (cá, muối) và sản phẩm theo từng chuyến xe, từng lô hàng
Thông số kỹ thuật MT-W120T
Chi tiết các thông số kỹ thuật chế tạo và tiêu chuẩn kiểm định nghiệm thu thực tế của dự án.
| Hạng mục / Thông số kỹ thuật | Giá trị đo lường / Tiêu chuẩn áp dụng |
|---|---|
CÂN Ô TÔ — THÔNG SỐ CHÍNH | |
| Mức cân lớn nhất | 120 tấn |
| Giá trị vạch chia nhỏ nhất | 10 kg |
| Cấp chính xác | Cấp III (TCVN) |
| Kích thước phủ bì | 18m × 3,6m |
| Trong lòng sử dụng | 18m × 3,2m |
| Dầm dọc | I600 |
| Dầm ngang hai đầu | Inox 304 · U300 |
| Giằng ngang | I200 (2 cái) |
| Bê tông mặt sàn | Đan φ18 a150 + φ16 a150 · Mác 350 · Dày 300mm · Hoà Phát |
| Mép đường dẫn | Inox 304 · V75 hàn râu |
| Bản mã móng | Inox 304 · 350×350×18mm |
ĐẦU CHỈ THỊ — FINE FS-8000 | |
| Xuất xứ | Fine — Hàn Quốc |
| Màn hình | LED 7 thanh |
| Bàn phím | 16 phím chức năng cơ bản |
| Điện áp kích thích | 10 VDC |
| Nguồn điện | 220V · 50Hz |
| Truyền thông | RS-232 |
8 LOADCELL — KELI IP68 KÈM BẢN MÃ INOX 304 | |
| Số lượng | 8 cái |
| Tải trọng tối đa | 40 tấn/bộ |
| Cấp chính xác | C3 |
| Tỷ lệ đầu ra | 2 mV/V |
| Trở kháng vào/ra | 750 Ω / 702 Ω |
| Quá tải an toàn / phá huỷ | 150% / 200% |
| Cấp bảo vệ | IP68 |
| Bản mã loadcell | Inox 304 · 200×200×16mm |
| Xuất xứ | Keli/Trung Quốc — nhập khẩu chính hãng |
BỘ GHÉP NỐI TÍN HIỆU — KELI INOX KÍN NƯỚC | |
| Kết nối | 8 đầu vào, 1 đầu ra |
| Vỏ | Inox — kín nước |

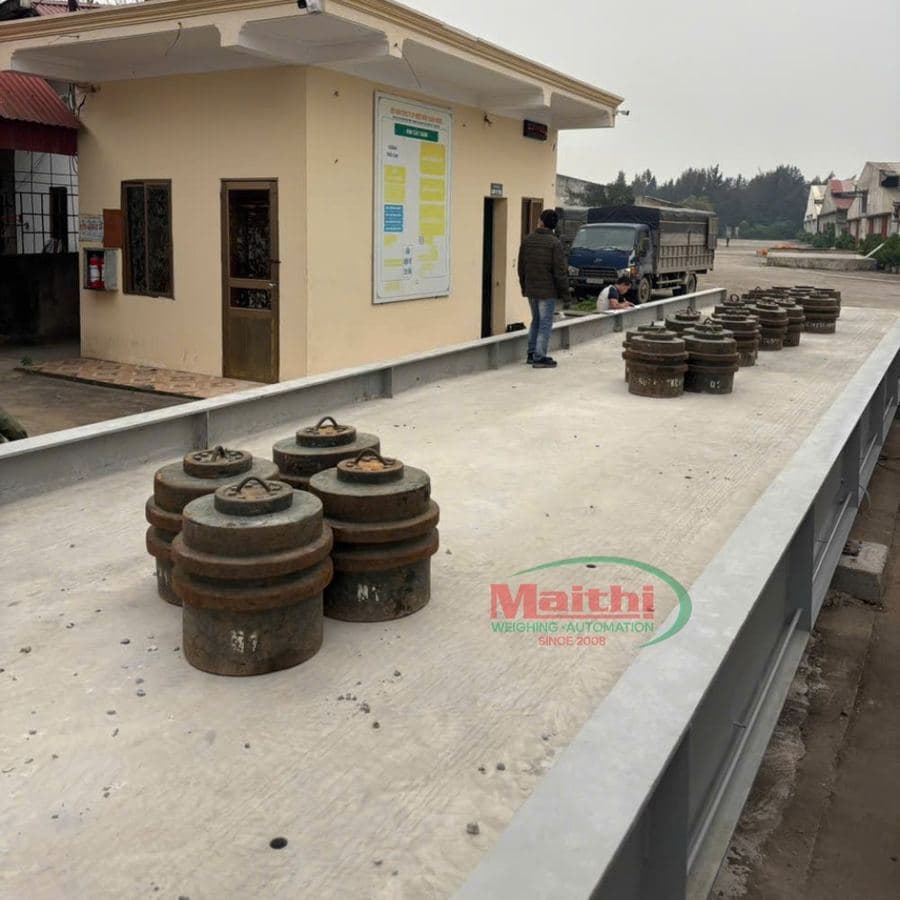

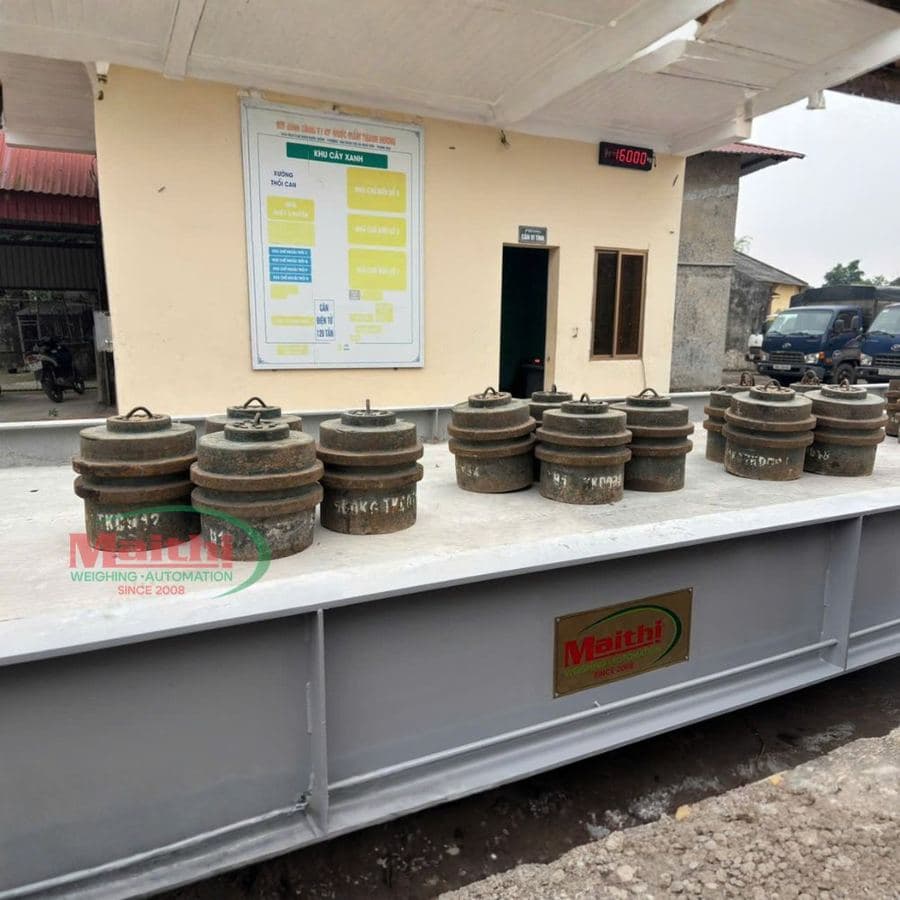

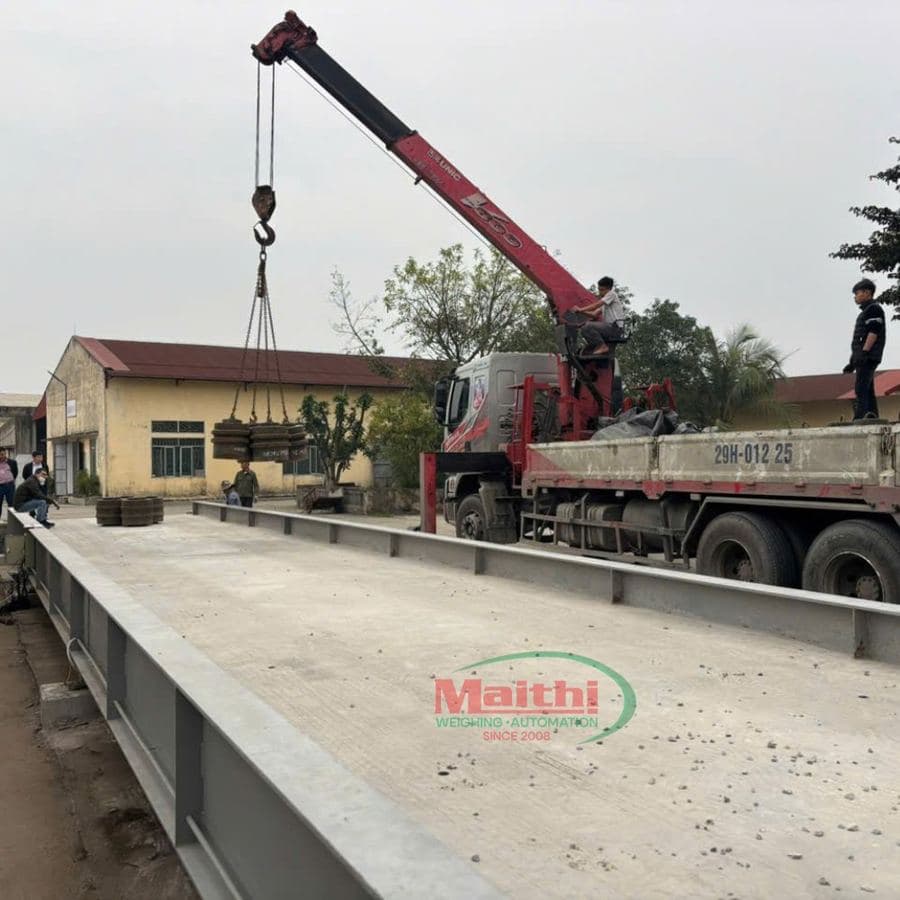

Hình ảnh thực tế
Điều làm dự án này đặc biệt
Những năng lực cốt lõi và giá trị kỹ thuật thực tế khẳng định sự tin cậy trong các dự án của Mai Thị.
Lần đầu cho ngành thực phẩm
Dự án Thanh Hương là trường hợp đặc biệt trong lịch sử triển khai cân ô tô của Mai Thị — lần đầu cho ngành thực phẩm với yêu cầu chống ăn mòn mặn. Minh chứng rằng cân ô tô không chỉ phục vụ khai khoáng, cảng biển hay khu công nghiệp nặng, mà còn phục vụ hiệu quả cho doanh nghiệp thực phẩm quy mô vừa — mở ra một thị trường mới hoàn toàn.
Inox 304 xuyên suốt thiết kế bàn cân
Sử dụng Inox 304 cho dầm ngang, mép đường dẫn và bản mã là thiết kế tuỳ chỉnh đặc biệt — chưa xuất hiện trong bất kỳ case study nào trước đó của Mai Thị. Đây không phải "nâng cấp xa xỉ" mà là yêu cầu kỹ thuật bắt buộc của môi trường nước mắm — thép carbon thông thường sẽ ăn mòn trong 3–5 năm. Inox 304 có tuổi thọ gấp 3–5 lần.
Cải tạo móng cũ — Một đơn vị, một trách nhiệm
Đây là trường hợp hiếm gặp: hợp đồng bao gồm cả cải tạo nền móng cũ. Nhiều nhà cung cấp chỉ bán thiết bị, để khách hàng tự lo phần xây dựng. Mai Thị thực hiện trọn gói từ đánh giá móng hiện có, đúc lại trụ móng, đổ đường dẫn mới đến lắp đặt thiết bị, hiệu chuẩn và bàn giao — mô hình "một đơn vị, một trách nhiệm" giúp khách hàng không phải phối hợp nhiều nhà thầu.
