Cảm biến tốc độ · Mai ThịBánh xe φ270mm · 100 xung/vòng · Chống sốc 75G · Vỏ thép

Bộ chuyển đổi tốc độ PS-100

Name: Bộ chuyển đổi tốc độ PS-100
Brand: Mai Thị
SKU: ps100

Cảm biến đo tốc độ băng tải bằng bánh xe φ270mm lăn trực tiếp trên bề mặt băng, chuyển đổi thành 100 xung/vòng qua encoder quang học. Thiết kế đặc biệt cho môi trường mỏ than — chống sốc 75G, chống rung 1,5mm.

Bánh xe

φ270 mm

Xung/vòng

100

Chống sốc

75 G

Tốc độ Max

3 m/s

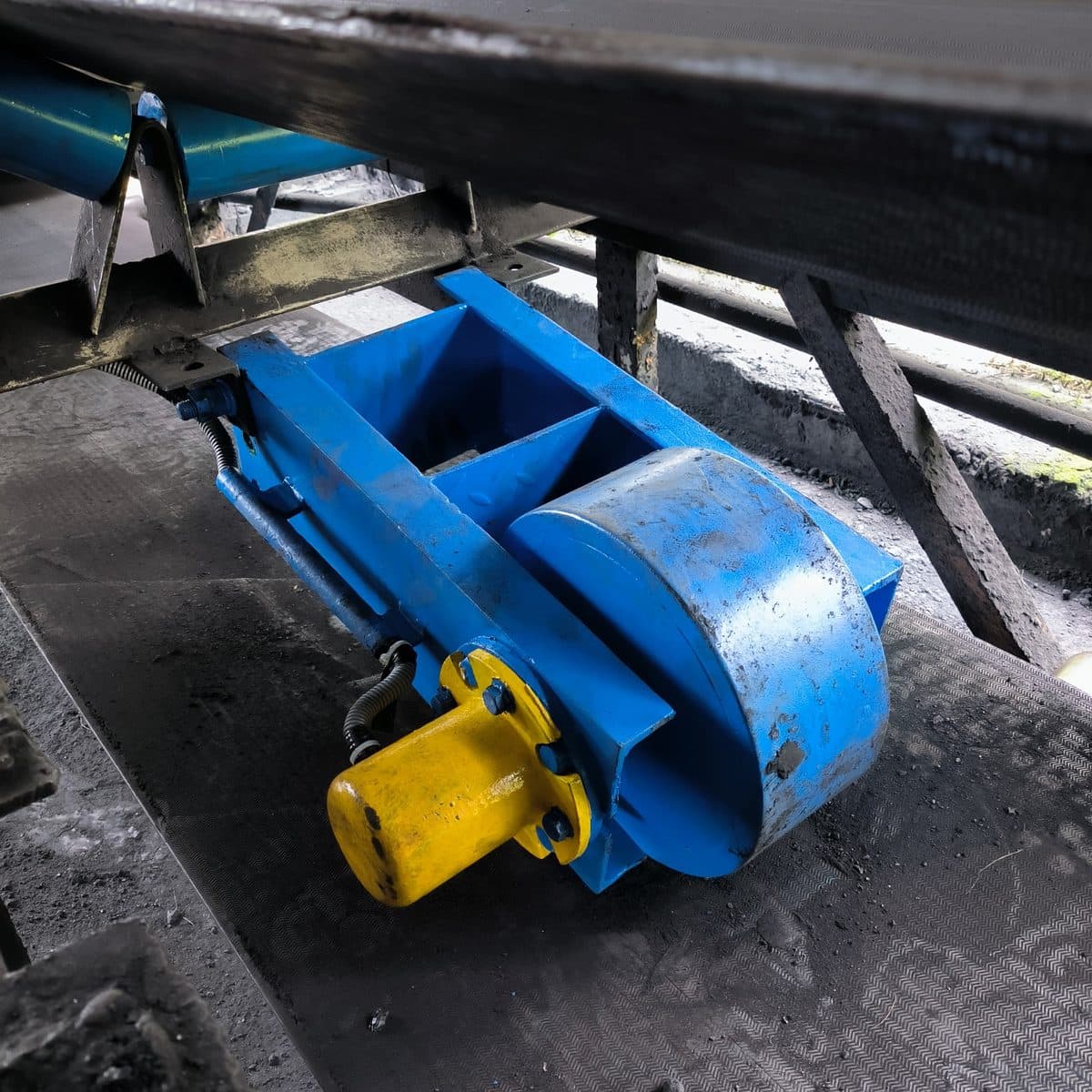

Bộ chuyển đổi tốc độ PS-100 lắp đặt thực tế trên băng tải mỏ than

Phóng to chi tiết1 / 3

Xem

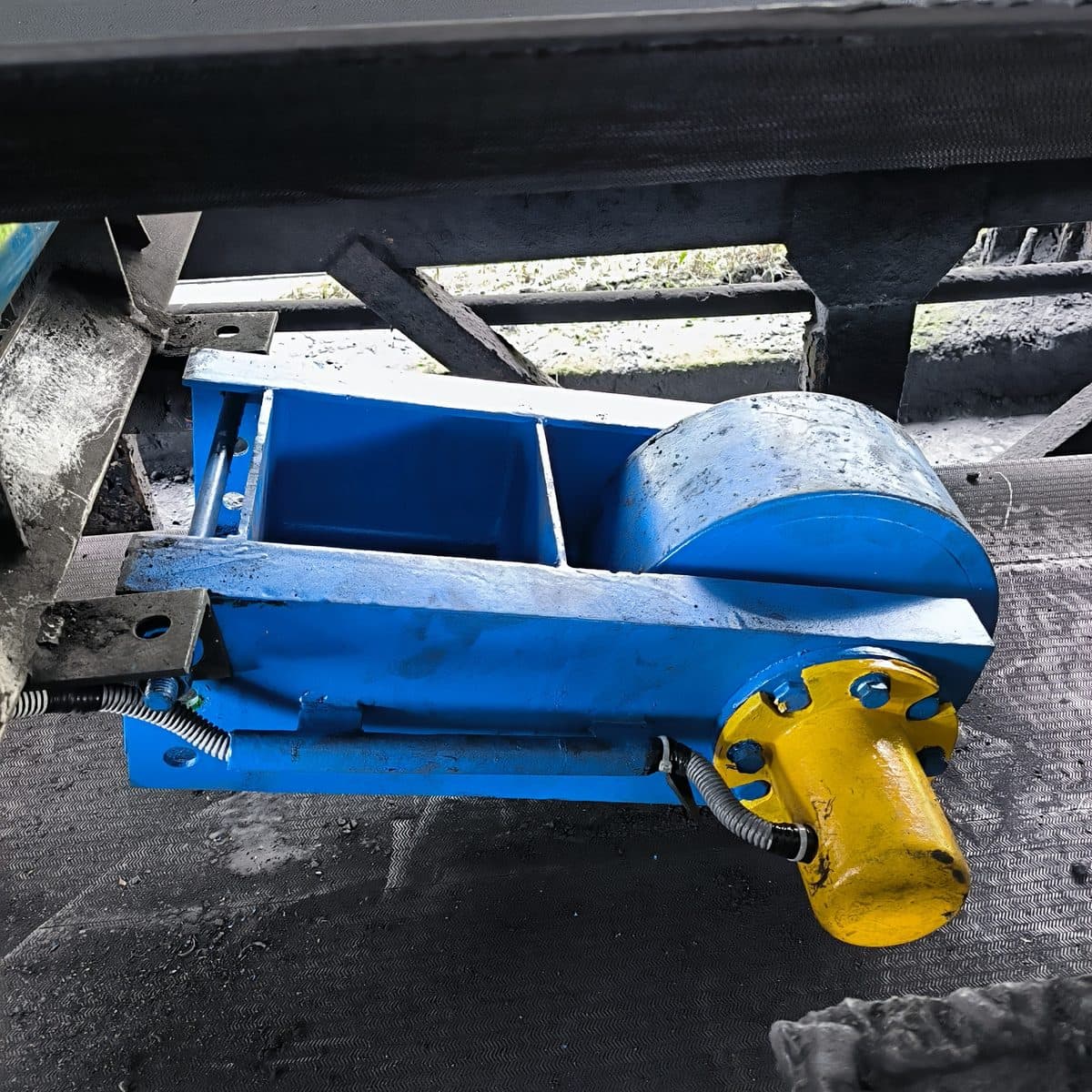

PS-100 lắp đặt thực tế tại Công ty Than Núi Hồng - VVMI

Xem

Giải pháp cân tối ưu chi phí & mặt bằng cho doanh nghiệp

Thiết kế đạt chuẩn kiểm định Đo lường Chất lượng Việt Nam (TCĐLCL) sẵn sàng cho giao dịch thương mại hợp pháp. Khung bàn cân vững chắc, cảm biến lực chính xác cao, thời gian thi công nhanh giúp trạm cân đi vào hoạt động sớm nhất.

Thông số kỹ thuật

Cấu hình chi tiết Bộ chuyển đổi tốc độ PS-100

Thông số kỹ thuật chung

Model	PS-100
Tốc độ băng tối đa	3 m/s (tương đương 180 m/phút)
Đầu ra tín hiệu	100 xung/vòng (máy phát xung quang học)
Điện áp cấp	5 – 24 VDC
Đường kính bánh xe	270 mm (chu vi ≈ 848 mm)
Khả năng chống rung	Biên độ 1,5 mm @ 10 – 55 Hz (X, Y, Z)
Khả năng chống sốc	75 G
Vỏ bảo vệ	Thép sơn chống gỉ — phù hợp lắp ngoài trời
Phương thức lắp đặt	Bắt bu-lông vào giá con lăn ngang

Khả năng ứng dụng

Ứng dụng phổ biến trong sản xuất & thương mại

Hệ thống băng tải vận chuyển mỏ than TKV

Đo tốc độ liên tục cho dòng cân băng tải MT-BS tại Than Núi Hồng, Than Khánh Hòa, Vàng Danh.

Băng tải nhà máy xi măng & Bê tông

Cung cấp tín hiệu xung tốc độ chuẩn xác cho các hệ thống định lượng băng tải clinker, đá vôi.

Cảng bốc rót than & Khoáng sản

Giám sát vận tốc băng tải cấp liệu rót than xuống xà lan và tàu biển.

Ưu thế vượt trội

Vì sao khách hàng chọn Bộ chuyển đổi tốc độ PS-100?

Bánh xe φ270mm — Không trượt, đo chính xác

Đường kính lớn tạo lực ma sát và diện tích bám cao, tỳ chắc chắn lên mặt băng không bị trượt khi có bụi than ẩm.

Encoder quang học — Không tiếp điểm, không mài mòn

Cảm biến quang học bên trong không có tiếp điểm ma sát cơ học, tuổi thọ trên 10 năm không cần bảo dưỡng.

Chống sốc 75G, chống rung 1,5mm — Cho môi trường mỏ

Chịu được xung lực va đập cực mạnh từ các khối than đá rơi xuống băng tải mà không hư hại cụm đo.

Vỏ thép chắc chắn — Lắp ngoài trời không cần che chắn

Vỏ thép dày sơn phủ chống ăn mòn, chịu được mưa nắng ngoài trời bãi tuyển than.

Điện áp cấp 5–24 VDC — Tương thích mọi bộ chỉ thị

Tương thích trực tiếp với nguồn cấp của PR430, FS-8000, SIWAREX mà không cần nguồn phụ trợ.

Lắp đặt đơn giản — Bắt bu-lông vào giá con lăn

Gá lắp nhanh chóng vào khung giá con lăn hiện hữu của băng chuyền chỉ trong 30 phút.

Thông tin chi tiết

PS-100 hoạt động theo nguyên lý tiếp xúc trực tiếp: bánh xe đường kính 270mm gắn lên băng tải qua giá con lăn ngang, tỳ sát bề mặt băng và lăn theo chuyển động của băng. Trục bánh xe kết nối trực tiếp với encoder quang học — mỗi vòng quay tạo ra 100 xung điện truyền về bộ chỉ thị cân băng.

Giải đáp thắc mắc

Câu hỏi thường gặp về Bộ chuyển đổi tốc độ PS-100

Có. PS-100 với điện áp cấp 5–24VDC và đầu ra 100 xung/vòng tương thích trực tiếp với Fine FS-8000. FS-8000 hỗ trợ đầu vào tốc độ từ cảm biến tiệm cận 3 dây NPN hoặc encoder dây kéo, nguồn 12VDC nằm trong dải 5–24VDC của PS-100. Đây là cấu hình chuẩn trong nhiều dự án cân băng tải Mai Thị.

PS-100 được đánh giá tốc độ tối đa 3 m/s — phù hợp với hầu hết cân băng tải than và khoáng sản tại Việt Nam. Tốc độ trên 3m/s thường gặp trong ngành xi măng và một số ứng dụng đặc biệt — cần xem xét encoder có tốc độ tối đa cao hơn. Liên hệ kỹ thuật Mai Thị để được tư vấn giải pháp phù hợp.

Nguyên nhân phổ biến nhất là nhiễu điện từ từ biến tần động cơ băng tải. Giải pháp: dùng cáp tín hiệu có vỏ bọc kim (shielded cable) và nối đất đúng kỹ thuật; tách biệt tuyến cáp tín hiệu với cáp điện lực ít nhất 30cm; thêm tụ lọc nhiễu tại đầu vào bộ chỉ thị nếu cần. Đội ngũ kỹ thuật Mai Thị hỗ trợ xử lý sự cố theo từng trường hợp cụ thể.

Với encoder quang không tiếp điểm, PS-100 có tuổi thọ cao và ít cần thay thế. Yếu tố hao mòn chính là bánh xe lăn trực tiếp trên băng — tần suất thay phụ thuộc vào tốc độ và bề mặt băng, thông thường 2–4 năm. Encoder bên trong thường không cần thay trong vòng đời 10 năm nếu không bị va đập mạnh.

Có. PS-100 với dải điện áp rộng 5–24VDC và đầu ra 100 xung/vòng tương thích với hầu hết bộ chỉ thị cân băng tải thông dụng. Cần xác nhận số xung/vòng mà bộ chỉ thị hiện có đang cài đặt — nếu khác 100 xung/vòng, cần cài đặt lại thông số này trong bộ chỉ thị. Liên hệ kỹ thuật Mai Thị để được hỗ trợ kiểm tra tương thích.
