Cân băng tải Siemens Milltronics MMI-3 — Than Khe Chàm TKV
Bổ sung cho Than Khe Chàm – TKV gồm 01 bộ cân 3 cầu cân, năng suất 1.500 t/h, cấp chính xác 0,5%, nhập khẩu Siemens Canada. Gói thầu số 4 (E-HSMT), 06 loadcell PBD-23900249, bộ tích phân BW500, cảm biến tốc độ SITRANS WS300 và 02 hộp cộng tín hiệu SIWAREX JB.
- NĂNG SUẤT
- 1.500 t/hbăng tải B1200
- CẦU CÂN
- 03 Siemens MMI-3
- LOADCELL
- 06 PBD-23900249
- CẤP CHÍNH XÁC
- 0.5%
Bối cảnh dự án & Bài toán kỹ thuật
Băng tải B-1200 (rộng 1.200mm) là tuyến vận tải than chính từ mặt lò lên mặt bằng tại Than Khe Chàm — hoạt động liên tục 24/7 với tốc độ đến 3,2 m/s, vận chuyển 1.500 tấn than mỗi giờ trong các ca khai thác cao điểm.
Để quản lý sản lượng và đáp ứng yêu cầu kiểm định pháp định, Than Khe Chàm cần cân cấp chính xác 0,5%, sai số ≤ ±0,25% — yêu cầu phê duyệt mẫu cân của Tổng cục Tiêu chuẩn Đo lường Chất lượng Việt Nam. Đây là yêu cầu bắt buộc với mọi cân dùng trong đo lường thương mại.

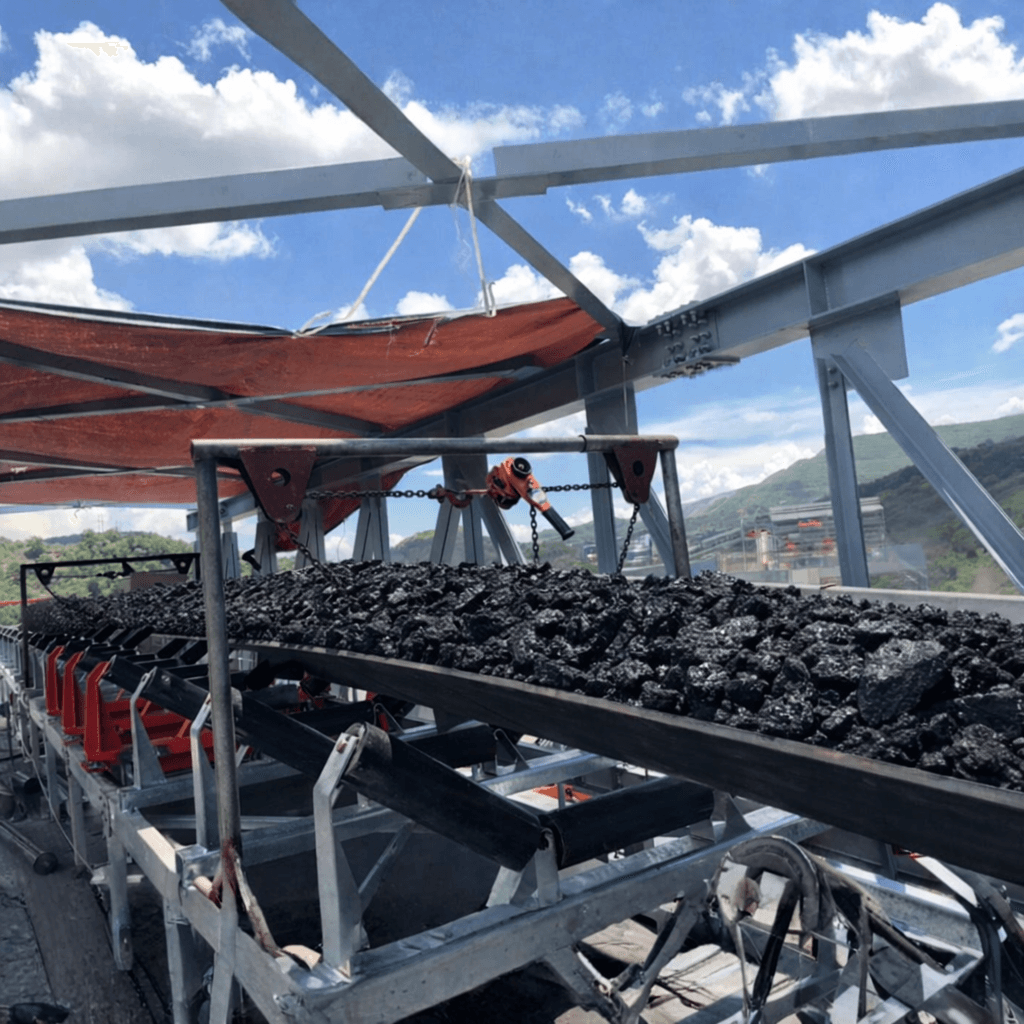

Cân băng tải
Giải pháp kỹ thuật & Hạng mục thực hiện
Tháng 01/2021, Mai Thị JSC hoàn thành hợp đồng cung cấp hệ thống cân băng tải B-1200 Siemens Milltronics MMI-3 cho Chi nhánh TĐ Công nghiệp Than – Khoáng sản Việt Nam – Công ty Than Khe Chàm – TKV tại Mông Dương, Cẩm Phả, Quảng Ninh. Đây là dự án cung cấp cân băng tải công nghiệp cao cấp nhất trong danh mục Mai Thị.
Toàn bộ thiết bị Siemens chính hãng đồng bộ — không sử dụng linh kiện thay thế từ hãng khác. Đây là yêu cầu bắt buộc của Than Khe Chàm để đảm bảo độ chính xác ±0,25% được kiểm định bởi cơ quan nhà nước.

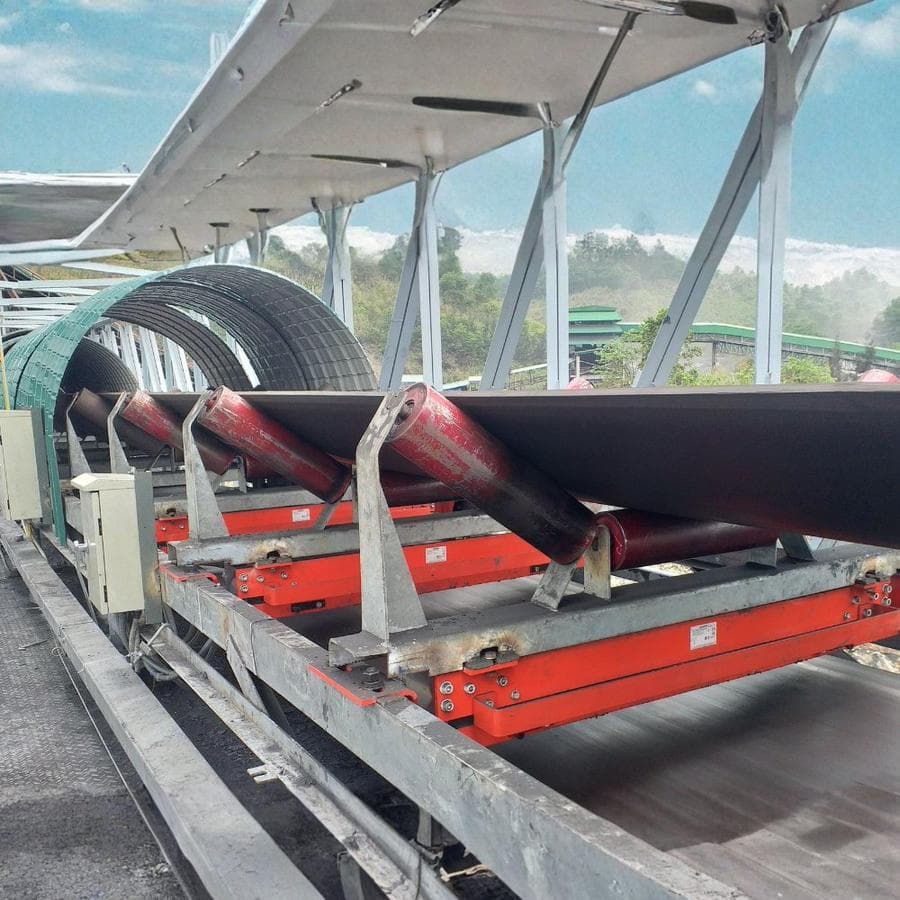

Cân băng tải B1200 Siemens Milltronics MMI-3

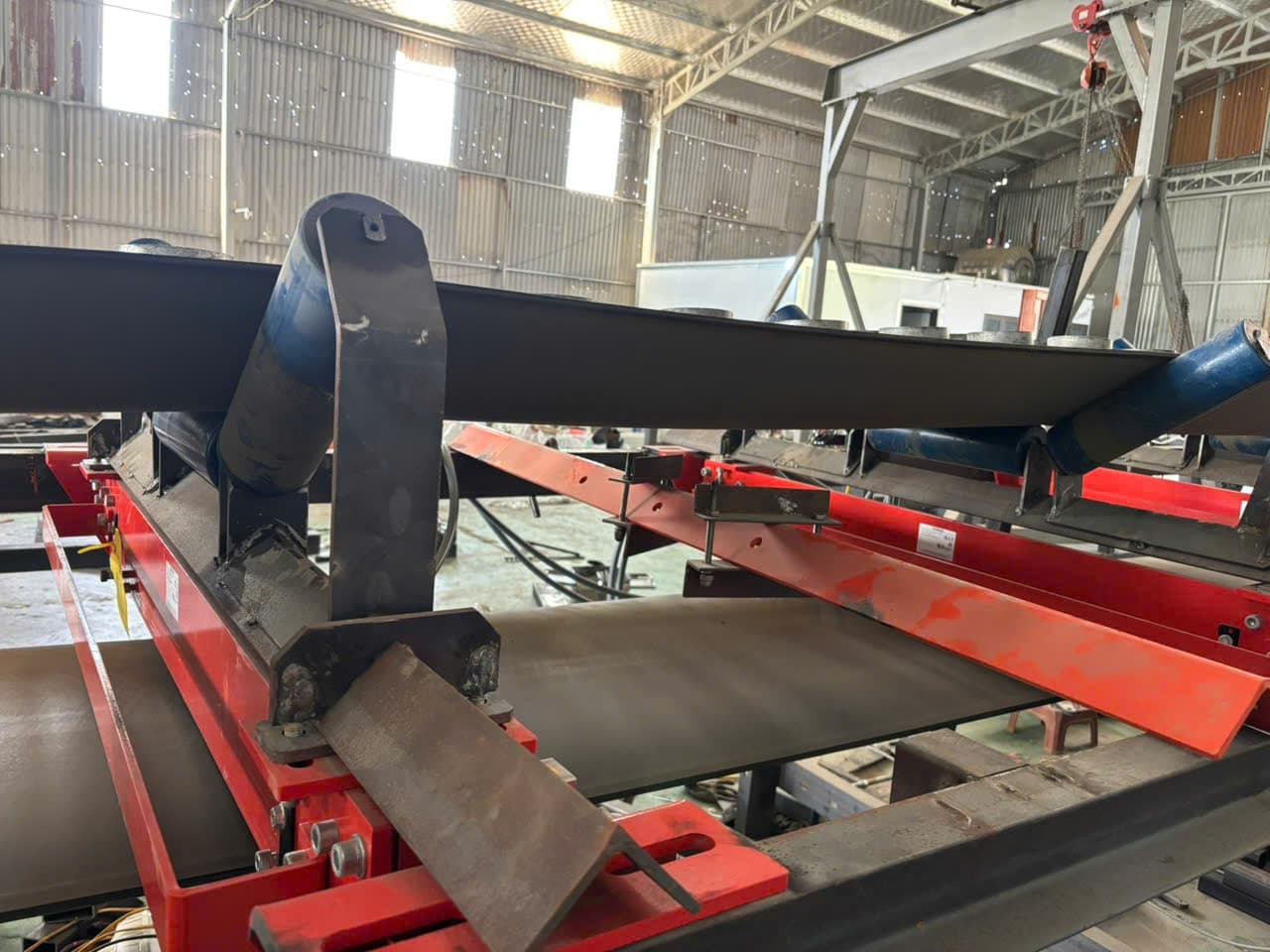

Cân 3 cầu cân lắp trên băng tải B1200, năng suất 1.500 t/h, đạt cấp chính xác 0,5%. Hàng nhập khẩu Siemens Canada, mới 100%

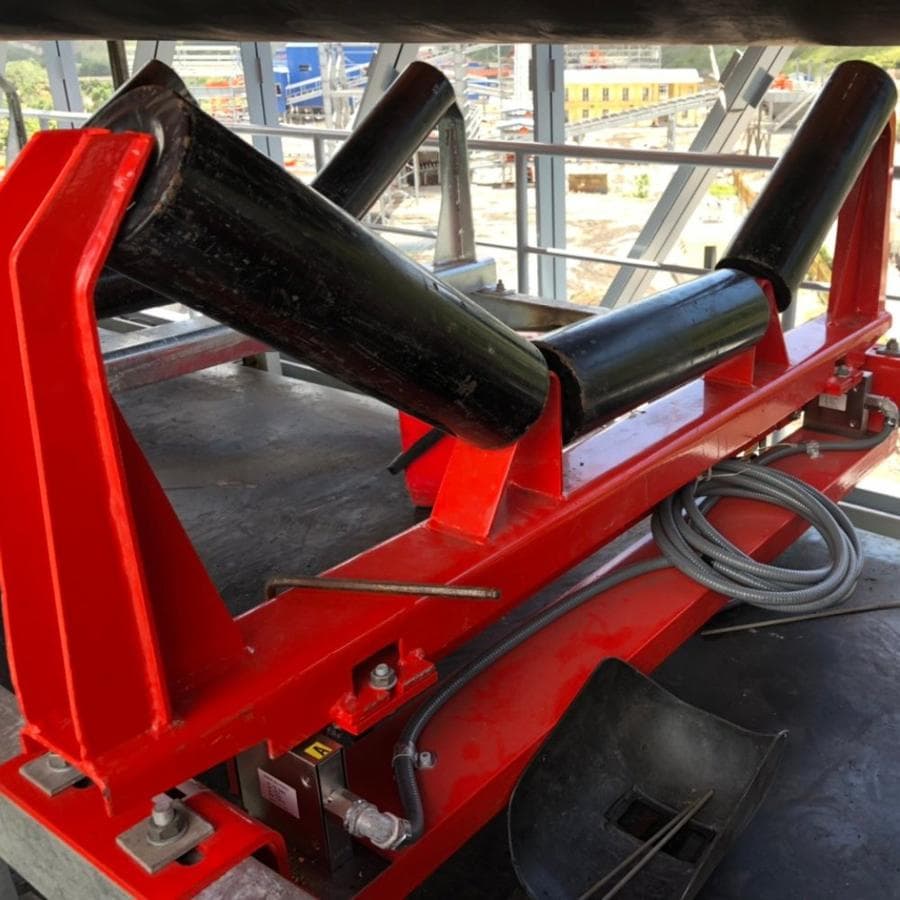

- 06 loadcell PBD-23900249
- Dây băng dài 195 m, vận tốc 0–3,2 m/s
- Sai số ≤ ±0,25%, độ chia kiểm 10 kg, độ chia tổng 100 kg

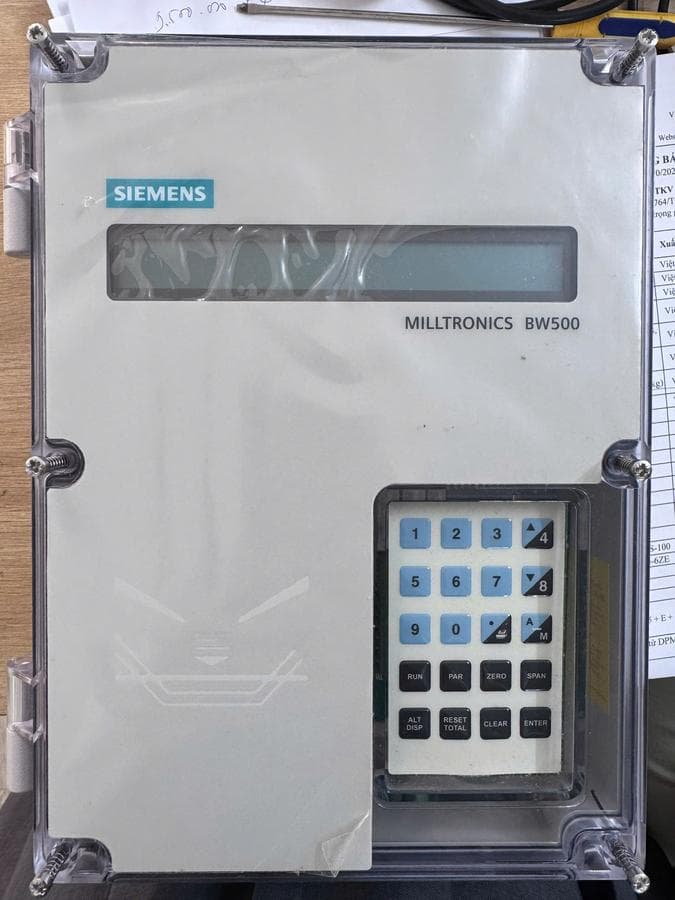

Bộ tích phân BW500 và cảm biến tốc độ SITRANS WS300
Bộ tích phân nhận tín hiệu tải từ loadcell và tốc độ từ cảm biến, sau đó tính khối lượng liên tục ngay khi băng tải đang chạy.

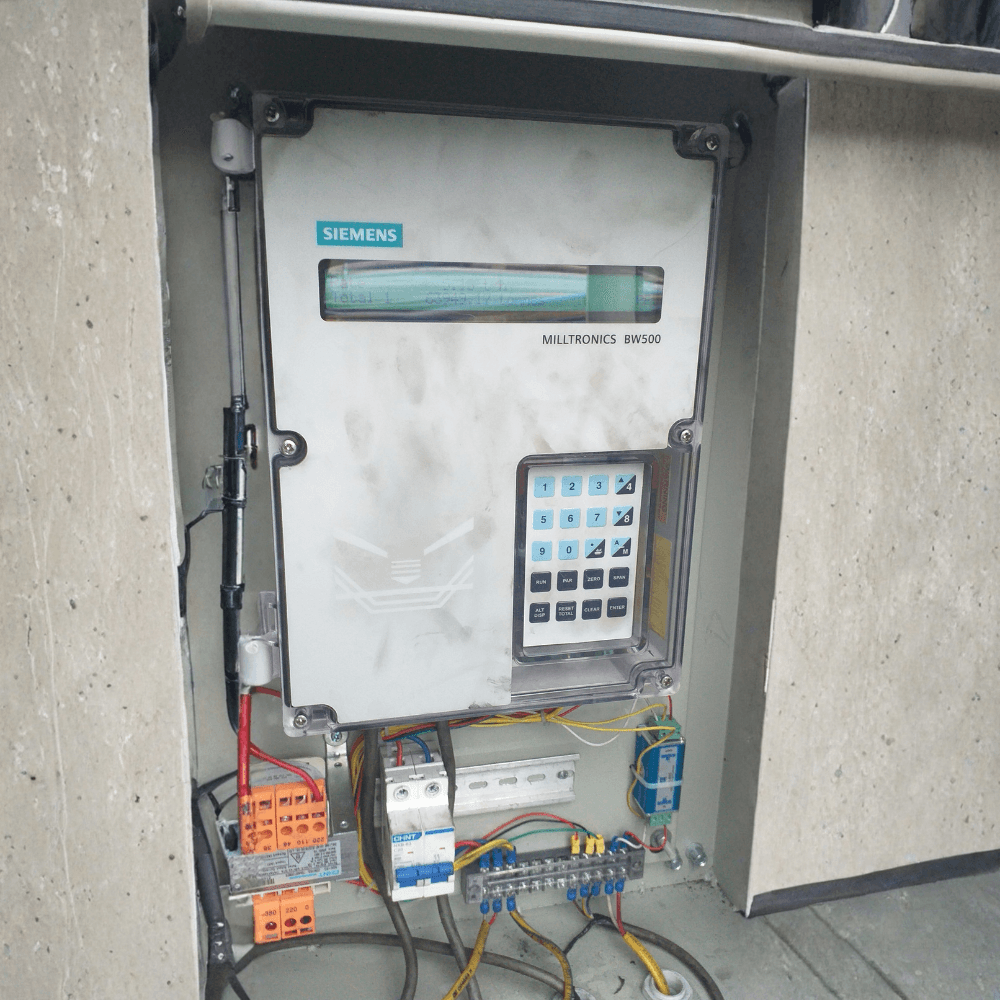

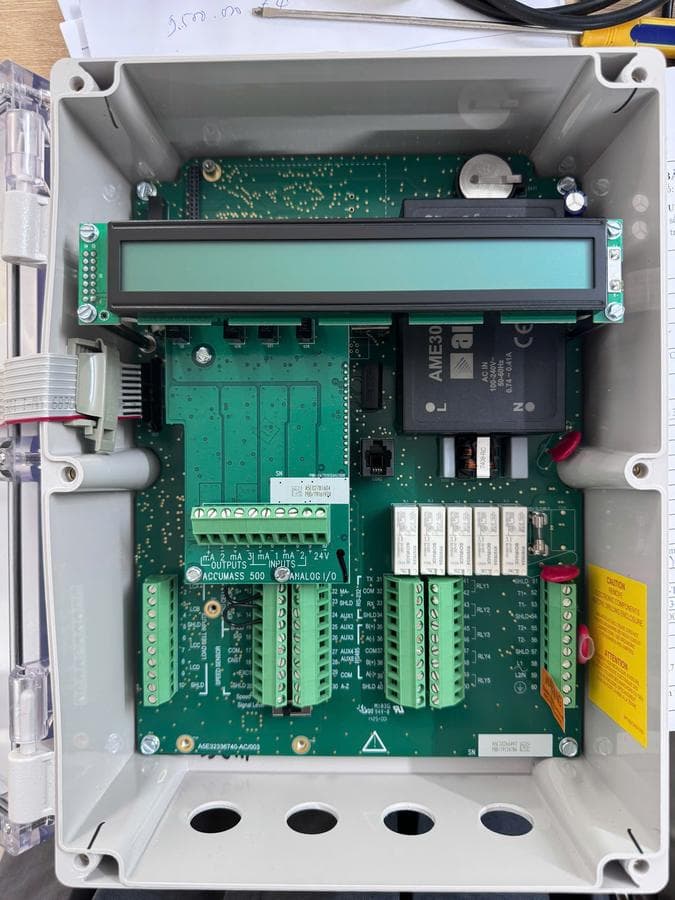

- 01 bộ tích phân (chỉ thị cân) Siemens BW500

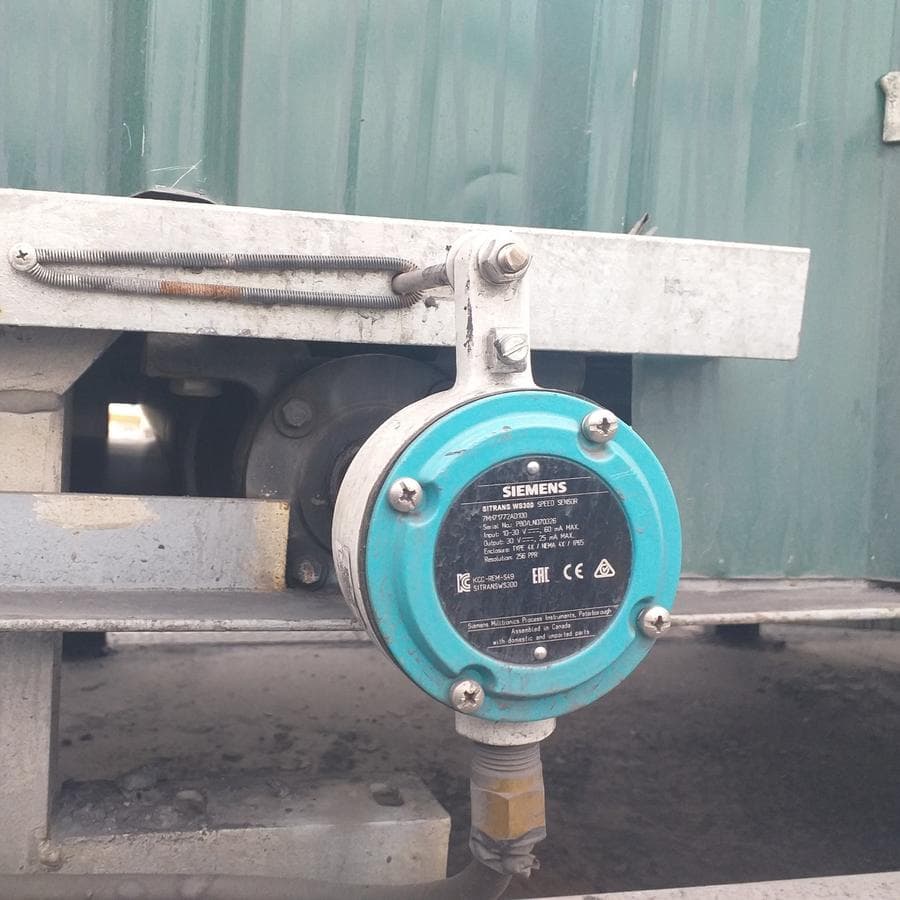

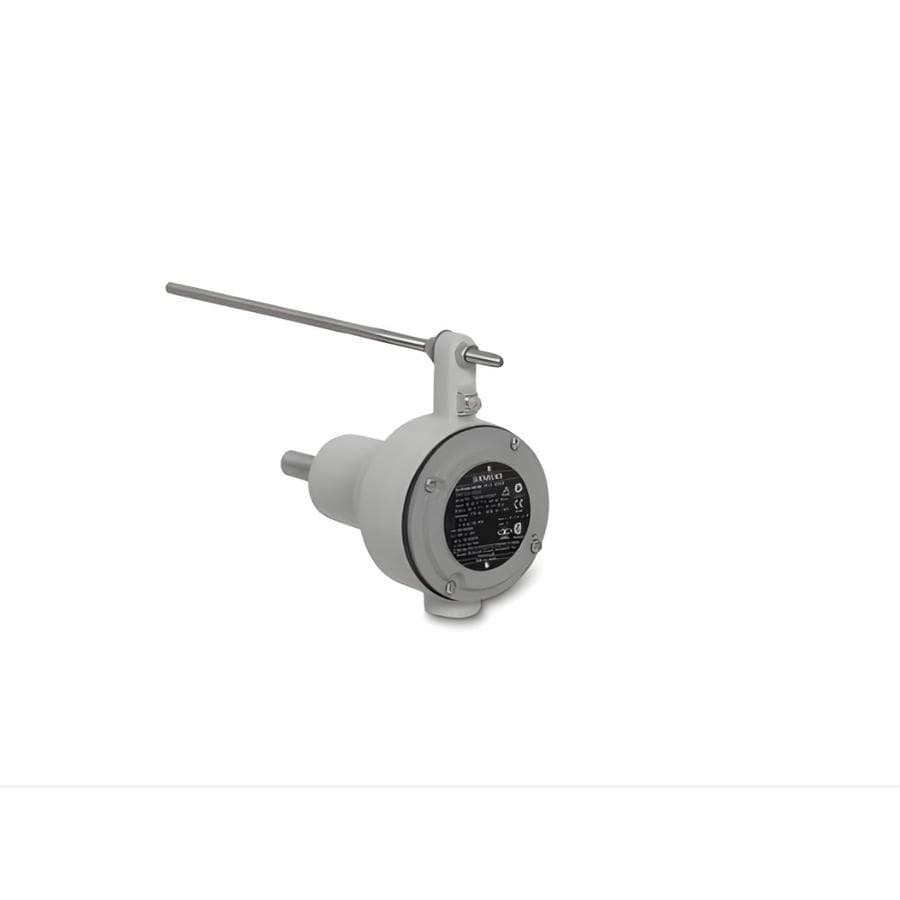

- 01 cảm biến tốc độ SITRANS WS300
- 02 hộp cộng tín hiệu SIWAREX JB
.png&w=3840&q=75)
Kiểm định, hướng dẫn lắp đặt và bảo hành
Mai Thị giao hàng tận kho Công ty Than Khe Chàm, kiểm định thiết bị và hướng dẫn kỹ thuật cho bên A lắp đặt, vận hành. Trong thời gian bảo hành, Mai Thị phải phản hồi sự cố trong 72 giờ.

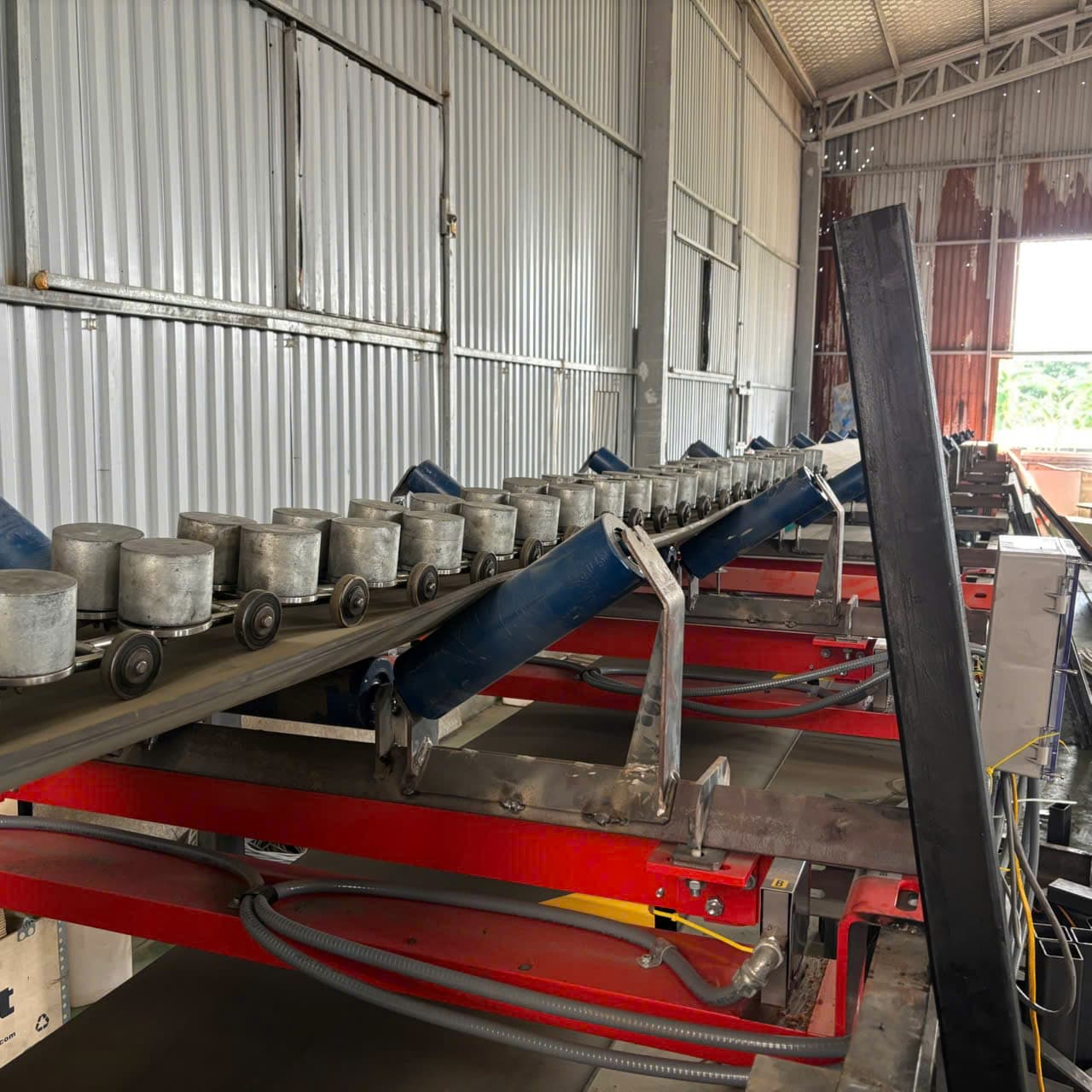

- Chạy thử không tải và có tải trước khi nghiệm thu
- Kiểm định do cơ quan có thẩm quyền của Việt Nam thực hiện
- Bảo hành 12 tháng, cung cấp tài liệu hướng dẫn vận hành và bảo dưỡng
Thông số kỹ thuật Siemens Milltronics MMI-3
Chi tiết các thông số kỹ thuật chế tạo và tiêu chuẩn kiểm định nghiệm thu thực tế của dự án.
| Hạng mục / Thông số kỹ thuật | Giá trị đo lường / Tiêu chuẩn áp dụng |
|---|---|
THÔNG SỐ CHÍNH | |
| Mã hiệu | Siemens Milltronics MMI-3 |
| Băng tải áp dụng | B1200 |
| Năng suất cân | 1.500 t/h |
| Giá trị độ chia kiểm | 10 kg |
| Giá trị độ chia tổng | 100kg |
| Cấp chính xác | 0,5% · Sai số ≤ ±0,25% |
| Chiều dài dây băng (1 vòng) | 195m |
| Vận tốc băng | 0-3.2m/s |
THIẾT BỊ ĐO & TÍN HIỆU | |
| Loadcell | 06 cái · PBD-23900249 |
| Bộ chỉ thị (tích phân) | 01 cái · Siemens BW500 |
| Cảm biến tốc độ | 01 cái · SITRANS WS300 |
| Hộp cộng tín hiệu | 02 cái · SIWAREX JB |
XUẤT XỨ & NGHIỆM THU | |
| Xuất xứ | Siemens – Canada · Mới 100% |
| Thử nghiệm | Chạy thử không tải và có tải |
| Kiểm định | Do cơ quan có thẩm quyền của Việt Nam thực hiện |
| Bảo hành | 12 tháng kể từ khi đưa vào sử dụng |

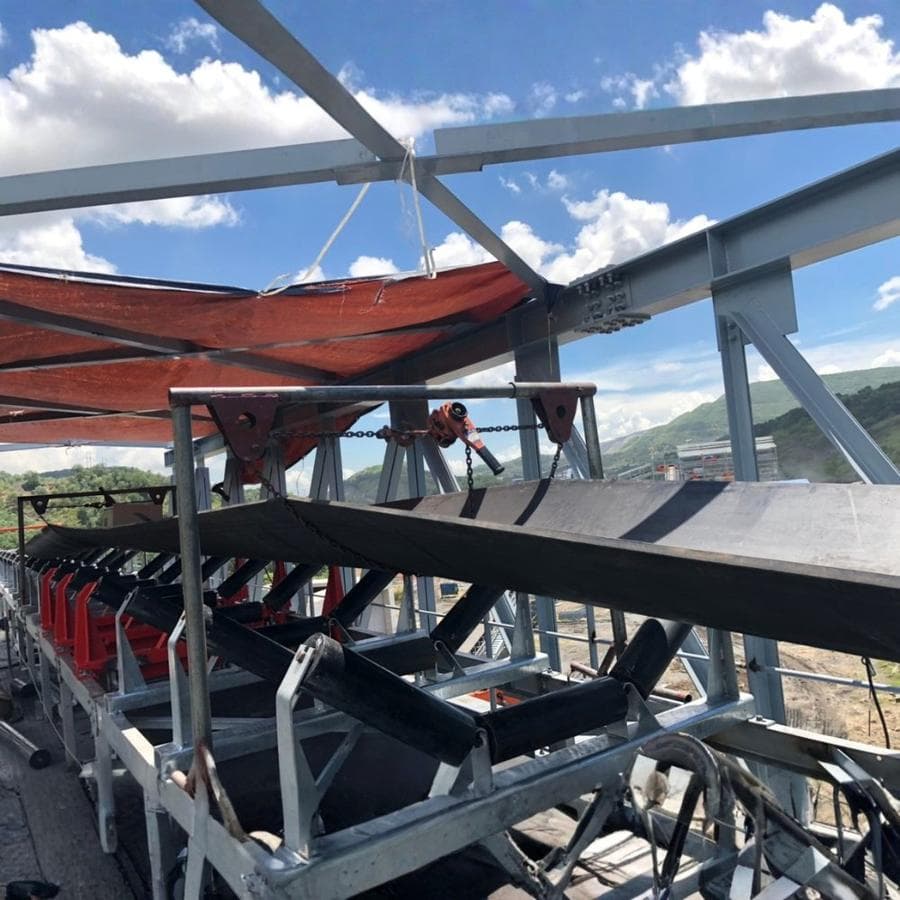

Hình ảnh thực tế
Điều làm dự án này đặc biệt
Những năng lực cốt lõi và giá trị kỹ thuật thực tế khẳng định sự tin cậy trong các dự án của Mai Thị.
Cân liên tục – Không dừng dây chuyền
Cân than ngay trên băng tải B1200 đang chạy, năng suất 1.500 t/h, vận tốc băng tới 3,2 m/s. Nhờ vậy, mỏ theo dõi được sản lượng than theo thời gian thực mà không phải dừng dây chuyền hay chuyển than qua trạm cân riêng.
Thiết bị chính hãng Siemens – Đồng bộ trọn bộ
Toàn bộ hệ thống là thiết bị Siemens nhập khẩu từ Canada, mới 100%: 06 loadcell, bộ tích phân BW500, cảm biến tốc độ SITRANS WS300 và hộp cộng tín hiệu SIWAREX JB. Các thiết bị cùng một hãng nên tương thích hoàn toàn và dễ bảo trì, thay thế về sau.
Độ chính xác cao – Kiểm định đầy đủ
Cân 3 cầu cân đạt cấp chính xác 0,5%, sai số ≤ ±0,25%. Thiết bị được chạy thử không tải và có tải, sau đó cơ quan có thẩm quyền của Việt Nam kiểm định trước khi nghiệm thu đưa vào sử dụng.
Trúng thầu qua mạng – Cam kết 72 giờ
Mai Thị trúng Gói thầu số 4 qua đấu thầu điện tử của Công ty Than Khe Chàm – TKV. Hợp đồng trọn gói thực hiện trong 90 ngày, bảo hành 12 tháng, và Mai Thị cam kết có phương án xử lý trong vòng 72 giờ khi có sự cố.
Thiết bị sử dụng trong dự án
