Cân băng tải MT-BS1600 15.000 tấn/h — Than Cao Sơn VinacominThan Cao Sơn · Vinacomin
Tháng 9/2015, Mai Thị cung cấp và lắp đặt hoàn chỉnh 02 bộ cân băng tải điện tử MT-BS1600 vận chuyển đất đá Q = 15.000 tấn/h cho khai trường Than Cao Sơn. Băng rộng 2.000mm, tốc độ tới 6 m/s — hệ thống cân băng tải có công suất lớn nhất Đông Nam Á tại thời điểm sản xuất, lắp đặt năm 2015.
- SỐ LƯỢNG
- 02 bộCân đồng bộ
- NĂNG SUẤT
- 15.000 t/hBăng rộng B2000
- THỜI GIAN
- 60 ngàyBàn giao mặt bằng
- BẢO HÀNH
- 12 thángCam kết hỗ trợ ≤ 5 ngày
Bối cảnh dự án & Bài toán kỹ thuật
Mỏ than Cao Sơn là một trong những mỏ lộ thiên lớn nhất của hệ thống TKV/Vinacomin tại vùng than Cẩm Phả, Quảng Ninh, với khối lượng đất đá bóc và than khai thác thuộc hàng đầu cả nước. Dự án đầu tư bổ sung năng lực thiết bị năm 2015 đặt ra yêu cầu một hệ thống cân băng tải năng suất cực lớn để đo đếm chính xác đất đá trên tuyến băng chính của mỏ.
Với năng suất 15.000 tấn/giờ trên băng rộng 2.000mm chạy tốc độ tới 6 m/s, đây là cấp năng suất hiếm gặp — vượt xa các hệ thống thông dụng. Môi trường khai trường lộ thiên có độ bụi cao, độ ẩm lớn và rung động liên tục từ các thiết bị bốc rót công suất lớn.

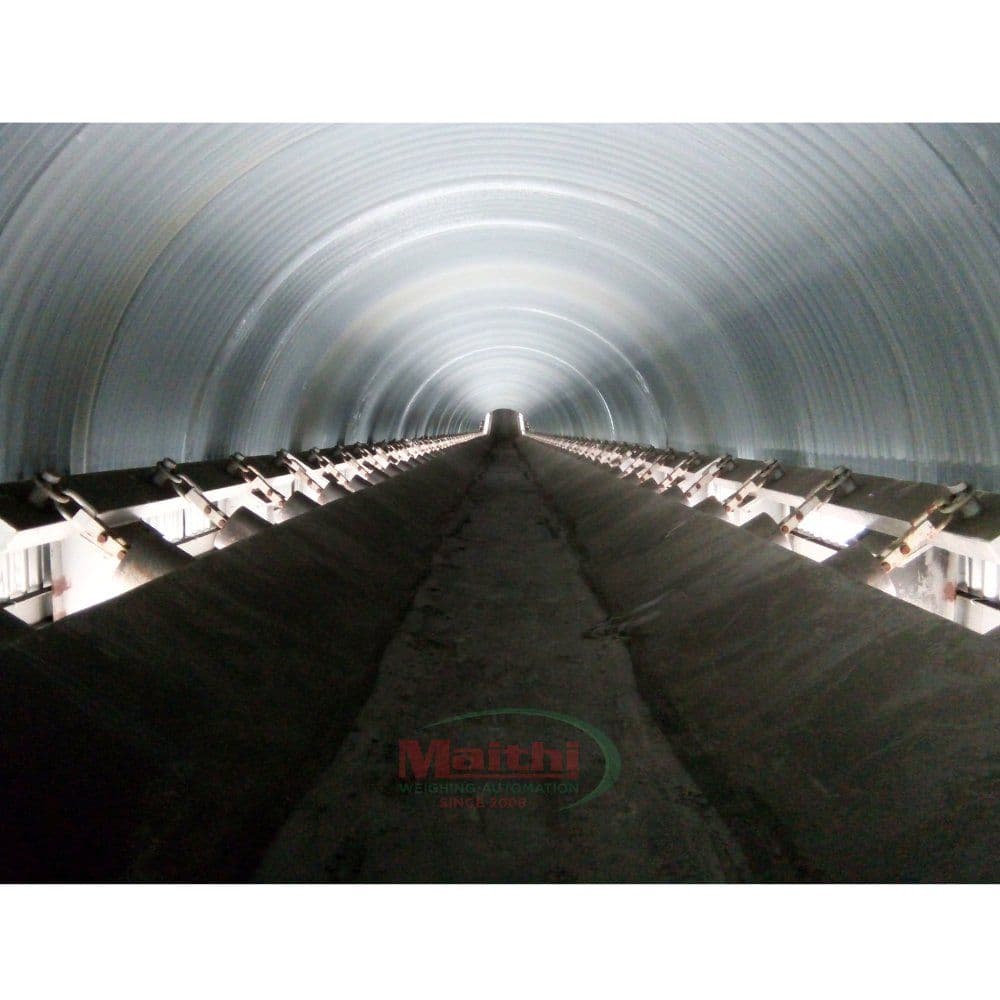

Tuyến băng tải chạy trong ống dẫn tại mỏ Than Cao Sơn
Giải pháp kỹ thuật & Hạng mục thực hiện
Hệ thống MT-BS1600 với giường cân 8 giá con lăn, tích hợp loadcell Châu Âu/G7 và phần mềm BeltWeigh giám sát tập trung kèm 02 camera an ninh.

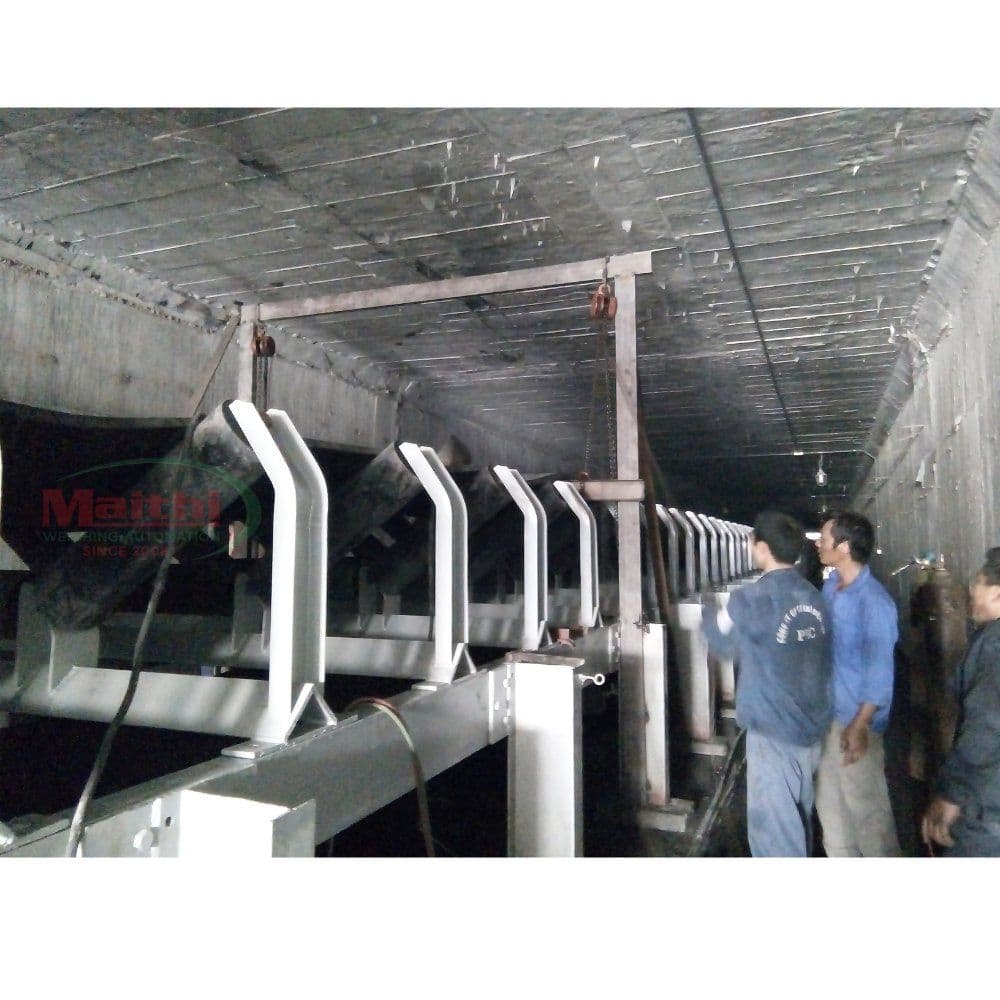

Mai Thị thực hiện theo hình thức trọn gói (turnkey): thiết kế, xây dựng nhà điều hành 10×8m, cung cấp thiết bị, lắp đặt, hướng dẫn vận hành và bảo hành — hoàn thành trong 60 ngày kể từ khi bàn giao mặt bằng.
Lắp đặt 02 bộ cân băng tải điện tử MT-BS1600 với cấu hình 8 giá con lăn trên một giường cân, chịu được tốc độ băng 6 m/s và độ dốc 20°. Toàn bộ linh kiện điện tử cốt lõi nhập khẩu từ Châu Âu/G7, tích hợp phần mềm BeltWeigh và camera giám sát 24/7.
Dự án được bàn giao thành công, đưa MT-BS1600 trở thành hệ thống cân băng tải có năng suất đo đếm lớn nhất Đông Nam Á tại thời điểm năm 2015, được Tổng cục Tiêu chuẩn Đo lường Chất lượng phê duyệt mẫu phương tiện đo.

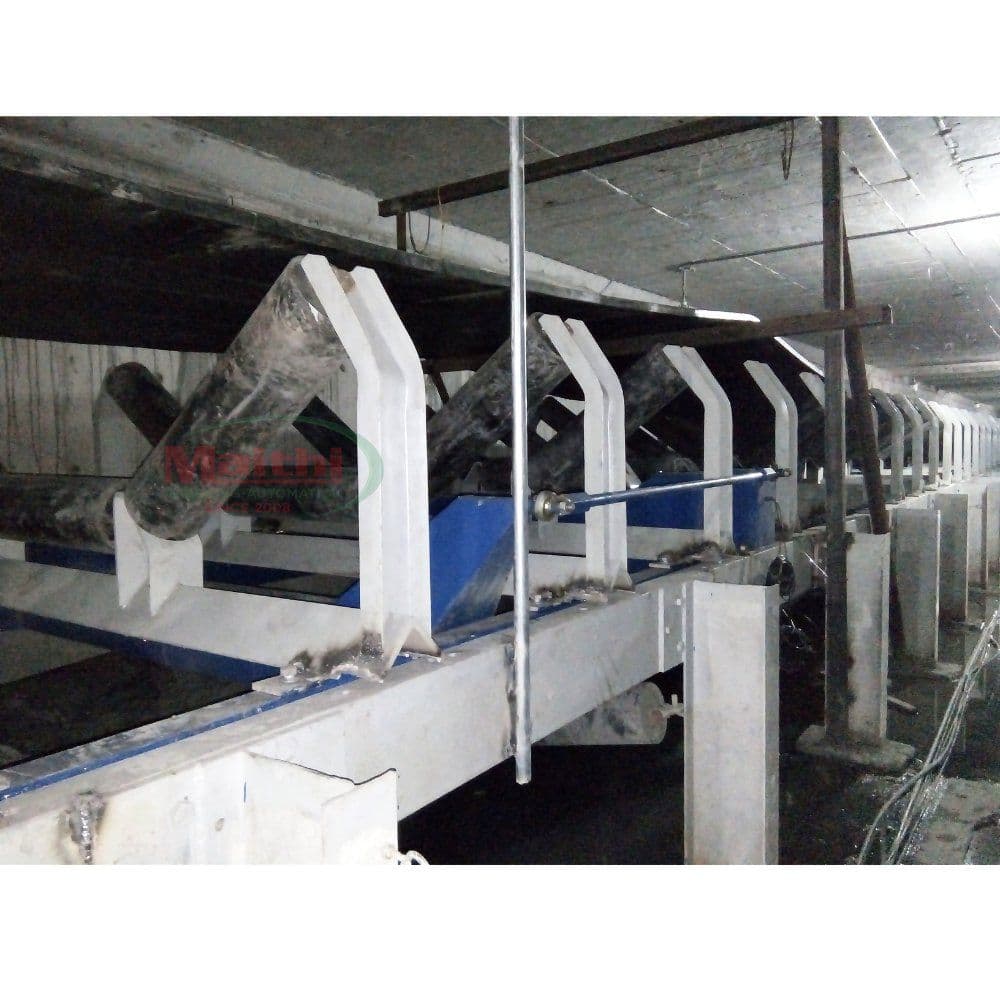

Giường cân 8 giá con lăn B2000
Khung giường cân 8 giá con lăn chuyên dụng cho băng tải rộng 2.000mm, tốc độ 6 m/s và độ dốc tuyến băng tới 20°. Phân bổ tải trên đoạn cân dài giúp đo lường ổn định cao.
- Năng suất đo đếm cực lớn 15.000 tấn/h — lớn nhất Đông Nam Á năm 2015
- Khung kết cấu thép gia công chịu lực rung động mạnh đặc thù đất đá mỏ lộ thiên

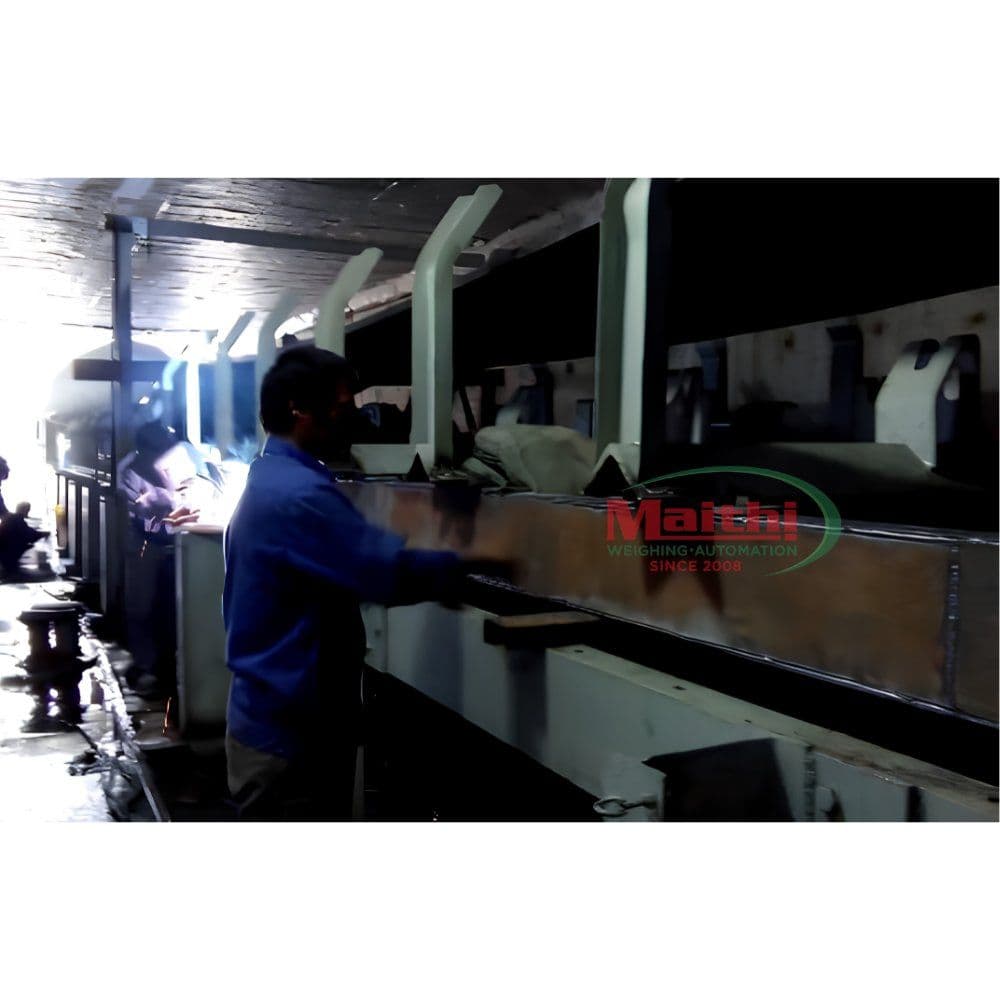

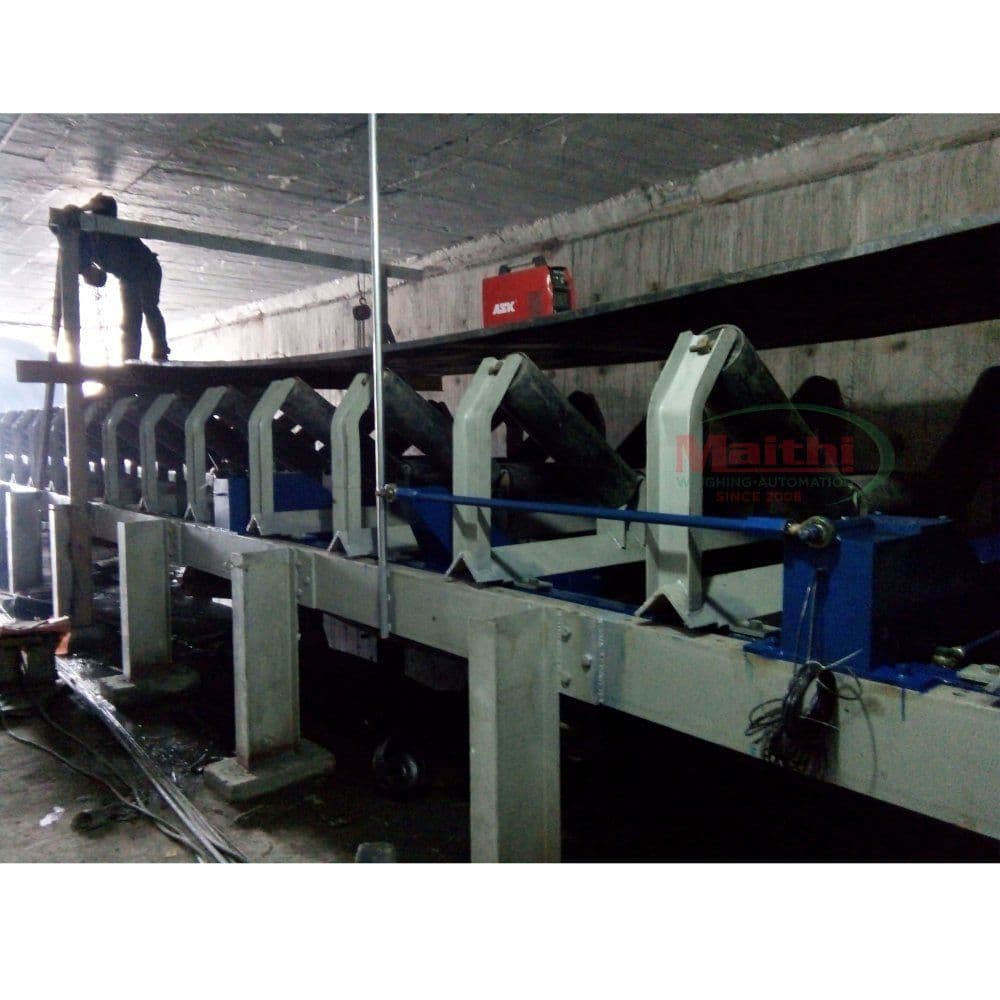

- Thi công, hàn dựng và căn chỉnh cơ khí chính xác trực tiếp tại tuyến băng ống dẫn
Linh kiện điện tử Châu Âu / G7
Cảm biến tải trọng (loadcell) và bộ cảm biến tốc độ nhập khẩu trực tiếp từ Châu Âu/G7, đạt cấp chính xác Cấp 1 TCVN theo mẫu phương tiện đo được phê duyệt.
- Hệ thống cảm biến lực loadcell độ nhạy cao, chống ẩm ướt và bụi bẩn mỏ than
- Bộ cảm biến đo tốc độ băng tải chính xác cao, đồng bộ tín hiệu thời gian thực
- Mẫu phương tiện đo được Tổng cục Tiêu chuẩn Đo lường Chất lượng Việt Nam phê duyệt
Phần mềm BeltWeigh & Quản lý tập trung
Phần mềm BeltWeigh kết nối đồng thời 2 cân về phòng điều hành trung tâm, hiển thị lưu lượng tức thời và tổng hợp sản lượng theo ca/ngày/tháng.
- Tổng hợp kết quả ca / ngày / tháng và trích xuất báo cáo theo thời gian bất kỳ
- Tự động hiệu chỉnh điểm 0 (Auto Zero) và tự cảnh báo lỗi kỹ thuật
- Trang bị 02 máy tính HP ProDesk, máy in Epson, ổn áp LIOA tại nhà điều hành 10×8m
Hệ thống camera hồng ngoại 24/7
Mỗi hệ thống cân được tích hợp 02 camera hồng ngoại quan sát đêm ngày, giám sát trực quan toàn bộ quá trình vận chuyển vật liệu qua bàn cân.
- Giám sát trực tiếp dòng đất đá và tình trạng vận hành cơ khí của mặt cân
- Chống gian lận và can thiệp cố ý vào hệ thống đo lường tại khai trường
- Dữ liệu hình ảnh lưu trữ đồng bộ phục vụ đối soát và nghiệm thu khối lượng
Thông số kỹ thuật MT-BS1600 (15.000 tấn/h)
Chi tiết các thông số kỹ thuật chế tạo và tiêu chuẩn kiểm định nghiệm thu thực tế của dự án.
| Hạng mục / Thông số kỹ thuật | Giá trị đo lường / Tiêu chuẩn áp dụng |
|---|---|
THÔNG SỐ TỔNG THỂ | |
| Mã hiệu cân | MT-BS1600 |
| Hãng sản xuất | CTCP Mai Thị, Việt Nam |
| Năm sản xuất | 2015 (mới 100%) |
| Số lượng cân | 02 cân đồng bộ |
| Đối tượng đo lường | Đất đá bóc mỏ than lộ thiên |
| Năng suất tối đa | 15.000 tấn/h |
| Tốc độ băng tối đa | 6 m/s |
| Độ rộng băng tải | 2.000 mm (B2000) |
| Độ dốc lớn nhất | 20° |
| Kiểu giường cân | 8 giá con lăn |
| Cấp chính xác | Cấp 1 TCVN |
| Môi trường làm việc | Bụi than, rung động, ẩm, nhiễu CN |
| Linh kiện điện tử | Nhập khẩu Châu Âu / G7 |
| Mẫu phương tiện đo | Tổng cục ĐLCL VN phê duyệt |
HỆ THỐNG ĐIỀU KHIỂN & AN NINH | |
| Phần mềm quản lý | BeltWeigh chuyên dụng |
| Camera an ninh | 02 camera hồng ngoại / cân |
| Thiết bị phụ trợ | 02 PC HP ProDesk, máy in Epson, LIOA SH-2000 |
Hình ảnh thực tế
Điều làm dự án này đặc biệt
Những năng lực cốt lõi và giá trị kỹ thuật thực tế khẳng định sự tin cậy trong các dự án của Mai Thị.
Lớn nhất Đông Nam Á năm 2015
Cấp công suất cực lớn 15.000 tấn/h — băng 2.000mm chạy tới 6 m/s. Tại thời điểm 2015, đây là hệ thống cân băng tải có năng suất đo đếm lớn nhất khu vực, khẳng định năng lực làm chủ kỹ thuật của Mai Thị.
Cấu hình hạng nặng B2000 · 8 giường cân
MT-BS1600 dùng băng 2.000mm với 8 giá con lăn. Nhiều giường loadcell phân bố tải trên đoạn cân dài giúp đo lường ổn định và chính xác ngay cả khi băng chạy tốc độ cao và độ dốc tới 20°.
Cấp 1 TCVN · Linh kiện Châu Âu / G7
Đạt cấp chính xác Cấp 1 TCVN, linh kiện điện tử nhập khẩu Châu Âu/G7 bảo đảm độ tin cậy tuyệt đối cho nghiệm thu khối lượng đất đá bóc giữa chủ đầu tư và các đơn vị thi công.
Giám sát tập trung & Camera an ninh
Phần mềm kết nối 2 cân về phòng điều hành trung tâm, cảnh báo sự cố theo thời gian thực kết hợp camera hồng ngoại 24/7 chống gian lận và bảo đảm tính trung thực của dữ liệu đo.
