Loadcell chữ Z — Cảm biến kéo treo đa dụng
Loadcell chữ Z (Z-type / tension load cell) là cảm biến tải trọng đặt tên theo hình dạng hai đầu kẹp ngược chiều gợi nhớ chữ 'Z'. Thiết kế ưu tiên hướng đo kéo theo trục dọc, niêm phong kín hoàn toàn IP67.
Giải pháp cân tối ưu chi phí & mặt bằng cho doanh nghiệp
Thiết kế đạt chuẩn kiểm định Đo lường Chất lượng Việt Nam (TCĐLCL) sẵn sàng cho giao dịch thương mại hợp pháp. Khung bàn cân vững chắc, cảm biến lực chính xác cao, thời gian thi công nhanh giúp trạm cân đi vào hoạt động sớm nhất.
Cấu hình chi tiết Loadcell chữ Z — Cảm biến kéo treo đa dụng
| Vật liệu | Hợp kim thép đặc biệt (alloy steel phay CNC) |
|---|---|
| Tải trọng định danh | 25 · 100 · 200 · 300 · 500 · 1.000 · 2.500 · 5.000 · 10.000 kg |
| Quá tải an toàn | 150% tải trọng định danh |
| Quá tải phá hủy | 300% tải trọng định danh |
| Hướng đo ưu tiên | Kéo (tensile) — cũng chịu được nén |
| Cơ cấu lắp | 2 lỗ ren ở 2 đầu (kẹp lệch chữ Z) |
| Cấp bảo vệ | IP67 (hàn kín laser hoàn toàn) |
| Nhiệt độ hoạt động | -35°C đến +65°C |
| Nhiệt độ bù sai số | -10°C đến +40°C |
| Cấp chính xác | C3, C4 theo OIML R60 |
|---|---|
| Tín hiệu đầu ra | 2 mV/V ± 0,2% |
| Điện áp cấp | 18 VDC (tối đa) |
| Sai số phi tuyến | ≤ 0,020% F.S |
| Sai số tổng | ≤ 0,023% F.S (C3) / ≤ 0,017% (C4) |

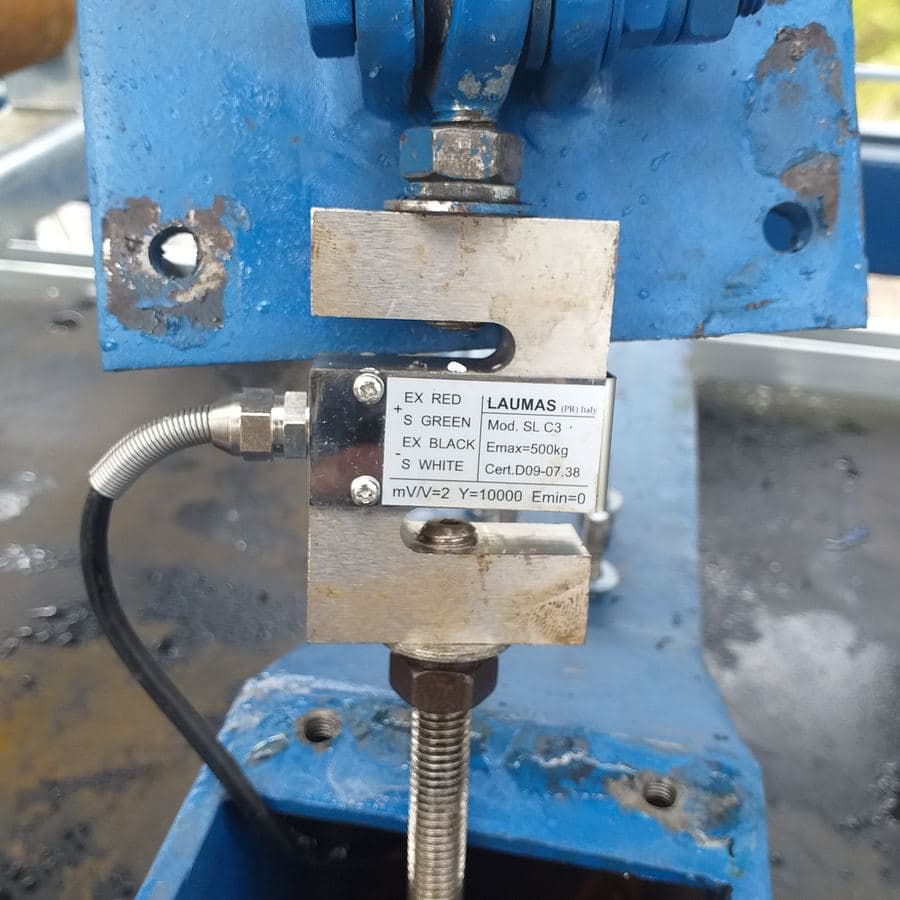

| Kết nối | 4 dây hoặc 6 dây shielded, cáp 3-5m |
| Trở kháng vào | ≈ 400 Ω (typical) |
| Trở kháng ra | ≈ 350 Ω (typical) |
So sánh trong phân khúc
Đối chiếu thông số kỹ thuật và điều kiện vận hành giữa các model để lựa chọn giải pháp tối ưu cho mặt bằng và ngân sách của bạn.
| Tiêu chí | Loadcell chữ ZHiện tại | Loadcell chữ S | Loadcell trụ (cột) |
|---|---|---|---|
| Hướng đo tối ưu | Kéo (tối ưu tuyệt đối) | Kéo và nén | Nén (thẳng đứng) |
| Dải tải trọng | 25 kg – 10 tấn ✓ | 1 kg – 5 tấn | 10 tấn – 1.000 tấn |
| Kiểu lắp đặt | Treo 2 điểm (ren lệch trục) | Treo 1 điểm / đồng trục | Đế phẳng nén tựa |
| Khả năng chịu rung | Rất tốt ✓ (cấu trúc Z cứng) | Tốt | Trung bình |
| Ứng dụng tiêu biểu | Cân băng tải, cân ray tàu, phễu treo | Cân móc treo, test stand kéo | Cân ô tô, cân bồn đứng |
Thành phần cốt lõi của hệ thống

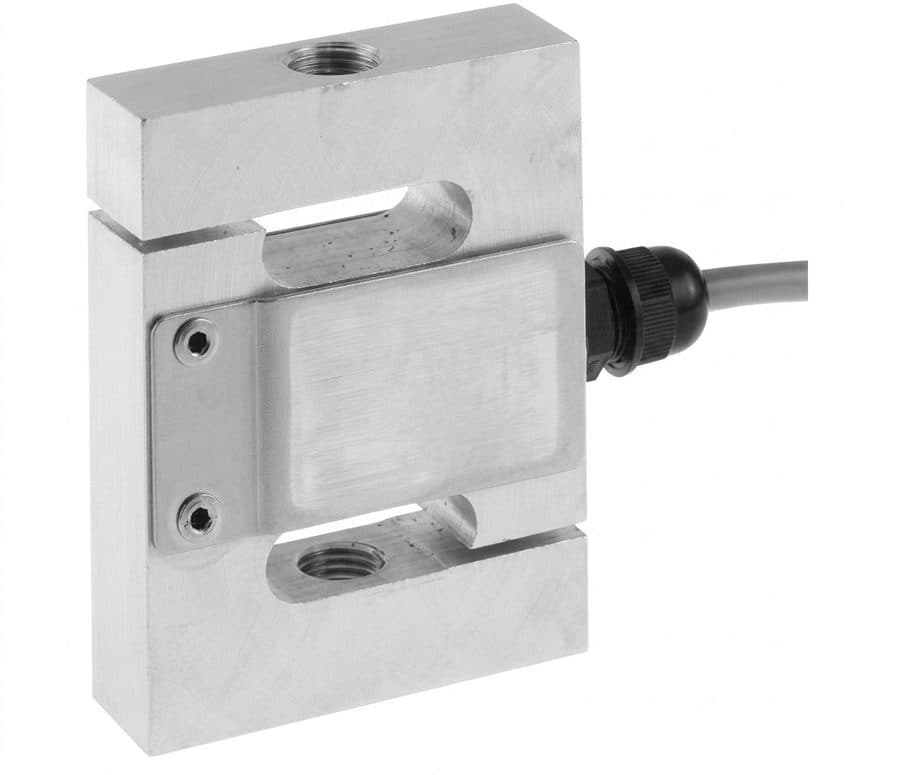

Cấu trúc Z hai đầu kẹp lệch trục
Hợp kim thép đặc biệt phay CNC, hai lỗ ren kẹp nằm ở hai mặt đối diện và lệch trục. Khi chịu kéo, cấu trúc Z tạo moment uốn chủ động — tập trung ứng suất biến dạng vào đúng vùng strain gauge thay vì phân bố đều như loadcell trụ thẳng.
4 Strain gauge mạch cầu Wheatstone khuếch đại
Strain gauge dán trên 4 vùng biến dạng đối xứng — 2 chịu kéo, 2 chịu nén khi tải tác dụng. Tín hiệu mạnh hơn loadcell trụ thẳng cùng tiết diện vật liệu nhờ moment uốn tập trung.
Niêm phong kín hoàn toàn — IP67 Laser Welded
Toàn bộ thân hàn kín bằng laser hoặc TIG welding — không có vít trên vỏ, không khe hở cho nước, dầu nhờn hoặc bụi than xâm nhập, chịu ngâm nước sâu 1m trong 30 phút.

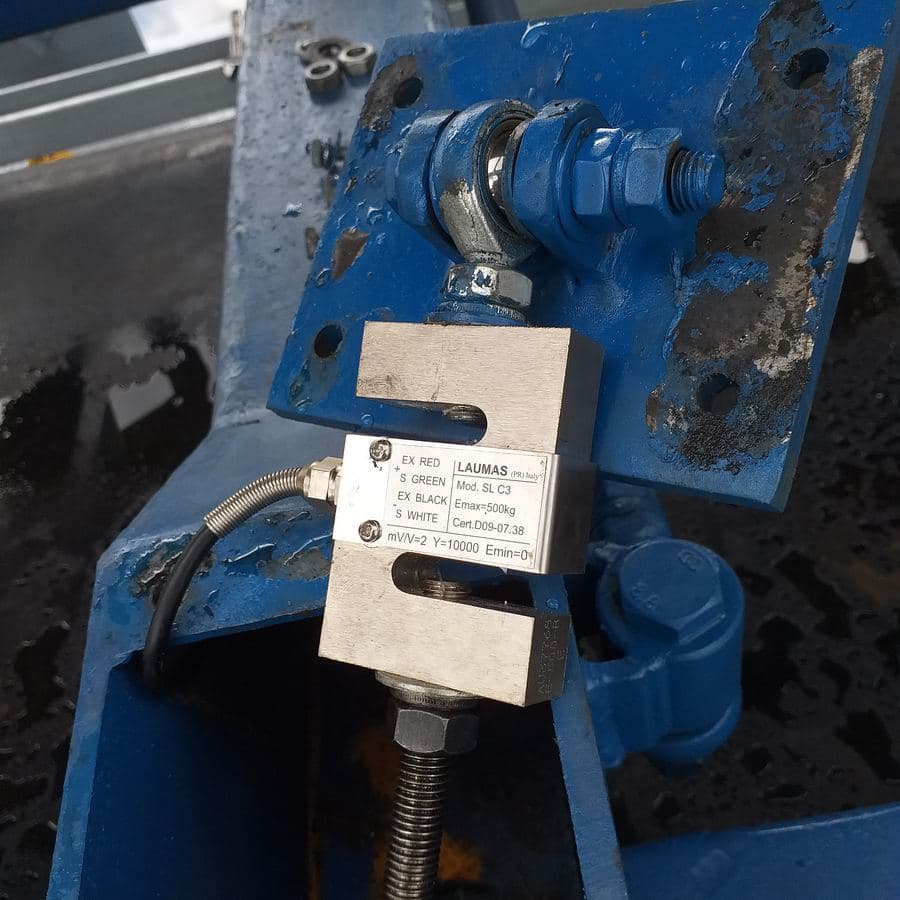

Khớp lắc bù lệch (Rod End Bearing / Swivel Joint)
Đầu nối ren có thể kết hợp khớp lắc hình cầu giúp tự bù sai lệch góc và triệt tiêu lực bẻ ngang khi phễu hoặc cầu cân bị lắc lư trong quá trình vận hành.
Ứng dụng phổ biến trong sản xuất & thương mại
Cân băng tải công nghiệp (Belt Weigher)
Giường cân treo vào 2-4 loadcell chữ Z, đo lực kéo xuống dưới khi vật liệu đi qua con lăn cân một cách chính xác.
Cân tàu hoả & Cân ray WIM
Loadcell chữ Z tích hợp vào cụm dầm cân ray (weighrail assembly) để đo phản lực bánh xe toa tàu chạy qua.
Cân định lượng & Phối liệu phễu treo
Phễu chứa nguyên liệu được treo lơ lửng bởi 3-4 loadcell chữ Z, định lượng chính xác từng mẻ trộn bột, hóa chất.
Máy đóng bao tự động (Bagging Machine)
Treo phễu kẹp miệng bao dưới vòi xả, phản hồi tín hiệu ngắt van nạp cấp liệu siêu tốc.
Vì sao khách hàng chọn Loadcell chữ Z — Cảm biến kéo treo đa dụng?
Tối ưu hóa tuyệt đối cho lực kéo treo
Thiết kế chữ Z tạo mô-men uốn định hướng giúp việc đo lực kéo treo có độ nhạy cao gấp nhiều lần cảm biến nén, tín hiệu rõ nét và ổn định.
Chịu rung động băng tải và con lăn xuất sắc
Thân khối đặc với 2 điểm kẹp xa nhau có tần số dao động riêng cao, triệt tiêu nhiễu rung tần số thấp từ động cơ kéo băng và con lăn.
Dải tải trọng rộng từ 25 kg đến 10 tấn
Phù hợp từ các cân phễu đóng bao nhỏ cho đến hệ thống cân bồn treo cỡ lớn và cân ray tàu hỏa động.

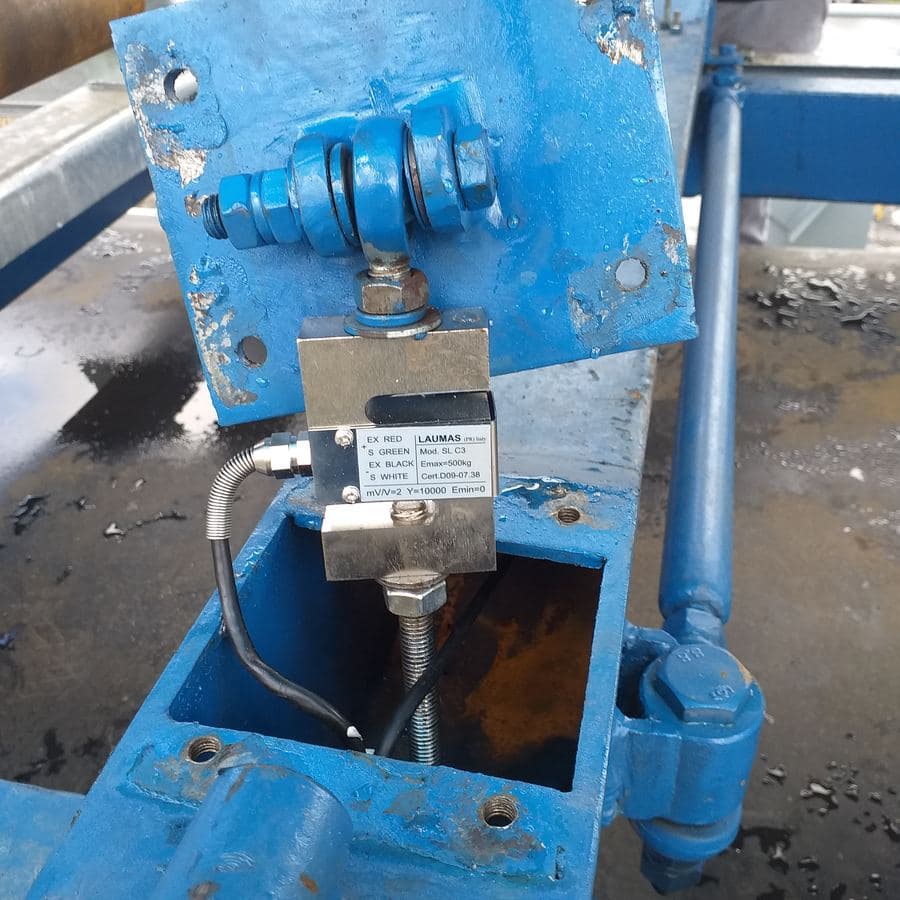

Dễ dàng căn chỉnh cao độ bằng ren vặn
Hai đầu ren cho phép kỹ sư vặn tăng giảm chiều cao cầu cân ±5mm cực kỳ nhanh chóng mà không cần chêm nêm cơ học.
Thông tin chi tiết

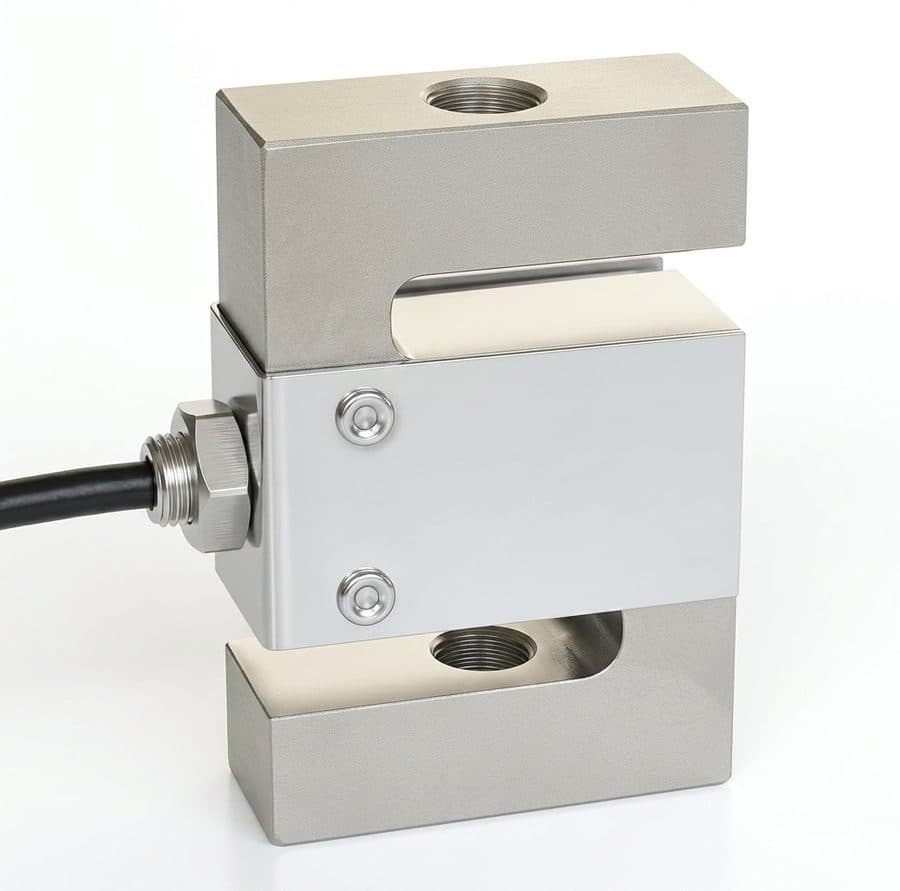

Thân loadcell là khối hợp kim thép phay CNC dạng chữ Z — hai đầu kẹp nằm ở hai mặt đối diện và lệch nhau. Khi chịu kéo dọc trục, cấu trúc Z tạo moment uốn chủ động, tập trung biến dạng vào đúng vùng dán strain gauge, cho tín hiệu mạnh và ít nhiễu hơn loadcell hình trụ cùng tiết diện.
Hợp kim thép đặc biệt phay CNC, hai lỗ ren kẹp nằm ở hai mặt đối diện và lệch trục. Khi chịu kéo, cấu trúc Z tạo moment uốn chủ động — tập trung ứng suất biến dạng vào đúng vùng strain gauge thay vì phân bố đều như loadcell trụ thẳng.
Strain gauge dán trên 4 vùng biến dạng đối xứng — 2 chịu kéo, 2 chịu nén khi tải tác dụng. Mạch cầu Wheatstone chuyển đổi sang tín hiệu 2 mV/V ± 0,2%. Tín hiệu mạnh hơn loadcell trụ thẳng cùng tiết diện vật liệu nhờ moment uốn tập trung.
Toàn bộ thân hàn kín bằng laser hoặc TIG welding — không có vít trên vỏ, không khe hở cho nước/dầu xâm nhập. Đạt IP67: chịu được ngâm nước sâu 1m trong 30 phút. Phù hợp môi trường vệ sinh áp lực, ngoài trời mưa, dầu bôi trơn công nghiệp.
