Loadcell cầu bi — Cảm biến nén hạng nặng tự căn trục
Loadcell cầu bi (rocker pin / ball-in-cup load cell) là cảm biến tải trọng nén chuyên dụng cho trạm cân ô tô xe tải 60–150 tấn. Thiết kế đầu cầu bi tự lựa trục nghiêng ±3–5°, triệt tiêu hoàn toàn lực xô ngang khi xe tải phanh gấp trên bàn cân.
Giải pháp cân tối ưu chi phí & mặt bằng cho doanh nghiệp
Thiết kế đạt chuẩn kiểm định Đo lường Chất lượng Việt Nam (TCĐLCL) sẵn sàng cho giao dịch thương mại hợp pháp. Khung bàn cân vững chắc, cảm biến lực chính xác cao, thời gian thi công nhanh giúp trạm cân đi vào hoạt động sớm nhất.
Cấu hình chi tiết Loadcell cầu bi — Cảm biến nén hạng nặng tự căn trục
| Vật liệu thân | Hợp kim thép đặc biệt tôi cứng chống mài mòn cao |
|---|---|
| Tải trọng định danh | 10.000 / 20.000 / 30.000 / 40.000 kg |
| Quá tải an toàn | 150% tải trọng định danh |
| Quá tải phá hủy | 300% tải trọng định danh |
| Góc tự căn trục | ±3° đến ±5° (cơ chế ball-in-cup tự lựa) |
| Cấp bảo vệ | IP67 / IP68 niêm phong kín hàn laser |
| Nhiệt độ hoạt động | -35°C đến +65°C |
| Nhiệt độ bù sai số | -10°C đến +40°C |
| Cấp chính xác | C3, C4 theo OIML R60 |
|---|---|
| Tín hiệu đầu ra | 2 mV/V ± 0,1% (Analog) hoặc RS-485 số (Digital) |
| Điện áp kích thích | 10 – 18 VDC |
| Sai số phi tuyến | ≤ 0,020% F.S |
| Sai số tổng | ≤ 0,023% F.S |
| Trở kháng vào | 700 – 800 Ω |
| Trở kháng ra | 700 ± 5 Ω |
So sánh trong phân khúc
Đối chiếu thông số kỹ thuật và điều kiện vận hành giữa các model để lựa chọn giải pháp tối ưu cho mặt bằng và ngân sách của bạn.
| Tiêu chí | Loadcell cầu bi (Rocker Pin)Hiện tại | Loadcell trụ (Column) | Loadcell chữ S |
|---|---|---|---|
| Cơ cấu tự căn trục | Có ✓ (ball-in-cup ±3-5°) | Không (đế phẳng cố định) | Không (khớp ren) |
| Dải tải trọng / cell | 10 – 40 tấn / cell ✓ | 10 tấn – 1.000 tấn | 25 kg – 5 tấn |
| Chịu tải động va đập | Rất tốt ✓ (cốt lõi thiết kế) | Trung bình | Kém |
| Chịu xe phanh gấp trên sàn | Tự hồi tâm không lệch số ✓ | Dễ cong gãy chốt định vị | Không chịu được lực ngang |
| Độ phổ biến cân ô tô | Chiếm 90% trạm cân ô tô hiện đại | Chủ yếu cân hầm hoặc cân bồn | Không dùng cho cân ô tô |
Thành phần cốt lõi của hệ thống
Viên cầu bi inox siêu cứng + Chén đế thép định hình

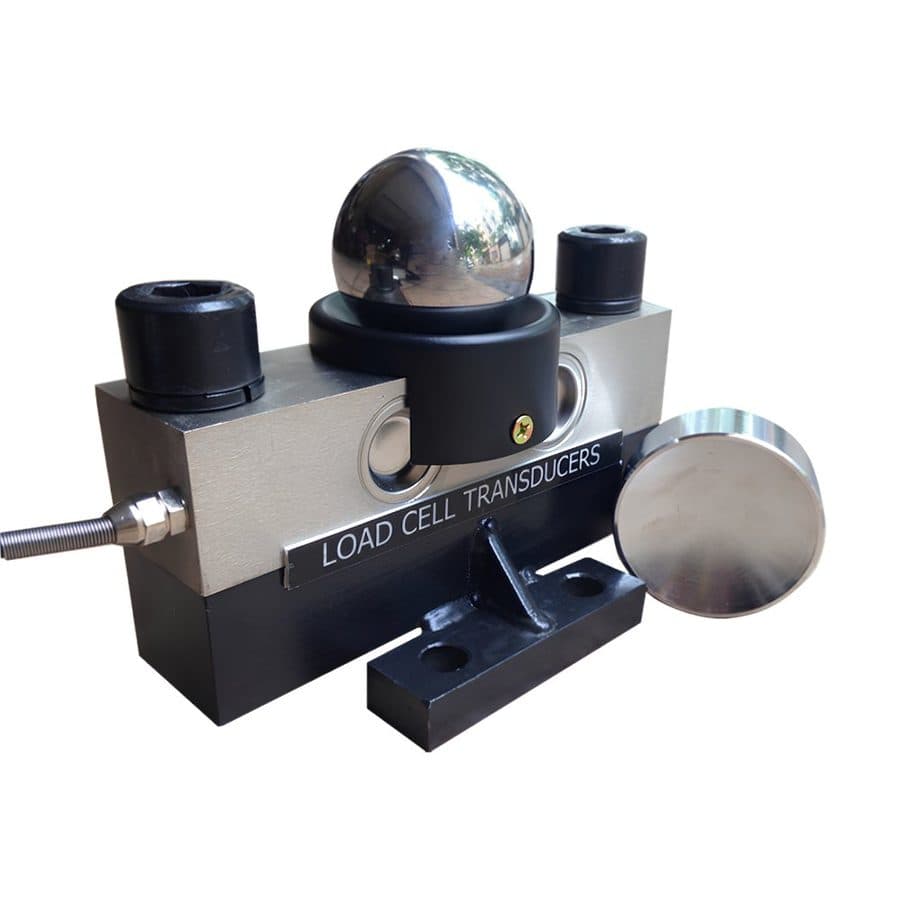

Viên cầu bi thép/inox tôi cứng tôi cao tần đặt trong đế chén lõm (concave cup seat) ở hai đầu thân loadcell, tạo khớp tự xoay lắc trơn tru không ma sát điểm.
Thân trụ nén thấp + 4 Strain gauge cắt chéo (Shear)
Thân hình trụ thấp phay từ khối thép hợp kim nguyên khối, 4 strain gauge bố trí đo ứng suất cắt (shear stress), triệt tiêu tối đa ảnh hưởng khi lực tác động bị nghiêng góc.
Đai cao su bảo vệ chống bụi & Đất cát kẹt chén bi
Đai cao su EPDM đàn hồi ôm khít khớp cầu bi, ngăn ngừa tuyệt đối cát bụi, bùn sỏi rơi vào chén bi làm kẹt cơ cấu tự căn.
Dây tiếp địa đồng bện chống sét đánh
Dây đồng bện khổ lớn nối tắt qua thân loadcell dẫn dòng sét trực tiếp xuống cọc tiếp địa, bảo vệ vi mạch đo khỏi nguy cơ sét đánh lan truyền tại trạm cân ngoài trời.
Ứng dụng phổ biến trong sản xuất & thương mại
Trạm cân ô tô xe tải (60 – 150 tấn)
Ứng dụng số 1 và chiếm 90% sản lượng: bố trí 6 đến 10 loadcell cầu bi dưới bàn cân ô tô 12m, 18m, 21m trên toàn quốc.
Cân sàn xe chở phôi thép & Xe mỏ
Cân xe tải tự đổ (dump truck) tại các mỏ đá, mỏ than lộ thiên và nhà máy luyện thép với tải trọng trục lên đến 30-40 tấn/trục.
Cân bồn chứa Silo xi măng siêu trọng (50 – 200 tấn)
Đỡ đáy các tháp silo chứa xi măng rời, bồn hóa chất lỏng ngoài trời chịu gió bão rung lắc mạnh.
Cân bệ nâng hạ container cảng biển
Tích hợp vào cơ cấu nâng hạ gắp container tại các cảng biển và cảng cạn ICD phục vụ xuất nhập khẩu.
Vì sao khách hàng chọn Loadcell cầu bi — Cảm biến nén hạng nặng tự căn trục?
Khả năng tự căn trục nghiêng ±3–5° độc nhất
Khi xe tải nặng lao lên bàn cân và phanh gấp, bàn cân bị dao động ngang — cơ cấu cầu bi tự nghiêng để bù góc và tự động hồi về tâm thẳng đứng ngay khi xe dừng, loại bỏ hoàn toàn sai số lệch tâm.
Chịu tải va đập và lực xô ngang cực hạn
Thiết kế chủ đích cho trạm cân ô tô xe tải nặng 80–120 tấn, nơi xung lực khi xe 40ft phanh gấp có thể phá hỏng các loại loadcell ngàm cứng thông thường.
Lắp đặt và thay thế cực kỳ dễ dàng
Không cần bắt bu lông cố định hai đầu, chỉ cần kích nhẹ bàn cân lên là có thể nhấc loadcell cũ ra và đặt loadcell mới vào đúng vị trí chén bi trong vài phút.
Tương thích chuẩn Analog và Digital RS-485
Có sẵn cả phiên bản analog 2mV/V phổ thông và phiên bản digital kỹ thuật số (như Utilcell 740D, Keli QS-D) chống nhiễu tuyệt đối trên đường truyền xa.
Thông tin chi tiết

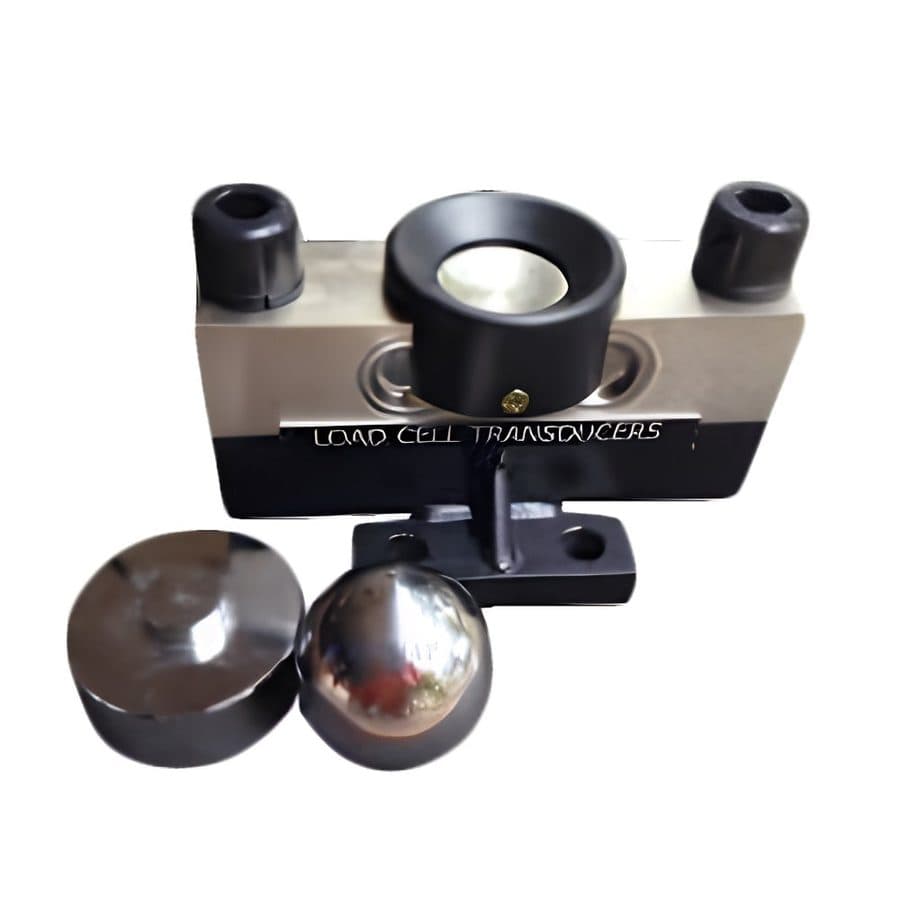

Viên cầu bi inox cứng cao đặt trong đế chén ở đỉnh và đáy thân loadcell — cho phép tự xoay tự do để bù góc nghiêng khi bàn cân xô lệch.
Thân hình trụ thấp phay từ khối hợp kim thép đặc biệt nguyên khối, 4 strain gauge đo ứng suất cắt shear ít nhạy cảm với moment uốn.

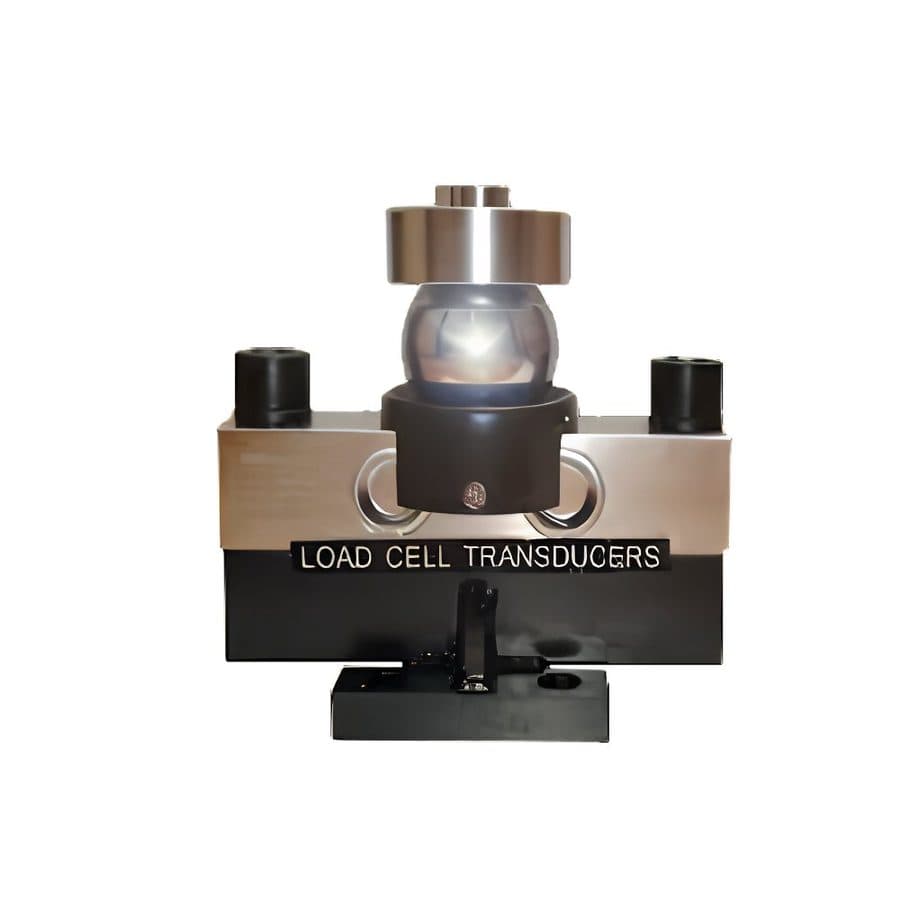

Đai cao su bảo vệ chén bi chống bụi và nước lọt vào, đi kèm dây tiếp địa đồng bện chống xung sét lan truyền.
Cơ chế tự hồi tâm giúp hệ thống ổn định số cân tức thì ngay cả khi xe tải nặng 80 tấn phanh gấp trên sàn cân.
