Cân băng tải 1500 T/giờThan Khánh Hoà · VVMI Thái Nguyên
Hệ thống cân băng tải MT-BS1200/pr trọn bộ tích hợp camera giám sát Hikvision — giải pháp kép lần đầu trong danh mục Mai Thị: vừa cân đo sản lượng cấp 1, vừa kiểm soát hình ảnh 24/7. Loadcell Laumas Italy + bộ chỉ thị Practicon Anh.
- NĂNG SUẤT
- 1500 T/giờTối đa
- CẤP CHÍNH XÁC
- Cấp 1 TCVNSai số ≤ ±0,5%
- LOADCELL
- 4 Laumas ITKiểu chữ S
- THỜI GIAN
- 30 ngàyKể từ ngày hiệu lực
Giải pháp tích hợp kép — Cân đo + Giám sát hình ảnh
Đây là lần thứ hai một đơn vị thành viên TKV tại Thái Nguyên tin tưởng giao cho Mai Thị thực hiện dự án cân băng tải — trước đó là Công ty Than Núi Hồng – VVMI cùng địa bàn. Điều này khẳng định uy tín của Mai Thị trong chuỗi cung ứng thiết bị đo lường ngành than tại khu vực Thái Nguyên – Quảng Ninh.
Yêu cầu đặc thù: lắp đặt hệ thống cân băng tải hoàn toàn mới 100% — không phải sửa chữa hay nâng cấp — và đồng thời tích hợp luôn hệ thống camera giám sát để kiểm soát toàn bộ khu vực cân từ xa. Đây là mô hình giải pháp tích hợp hiếm gặp: vừa cân đo sản lượng, vừa giám sát hình ảnh thực tế.

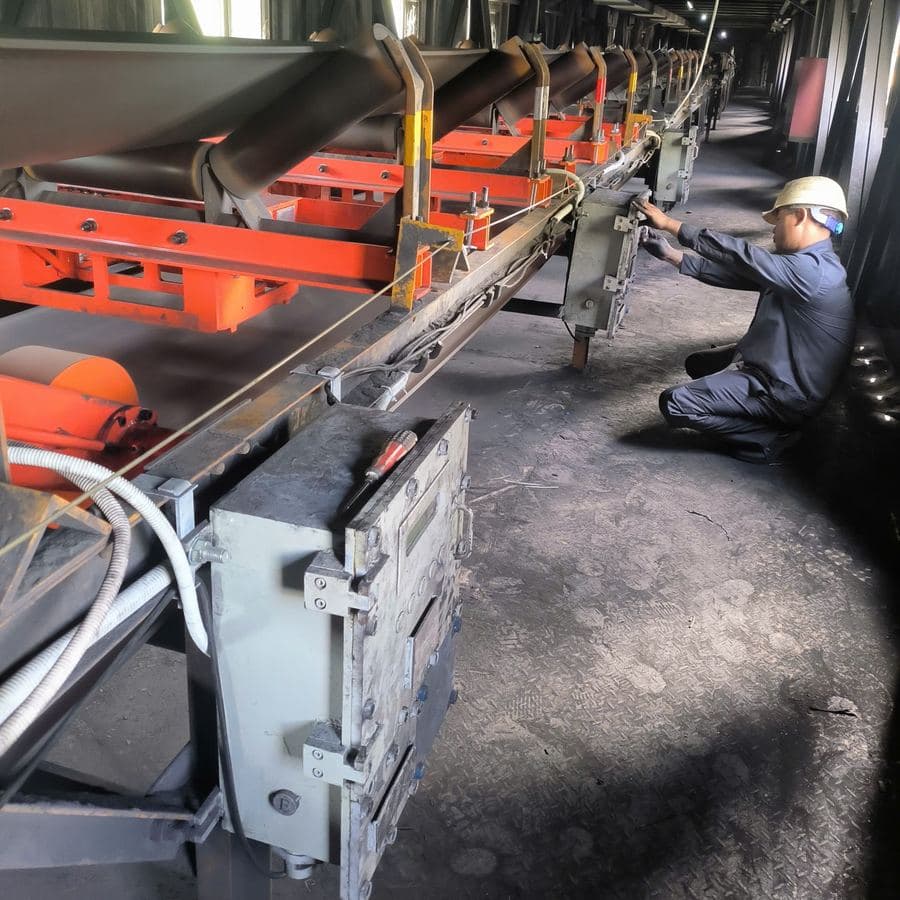

Kỹ sư Mai Thị căn chỉnh cân băng tải tại mỏ Than Khánh Hoà
Hệ thống cân băng tải tích hợp camera
06 hạng mục cốt lõi — từ cân băng tải MT-BS1200/pr với chuỗi linh kiện châu Âu đến hệ thống camera giám sát Hikvision truyền tín hiệu quang.
06 hạng mục cốt lõi — từ cân băng tải MT-BS1200/pr với chuỗi linh kiện châu Âu đến hệ thống camera giám sát Hikvision truyền tín hiệu quang.
Sản phẩm tự sản xuất của Mai Thị tại Việt Nam, được thiết kế cho năng suất cân tối đa 1.500 tấn/giờ, tốc độ băng tối đa 3,2 m/s, độ rộng băng phù hợp với băng hiện có tại mỏ (800mm, trong dải 650–1.200mm).
Đây là dự án Mai Thị sử dụng chuỗi linh kiện châu Âu hoàn chỉnh cho các bộ phận đo lường cốt lõi — bộ chỉ thị PR436/MT của Practicon Anh Quốc và loadcell Laumas Italy, cả hai đều là thương hiệu công nghiệp uy tín lâu đời tại châu Âu, đảm bảo độ chính xác và độ tin cậy ở mức cao nhất.
Cân băng tải MT-BS1200/pr
Sản phẩm tự sản xuất của Mai Thị tại Việt Nam, được thiết kế cho năng suất cân tối đa 1.500 tấn/giờ, tốc độ băng tối đa 3,2 m/s, độ rộng băng phù hợp với băng hiện có tại mỏ (800mm, trong dải 650–1.200mm).
- Năng suất định mức 1.500 T/giờ, tốc độ băng tải tối đa 3,2 m/s
- Độ rộng băng B800 (800 mm), dải làm việc tiêu chuẩn 650–1.200 mm
- Cấp chính xác Cấp 1 theo TCVN, sai số cho phép ≤ ±0,5%
- Khung cân phủ sơn epoxy đỏ chống rỉ tại xưởng Mai Thị trước khi xuất xưởng

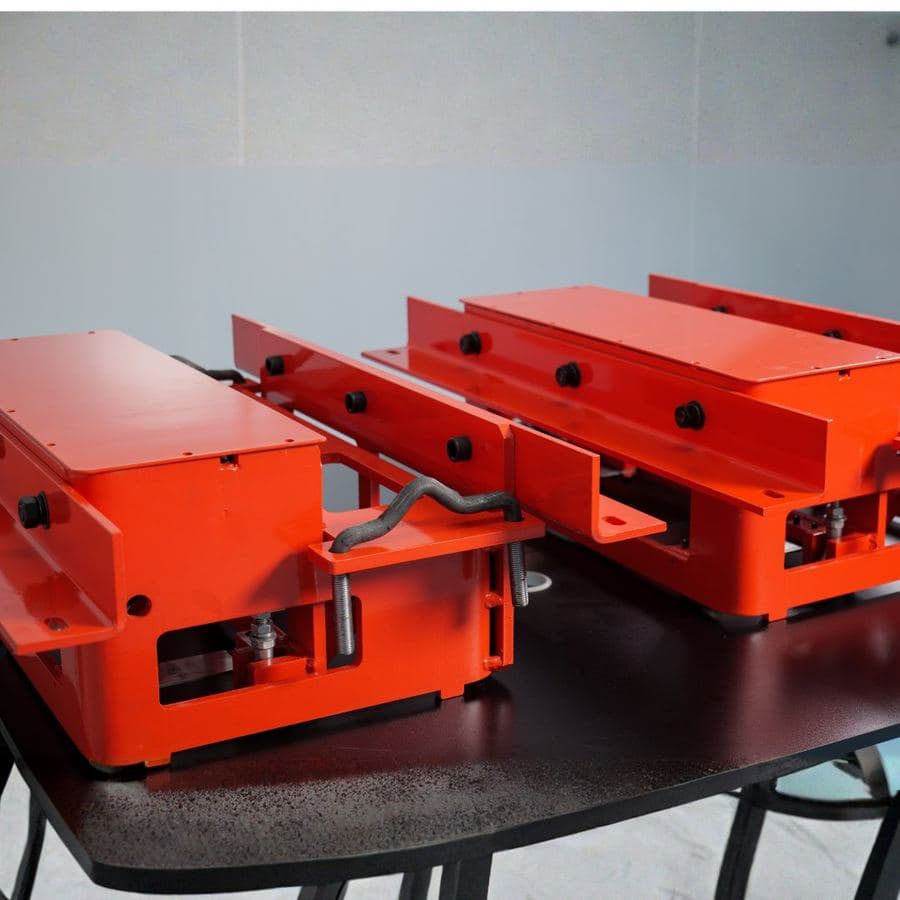

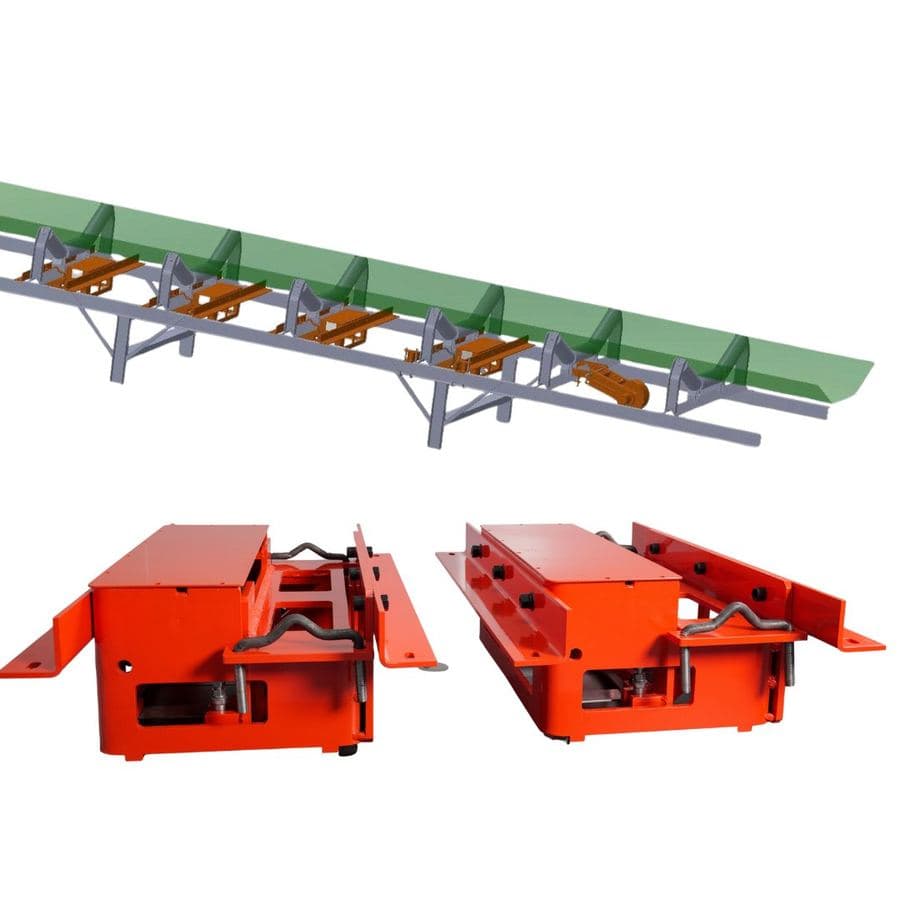

Khung giường 4 giá con lăn treo tự lựa
Khung giường cân kiểu 4 giá con lăn trên một giường cân, dạng treo tự lựa ổn định tâm — kết cấu giúp hệ thống tự điều chỉnh vị trí loadcell theo tải trọng thực tế, giảm sai số do lệch tâm khi băng tải vận chuyển vật liệu không đều.
- Chống xô 02 trục ngang và 02 trục dọc giữ ổn định tâm cân
- Sai số khe hở trục quay chỉ 0,02 mm, sai số vị trí gá loadcell 0,1 mm

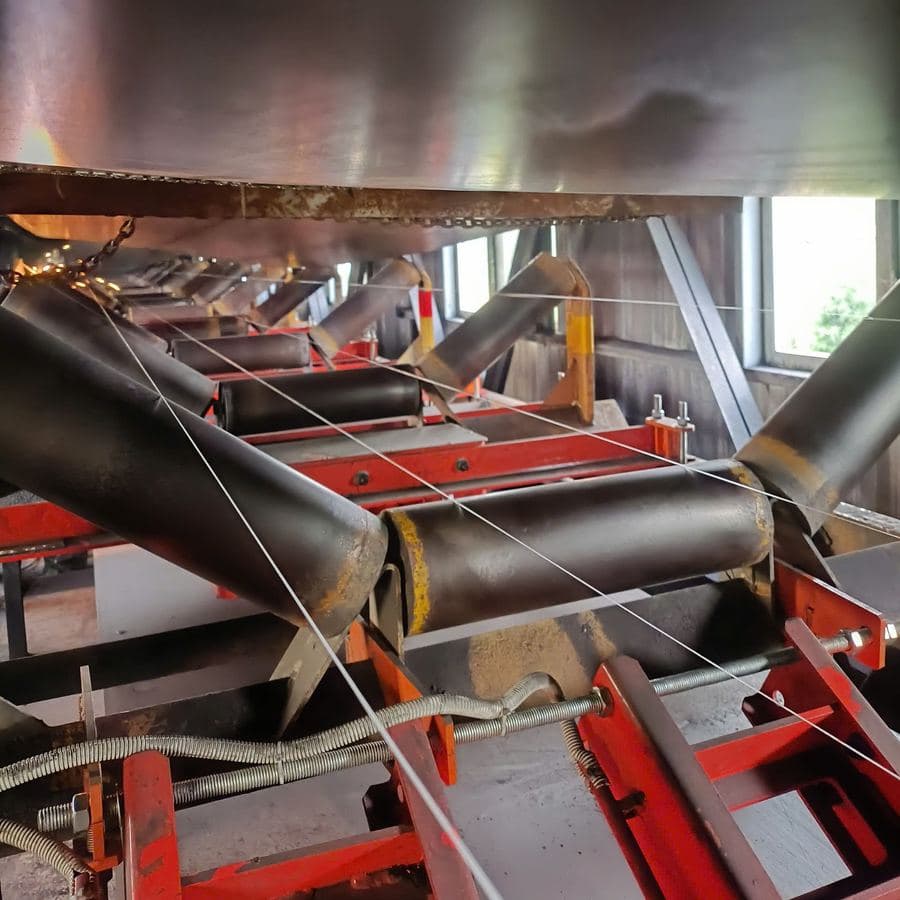

- 30 con lăn cân băng tải sai số lệch tâm ≤ 0,1 mm, vòng bi SKF chính hãng
- Đảm bảo độ ổn định cơ khí trong điều kiện rung động mạnh của mỏ than
Bộ chỉ thị PR436/MT Practicon Anh Quốc
Thiết bị điện tử cốt lõi xử lý tín hiệu từ loadcell và bộ đo tốc độ để tính toán và hiển thị lưu lượng tức thời cùng tổng sản lượng than vận chuyển.
- Độ phân giải hiển thị 1:65.000, biến đổi A/D 16 bit độ chính xác cao
- Truyền thông Modbus RTU/ASCII kết nối trực tiếp SCADA/PLC nhà máy
- Chức năng tự động Zero (Auto Zero) và bù trừ độ lệch điểm không
- Nhiệt độ làm việc 0–50°C, hoạt động ổn định liên tục trong môi trường mỏ
4× Loadcell Laumas SL500 Italy
Loadcell kiểu chữ S tải trọng 500kg — Laumas là thương hiệu uy tín châu Âu, đặc biệt phù hợp cho cân băng tải nhờ khả năng chịu tải động tốt và độ bền cao.
- Tải trọng định mức 500 kg/cái (tổng tải trọng cân 2.000 kg)
- Tỷ lệ đầu ra 2 mV/V ± 0,2%, điện áp kích thích 15 VDC max
- Cấp bảo vệ IP67, vật liệu thép hợp kim chống ẩm bụi mỏ than
- Quá tải an toàn 150% F.S, quá tải phá huỷ 300% F.S
Hệ thống camera giám sát Hikvision truyền cáp quang
Điểm đặc biệt của dự án: tích hợp đồng thời hệ thống camera giám sát Hikvision vào cùng một gói hợp đồng — vừa cân đo sản lượng, vừa kiểm soát hình ảnh thực tế tại điểm cân 24/7.
- Camera IP Hikvision DS-2CD2043G2-I 4Mp, hồng ngoại IR 40m, chống ngược sáng
- Đầu ghi hình DS-7604NI-K1 4 kênh 8Mp, ổ cứng lưu trữ 1TB
- Màn hình chuyên dụng Thinkvision S22E-19 kích thước 21,5" Full HD 1920×1080
- Bộ chuyển đổi quang điện 3Onedata 1100-S/20 truyền dẫn qua 200m cáp quang 4Fo

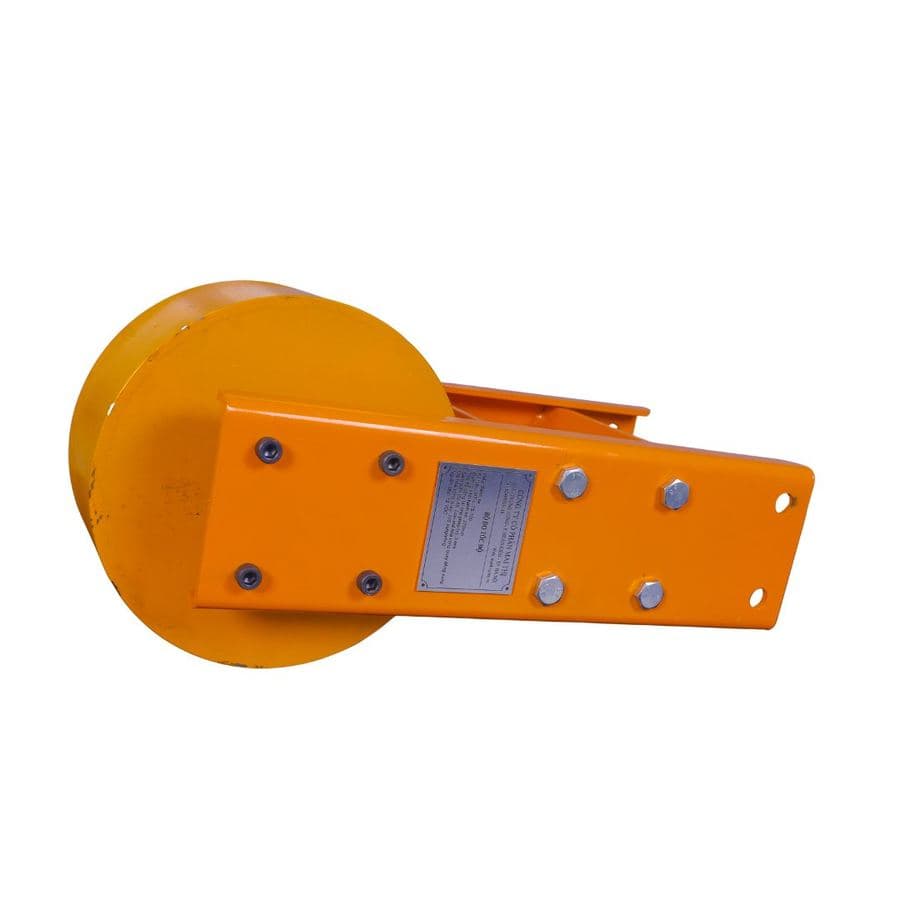

Bộ đo tốc độ MT-L-TS-100 & Phần mềm quản lý
Bộ đo tốc độ bánh xe mã hoá vòng quay 5m/s kết hợp phần mềm quản lý cân cài sẵn trên ổ cứng 1TB, phục vụ lưu trữ ca cân và xuất báo cáo nội bộ TKV.
- Bộ đo tốc độ MT-L-TS-100 kiểu bánh xe có mã hoá vòng quay, tốc độ max 5 m/s
- Mai Thị tặng kèm 01 ổ cứng 1TB cài sẵn phần mềm quản lý cân chuyên dụng
- Kết nối bộ chỉ thị PR436 qua chuỗi truyền thông RS485 → RS232
- Lưu trữ tất cả ca cân, xuất báo cáo ngày/ca/tháng phục vụ quyết toán TKV
Thông số kỹ thuật MT-BS1200/pr
Chi tiết các thông số kỹ thuật chế tạo và tiêu chuẩn kiểm định nghiệm thu thực tế của dự án.
| Hạng mục / Thông số kỹ thuật | Giá trị đo lường / Tiêu chuẩn áp dụng |
|---|---|
HỆ THỐNG CÂN BĂNG TẢI TỔNG THỂ | |
| Mã hiệu cân | MT-BS1200/pr |
| Cấp chính xác | Cấp 1 TCVN (Sai số ≤ ±0,5%) |
| Năng suất tối đa | 1.500 tấn/giờ |
| Tốc độ băng tối đa | 3,2 m/s |
| Độ rộng băng tải | 800 mm (dải 650–1.200 mm) |
| Kết cấu khung cân | 4 giá con lăn trên 1 giường, treo tự lựa ổn định tâm |
| Chống xô cơ khí | 02 trục ngang và 02 trục dọc |
| Sai số khe hở trục quay | 0,02 mm |
| Sai số vị trí gá loadcell | 0,1 mm |
| Số lượng con lăn cân | 30 con lăn · lệch tâm ≤ 0,1 mm · bi SKF |
| Xuất xứ cân | Mai Thị / Việt Nam (lắp ráp & tích hợp) |
BỘ CHỈ THỊ PRACTICON PR436/MT 🇬🇧 | |
| Model · Hãng SX | PR436/MT · Practicon Anh Quốc |
| Độ phân giải | 1:65.000 · 16 bit |
| Truyền thông | Modbus RTU / ASCII (kết nối SCADA/PLC) |
| Tự động Zero (Auto Zero) | Có |
| Nhiệt độ làm việc | 0°C đến 50°C |
LOADCELL LAUMAS SL500 🇮🇹 | |
| Hãng SX · Số lượng | Laumas Italy · 4 cái |
| Model · Kiểu gá | SL500 · Kiểu chữ S, gá kéo tự lựa |
| Tải trọng định mức | 500 kg/cái (tổng tải 2.000 kg) |
| Tỷ lệ đầu ra | 2 mV/V ± 0,2% |
| Điện áp kích thích | 15 VDC max |
| Cấp bảo vệ · Vật liệu | IP67 · Thép hợp kim |
| Quá tải an toàn / phá huỷ | 150% / 300% F.S |
HỆ THỐNG CAMERA GIÁM SÁT HIKVISION | |
| Camera IP | Hikvision DS-2CD2043G2-I · 4Mp · IR 40m |
| Đầu ghi hình | Hikvision DS-7604NI-K1 · 4 kênh · HDD 1TB |
| Màn hình quan sát | Thinkvision S22E-19 · 21,5" · 1920×1080 |
| Bộ chuyển đổi quang điện | 3Onedata 1100-S/20 · 100Mbps |
| Cáp quang truyền dẫn | 200 mét · Cáp quang 4Fo chống nhiễu |
BỘ ĐO TỐC ĐỘ & PHẦN MỀM QUẢN LÝ | |
| Bộ đo tốc độ | MT-L-TS-100 · Bánh xe mã hoá · max 5 m/s |
| Phần mềm quản lý cân | Mai Thị · Tặng kèm HDD 1TB · Báo cáo TKV |
| Giao tiếp phần mềm | RS485 → RS232 |
| Máy tính vận hành | HP 280 Pro G5 + V19 HD 18,5" · 24/7 |
Hình ảnh thực tế
Điều làm dự án này đặc biệt
Những năng lực cốt lõi và giá trị kỹ thuật thực tế khẳng định sự tin cậy trong các dự án của Mai Thị.
Tích hợp Cân + Camera — Lần đầu trong danh mục
Dự án Than Khánh Hoà là trường hợp đặc biệt trong danh mục của Mai Thị: lần đầu tiên một hợp đồng cân băng tải bao gồm đồng thời hệ thống camera giám sát tích hợp hoàn chỉnh. Giải pháp kép này giúp Công ty quản lý toàn diện khu vực cân — không chỉ biết "bao nhiêu tấn" mà còn biết "xe nào, giờ nào, diễn ra như thế nào".
Chuỗi linh kiện châu Âu Practicon + Laumas
Đây là dự án Mai Thị sử dụng chuỗi linh kiện châu Âu hoàn chỉnh cho các bộ phận đo lường cốt lõi: loadcell Laumas Italy và bộ chỉ thị Practicon Anh — cả hai đều là thương hiệu công nghiệp uy tín lâu đời. Sự kết hợp này đảm bảo độ chính xác và độ tin cậy ở mức cao nhất, phù hợp với yêu cầu kiểm định nhà nước và thanh toán thương mại sản lượng than tại một đơn vị thành viên TKV.
Trúng thầu cạnh tranh tại DN nhà nước
Hợp đồng được ký kết sau quá trình đấu thầu cạnh tranh, với kết quả được Giám đốc Công ty than Khánh Hoà – VVMI phê duyệt theo QĐ số 2090/QĐ-ĐTXD. Việc trúng thầu tại một đơn vị thành viên TKV đòi hỏi Mai Thị phải đáp ứng đầy đủ hồ sơ năng lực, tiêu chuẩn kỹ thuật và giá cạnh tranh — khẳng định vị thế của Mai Thị là nhà cung cấp đủ tiêu chuẩn cho các tập đoàn công nghiệp nhà nước lớn.
Bảo hành 12 tháng + cử người trong 24h
Bảo hành miễn phí 12 tháng từ ngày nghiệm thu. Trong vòng 24 giờ (kể cả ngày nghỉ) từ ngày yêu cầu, Mai Thị phải cử cán bộ đến thực hiện. Nếu không cử người đúng thời hạn, Bên A có quyền thuê ngoài và toàn bộ chi phí do Mai Thị chịu. Phạt chậm tiến độ 0,3%/ngày, tối đa 8% giá trị hợp đồng — đảm bảo Mai Thị thực hiện đúng cam kết 30 ngày.
