Cân băng tải · Mai ThịNăng suất tối đa 1.200t/h · Cấp chính xác Cấp 0,5 · Số giường cân 4giường · Tốc độ băng 3,0m/s

Cân băng tải OJ1436E2-4B1000

Name: Cân băng tải OJ1436E2-4B1000
Brand: Mai Thị
SKU: oj1436e2-4b1000

Hệ thống cân băng tải OJ1436E2-4B1000 với năng suất tối đa 1.200 tấn/giờ, cấp chính xác 0,5, tốc độ đến 3 m/s. Hệ thống gồm bộ chỉ thị thông minh OJ1436E2 màn hình cảm ứng 4,3 inch, 04 loadcell Tedea-Huntleigh đạt chuẩn C3/IP66 và cảm biến tốc độ G2-20, lắp trên 04 giường cân thép với chiều dài cân 4,8 m. Dữ liệu được đồng bộ lên nền tảng đám mây smartTONNES®, nên có thể theo dõi và xuất báo cáo từ xa trên điện thoại hoặc máy tính.

Năng suất cân lớn nhất (Qmax)

1.200t/h

Cấp chính xác

0.5

Tốc độ băng tải (v)

đến 3m/s

Chiều dài cân (L)

4.8m

Phóng to chi tiết1 / 7

Xem

Xem

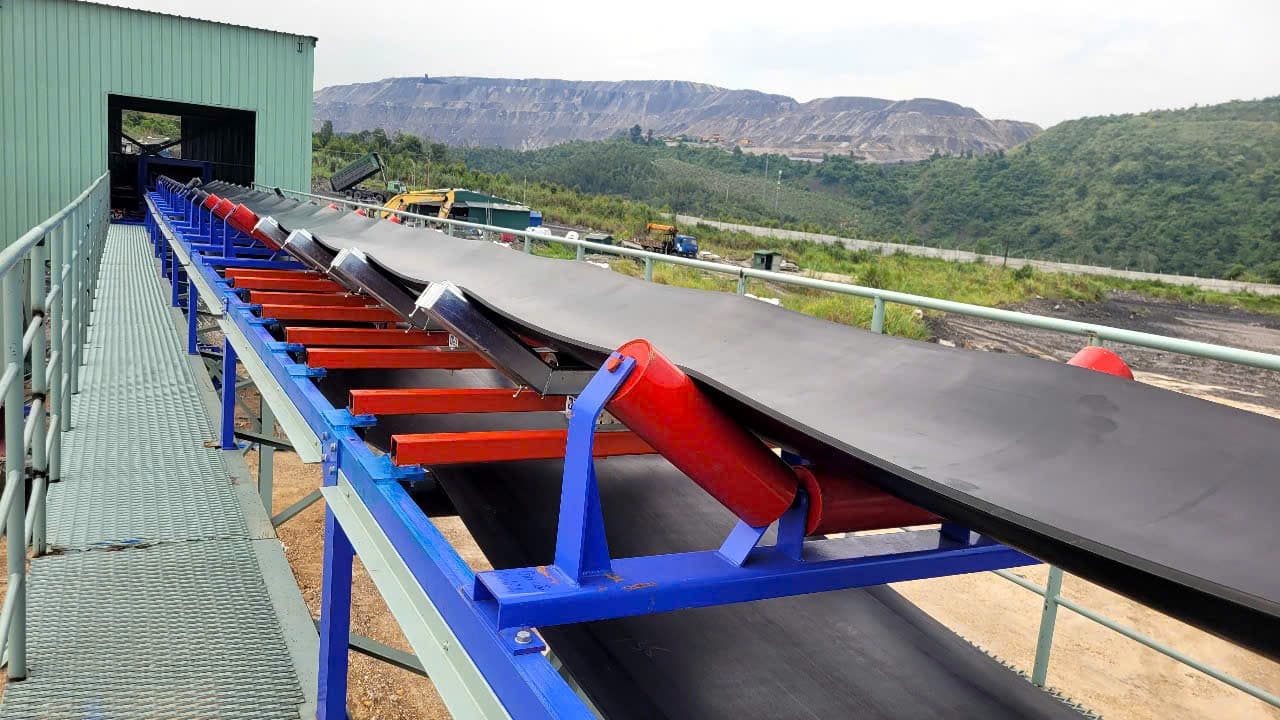

Cân băng tải OJ1436E2-4B1000 lắp trên tuyến băng tải ngoài trời

Toàn cảnh cân băng tải OJ1436E2-4B1000 nhìn từ bên hông

Giải pháp cân tối ưu chi phí & mặt bằng cho doanh nghiệp

Thiết kế đạt chuẩn kiểm định Đo lường Chất lượng Việt Nam (TCĐLCL) sẵn sàng cho giao dịch thương mại hợp pháp. Khung bàn cân vững chắc, cảm biến lực chính xác cao, thời gian thi công nhanh giúp trạm cân đi vào hoạt động sớm nhất.

Thông số kỹ thuật

Cấu hình chi tiết Cân băng tải OJ1436E2-4B1000

Thông số kỹ thuật

Năng suất cân lớn nhất (Qmax)	1.200 t/h
Năng suất cân nhỏ nhất (Qmin)	240 t/h
Giá trị độ chia tổng (d)	100kg
Giá trị độ chia kiểm (dk)	10kg
Cấp chính xác	0.5
Tốc độ danh nghĩa băng tải (v)	đến 3m/s
Chiều dài cân (L)	4.8m
Bộ chỉ thị	01 bộ OJ1436E2 — OJ:S VÅGSYSTEM (Thụy Điển)
Đầu đo điện tử	04 bộ 01330, Max 500 kg — Tedea-Huntleigh
Cảm biến tốc độ	01 bộ G2-20 — OJ:S VÅGSYSTEM
Giường cân	04 giường thép, 1,4 × 0,56 m/giường
Dàn con lăn	01 dàn/giường cân

Giường cân, loadcell và cảm biến tốc độ

Kiểu giường cân	Tổ hợp 4 con lăn cân đơn, mỗi con lăn 1 loadcell riêng
Loại loadcell	Nén (compression), vật liệu nhôm
Tín hiệu ra định mức	2,0 ± 0,2 mV/V
Sai số tổng	±0,0200% tín hiệu định mức
Nhiệt độ – 0	±0,0023% tín hiệu định mức/°C
Nhiệt độ tải	±0,0010% tải áp dụng/°C
Sai số lệch tâm	±0,0025% tải định mức/cm
Dải nhiệt độ an toàn	-20°C đến +70°C
Dải nhiệt độ bù	-10°C đến +40°C
Cấp chính xác / bảo vệ	C3 / IP66
Cảm biến tốc độ	Đĩa xung cắt laser; mã hóa quay bằng công tắc tiệm cận NPN

Bộ chỉ thị OJ1436

Nguồn cấp	90–264 VAC hoặc 10–36 VDC, 15VA, cầu chì 1A tự phục hồi
Màn hình	TFT màu 4,3" (16 triệu màu), cảm ứng điện trở
Đầu vào loadcell	10V DC/125mA, nối song song 1–4×350Ω; dải 0–20mV đến 2,5V; lọc 0,2–20Hz; tới 65.000 vạch chia nội bộ
Đầu vào tacho	12VDC/120mA, chống ngắn mạch; NPN 3 dây hoặc Shaft Encoder; dải 0–220Hz
Đầu vào digital	2 tiếp điểm khô (volt-free)
Đầu ra relay	4 relay khô, 250VAC hoặc 30VDC, 5A
Cổng truyền thông	1× RS232/RS422-485, 1× USB 2.0; Modbus ASCII, SABUS, Modbus RTU
Mạng tùy chọn	Ethernet, EtherNet/IP, Profibus DP, Modbus TCP, DeviceNet
Analog tùy chọn	Ra 0–20mA / 4–20mA / 0–10V; vào 4–20mA
Vỏ hộp	Lắp panel DIN 144×96×154mm, khoét panel 138×92mm; nắp trong suốt IP65 tùy chọn
Môi trường	Vận hành -20°C~+50°C, 20–80%RH không ngưng tụ; bảo quản -40°C~80°C

Cấu tạo & Thiết bị chính

Thành phần cốt lõi của hệ thống

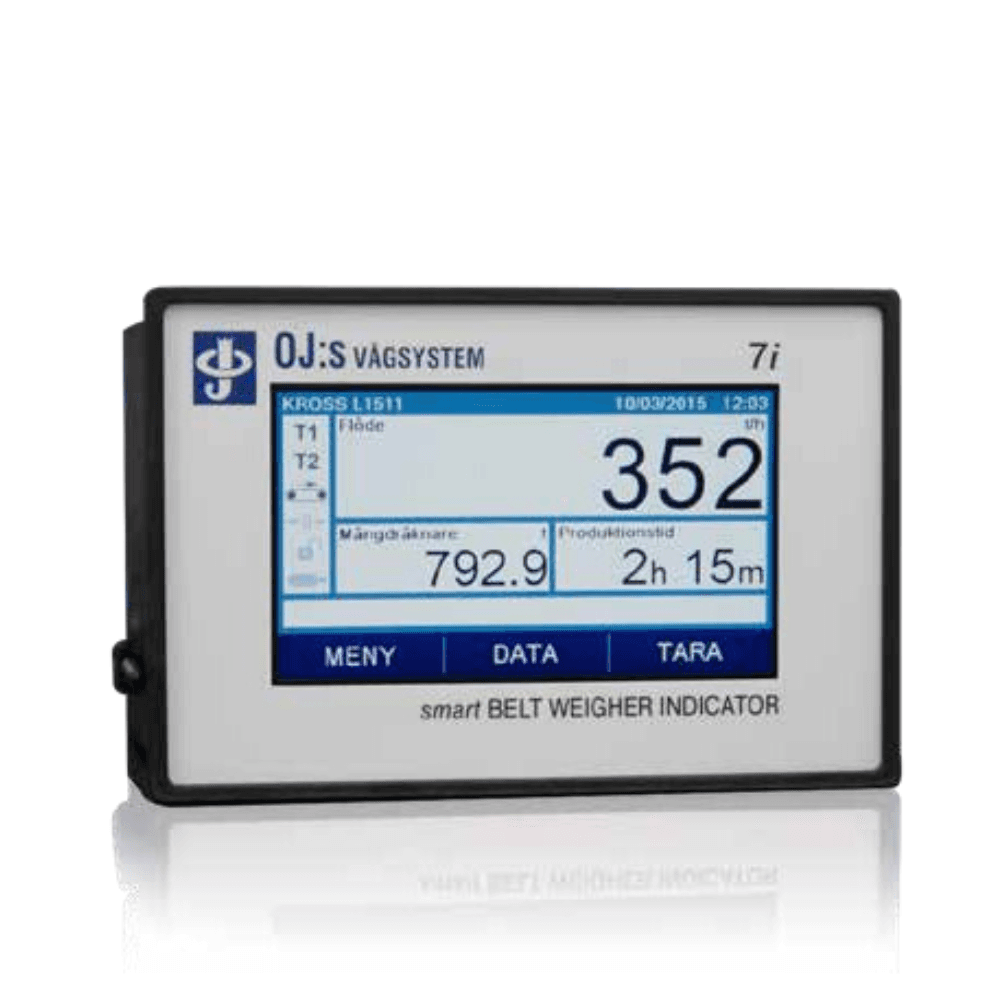

Bộ chỉ thị OJ1436E2

màn hình cảm ứng màu 4,3", tự động chỉnh điểm 0. Có cổng RS232/485, USB, hỗ trợ Modbus và kết nối được với nền tảng đám mây smartTONNES®

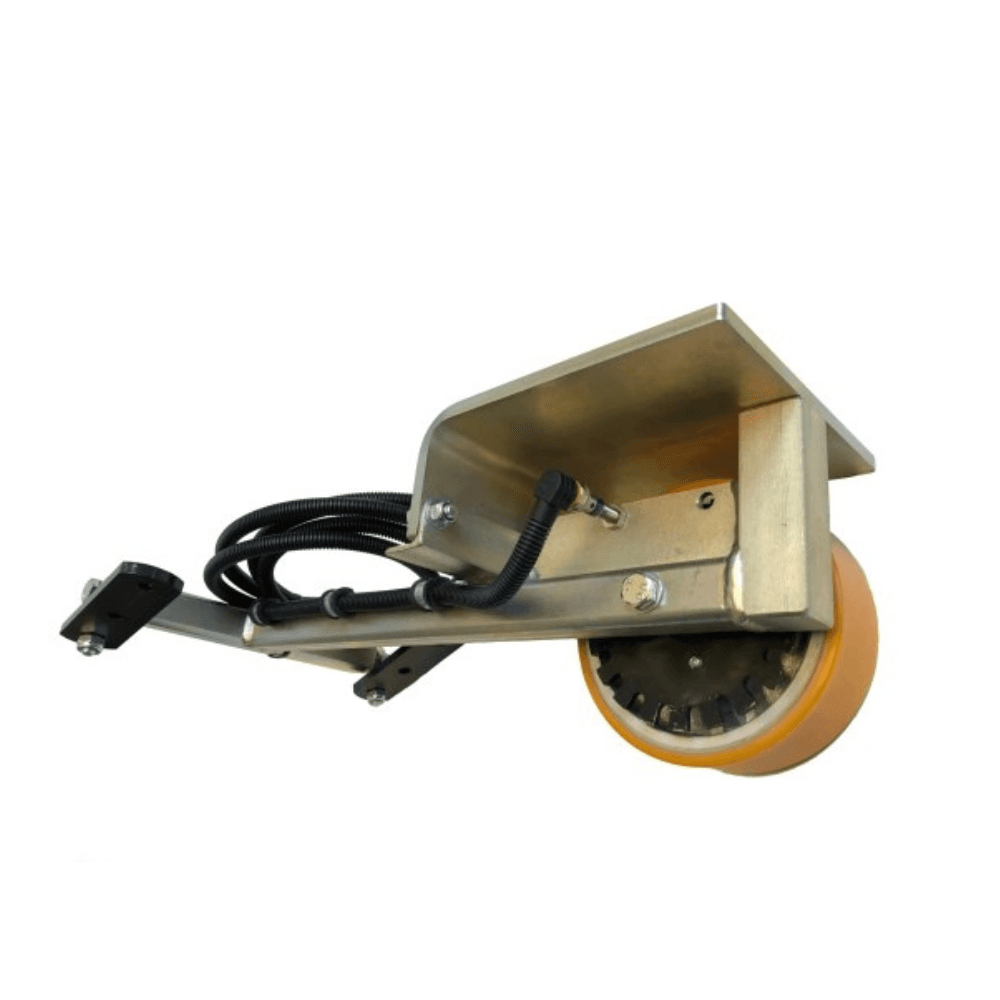

Cảm biến tốc độ G2-20

Đĩa xung cắt laser và công tắc tiệm cận NPN, đo chính xác tốc độ băng tải.

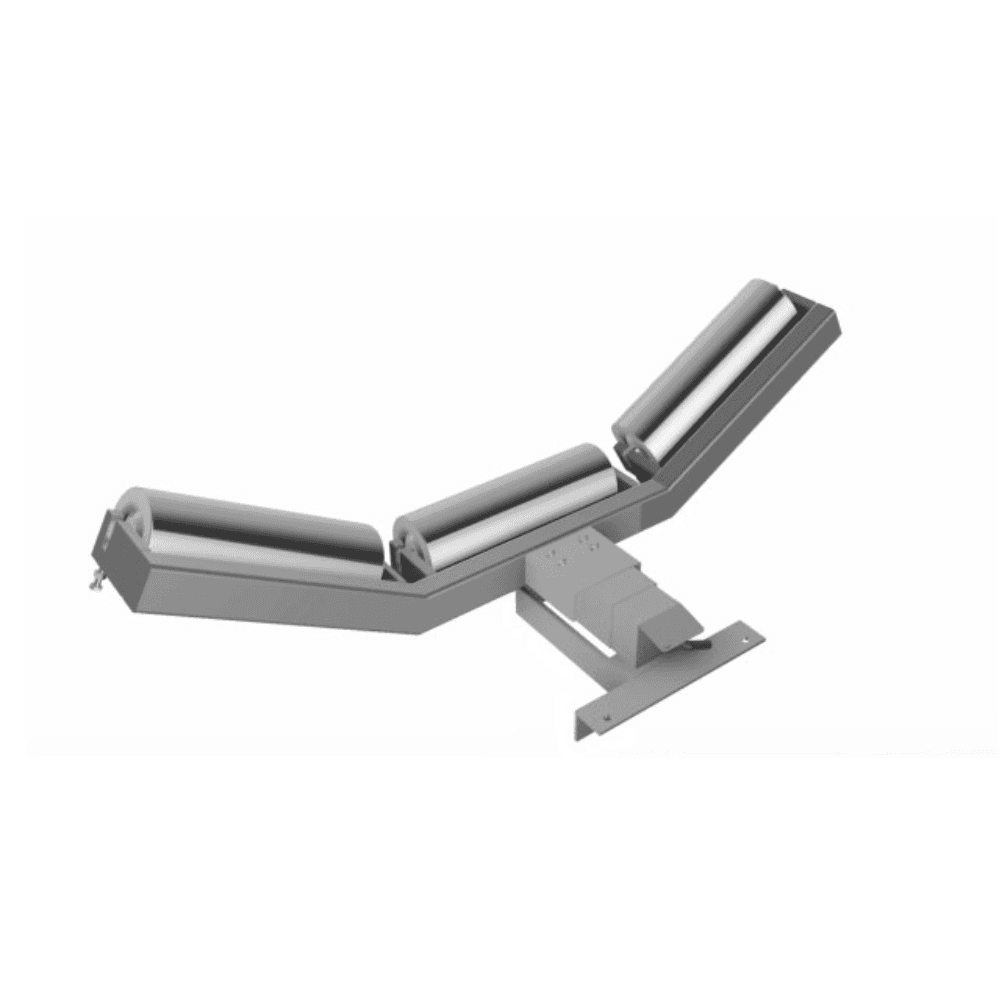

Giường cân

kích thước 1,4 × 0,56 m/giường. Mỗi giường có 1 con lăn cân với loadcell riêng, tổng chiều dài cân 4,8 m.

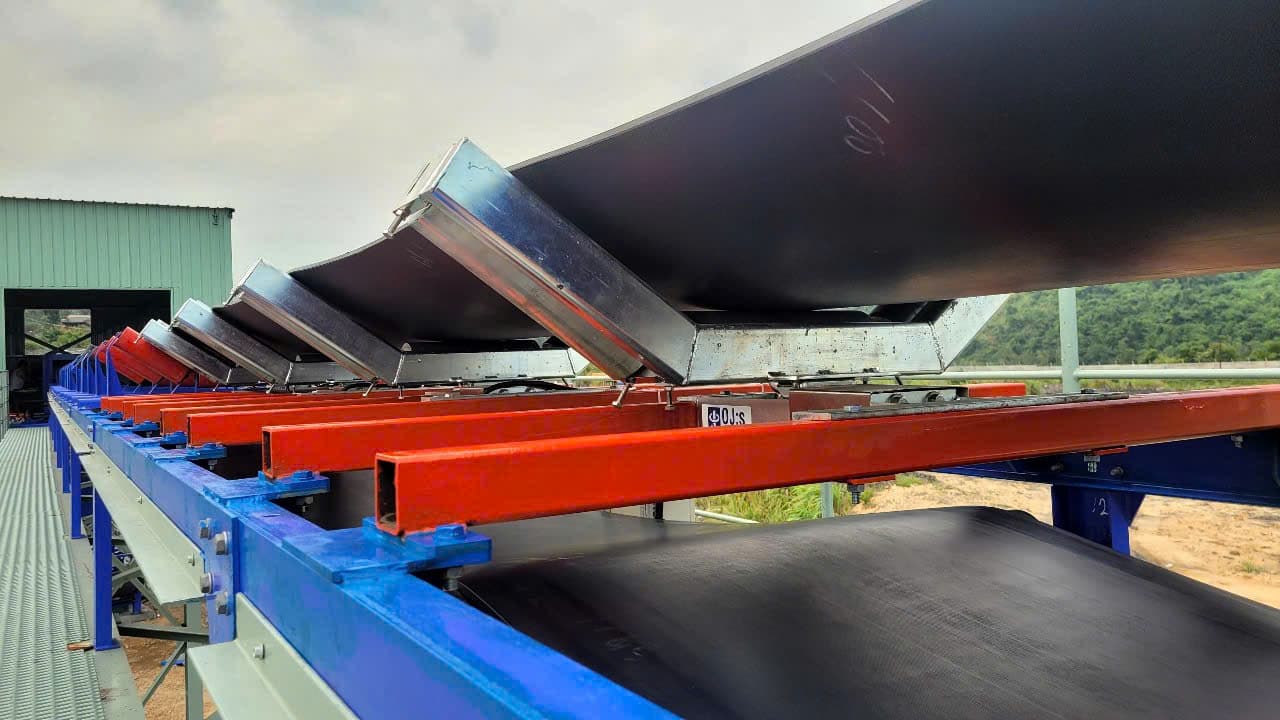

Đầu đo Tedea-Huntleigh 01330

Max 500kg/đầu, độ chính xác cao, chịu tải nặng, vật liệu nhôm, cấp bảo vệ IP66.

Khả năng ứng dụng

Ứng dụng phổ biến trong sản xuất & thương mại

Khai thác mỏ & đá

Giám sát lưu lượng vật liệu thời gian thực, tối ưu hiệu suất.

Xi măng & nhiệt điện

Định lượng nguyên liệu chính xác, chất lượng phối trộn ổn định.

Hóa chất & phân bón

Cân chính xác bột, hạt cho công thức phối trộn đồng nhất.

Chế biến thực phẩm & TĂCN

Giám sát năng suất liên tục trên dây chuyền sản xuất.

Logistics

Cân chính xác, tránh quá tải, tranh chấp.

Ưu thế vượt trội

Vì sao khách hàng chọn Cân băng tải OJ1436E2-4B1000?

Độ chính xác 0,5

Đáp ứng yêu cầu kiểm định nghiêm ngặt

Thiết kế module tương thích nhiều loại băng tải

Đễ lắp đặt trên mọi địa hình

Hiệu chuẩn nhanh

Bằng quả cân chuẩn hoặc vật liệu thật

Giám sát & xuất báo cáo từ xa

Qua smartTONNES® trên điện thoại, máy tính bảng, máy tính

Thông tin chi tiết

test

Hình ảnh thực tế

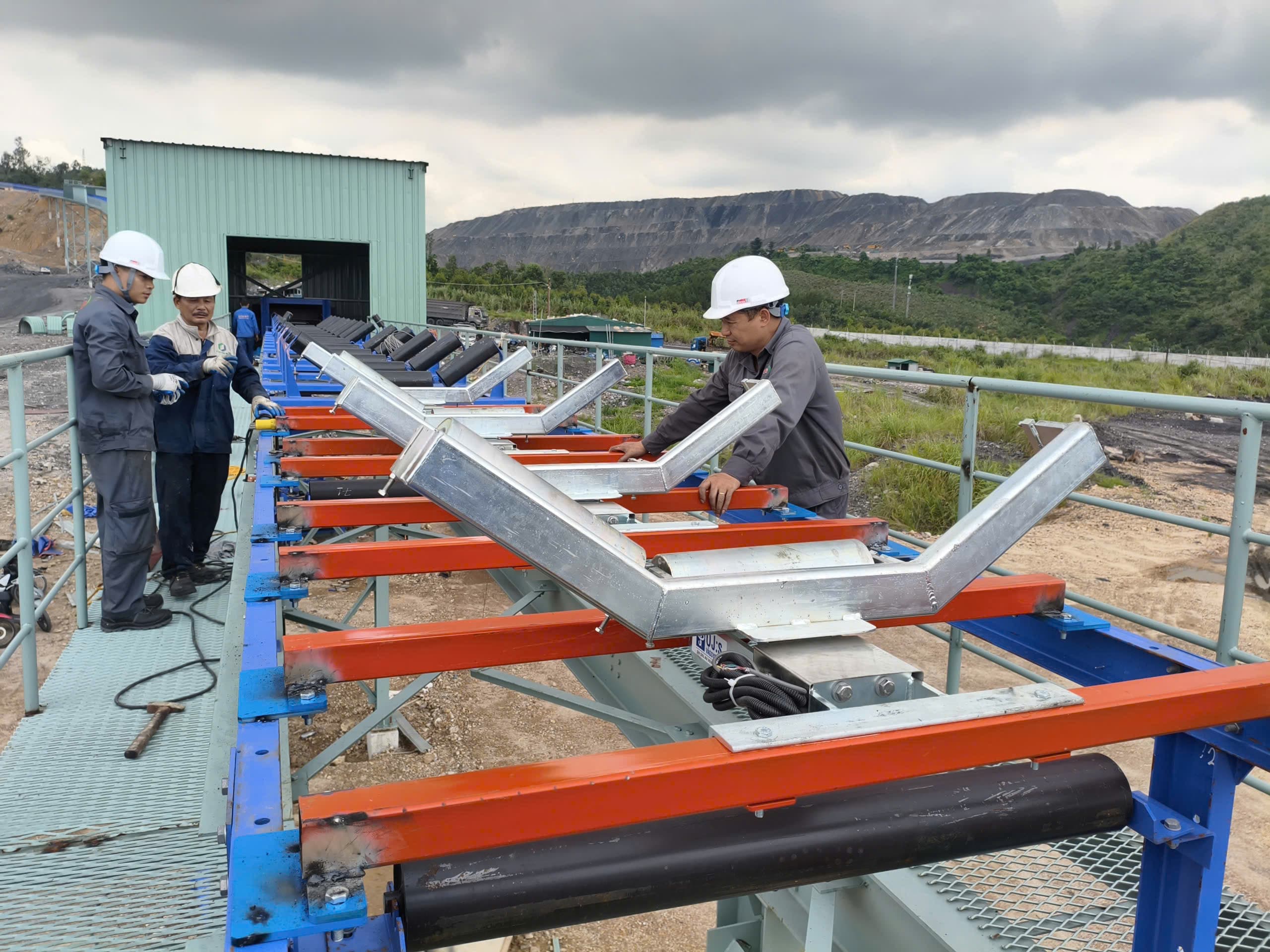

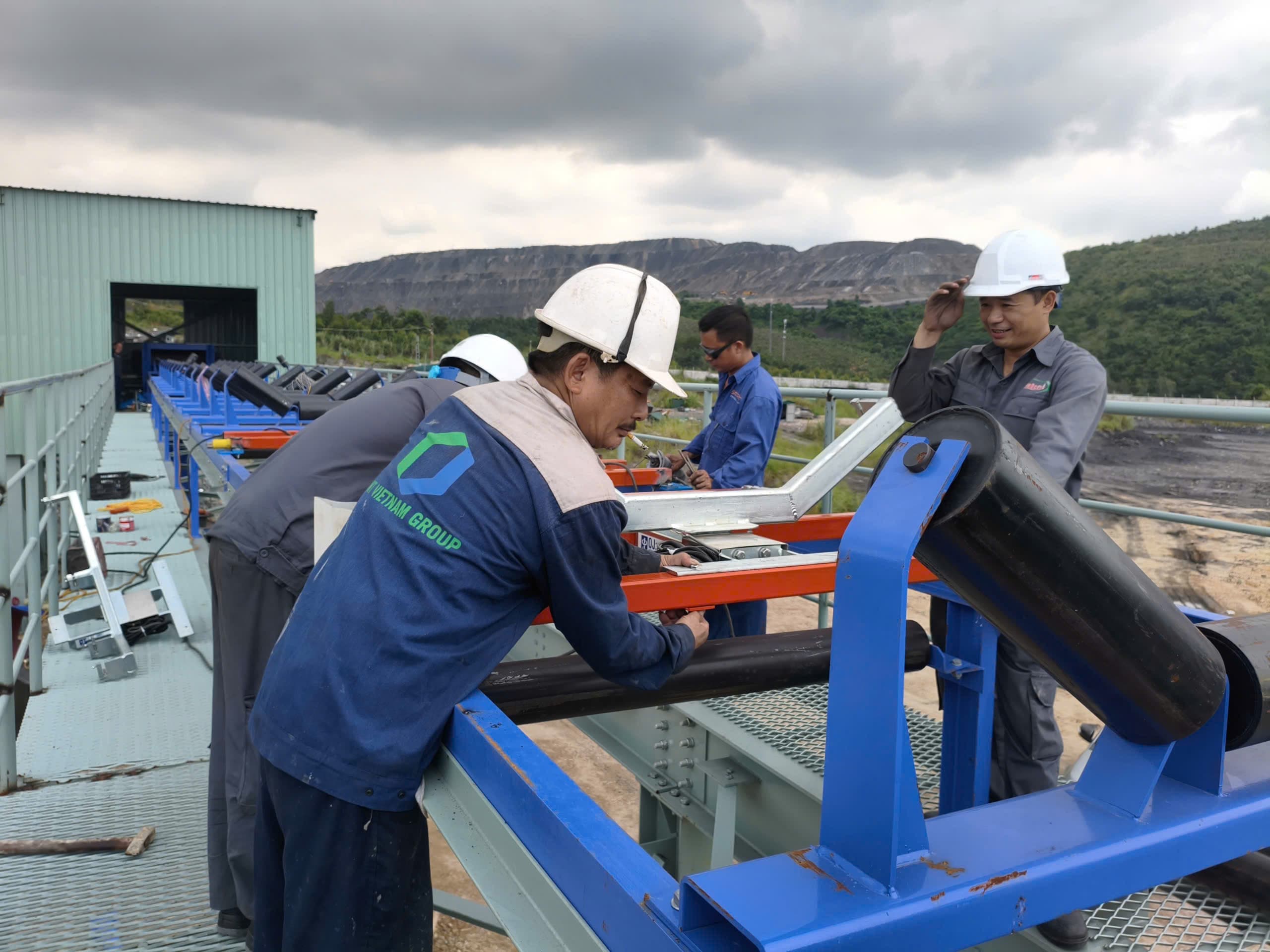

Lắp đặt & Bàn giao tại công trình

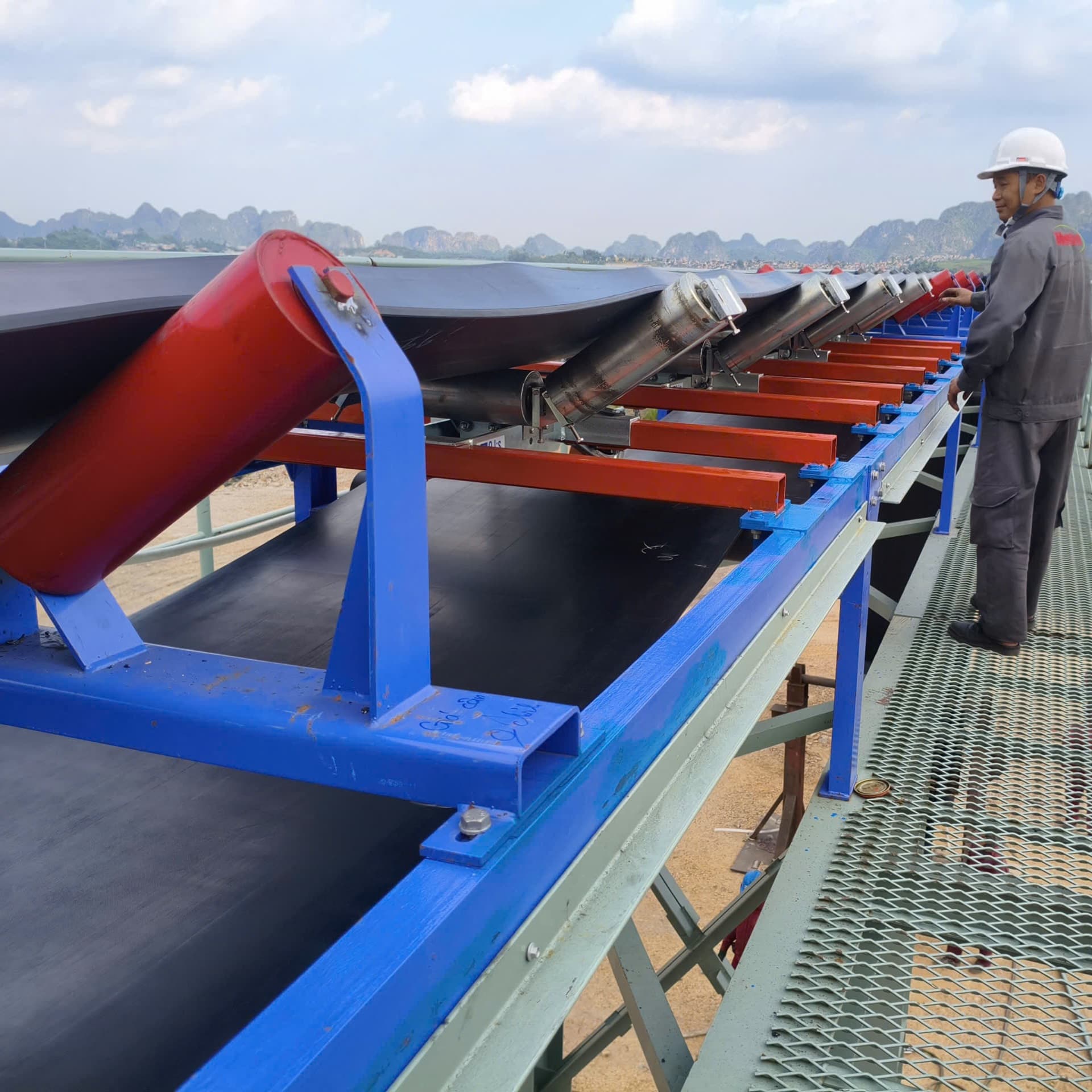

Kiểm thử

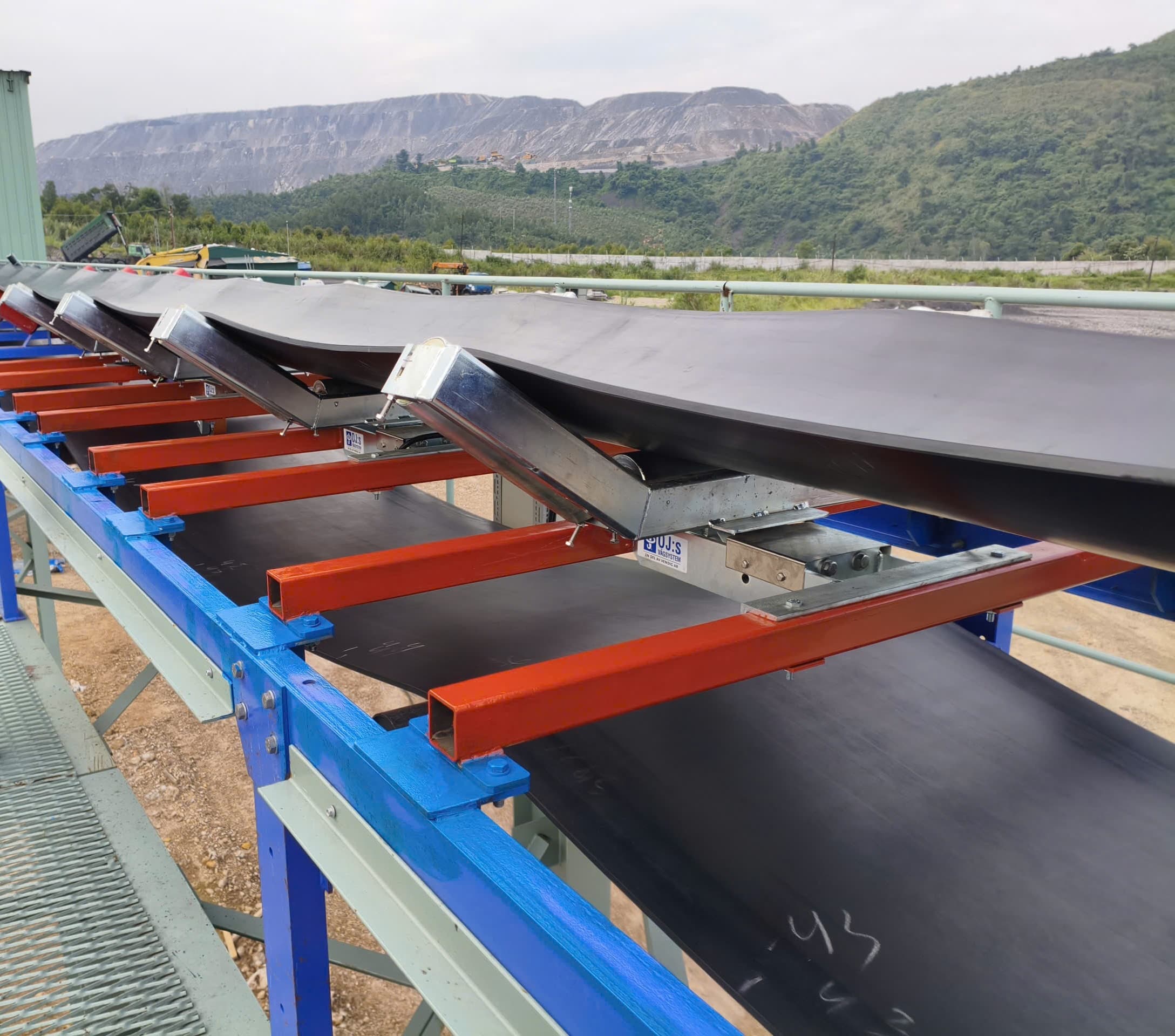

Chi tiết cân

Cân băng tải OJ1436E2-4B1000 lắp trên tuyến băng tải ngoài trời

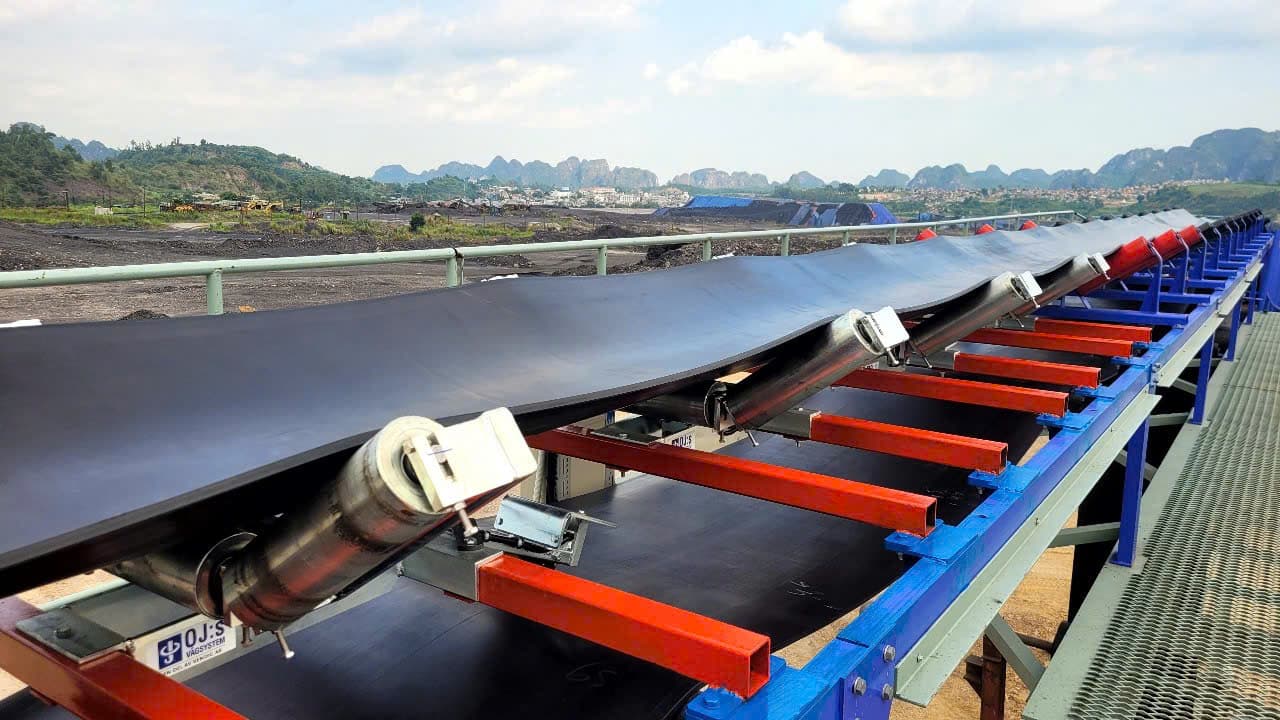

Toàn cảnh cân băng tải OJ1436E2-4B1000 nhìn từ bên hông

Giải đáp thắc mắc

Câu hỏi thường gặp về Cân băng tải OJ1436E2-4B1000

Cân đo được năng suất từ 240 đến 1.200 tấn/giờ, cấp chính xác 0,5. Cân chạy được với băng tải tốc độ đến 3 m/s và đo liên tục mà không cần dừng dây chuyền.

Có. Bộ chỉ thị OJ1436E2 kết nối với nền tảng đám mây smartTONNES®, nên bạn xem lưu lượng tức thời, tổng khối lượng và xuất báo cáo từ xa ngay trên điện thoại, máy tính bảng hoặc máy tính. Cân cũng có cổng RS232/485, USB và hỗ trợ Modbus để kết nối với hệ thống PLC/SCADA của nhà máy.

Cân hiệu chuẩn nhanh bằng quả cân chuẩn hoặc bằng vật liệu thật, và tự động chỉnh điểm 0 khi vận hành. Hệ thống thiết kế dạng module, lắp thẳng lên khung băng tải hiện có, phù hợp với nhiều loại băng tải nên không phải thay mới cả tuyến băng.

Sản phẩm tương tự

Các model khác trong danh mục

Cân băng tải phòng nổ MT-BS1200

Cân lưu lượng liên tục chuyên dụng cho hầm lò than có khí và bụi nổ — tiêu chuẩn phòng nổ Exd[ia]I được Trung tâm An toàn mỏ Vinacomin chứng nhận thử nghiệm kiểu (TTATM Vilas 170). Năng suất 1.200 t/h, cấp chính xác 1 TCVN, đang vận hành tại Than Dương Huy, Khe Chàm, Hồng Thái và nhiều đơn vị TKV.

Xem chi tiết

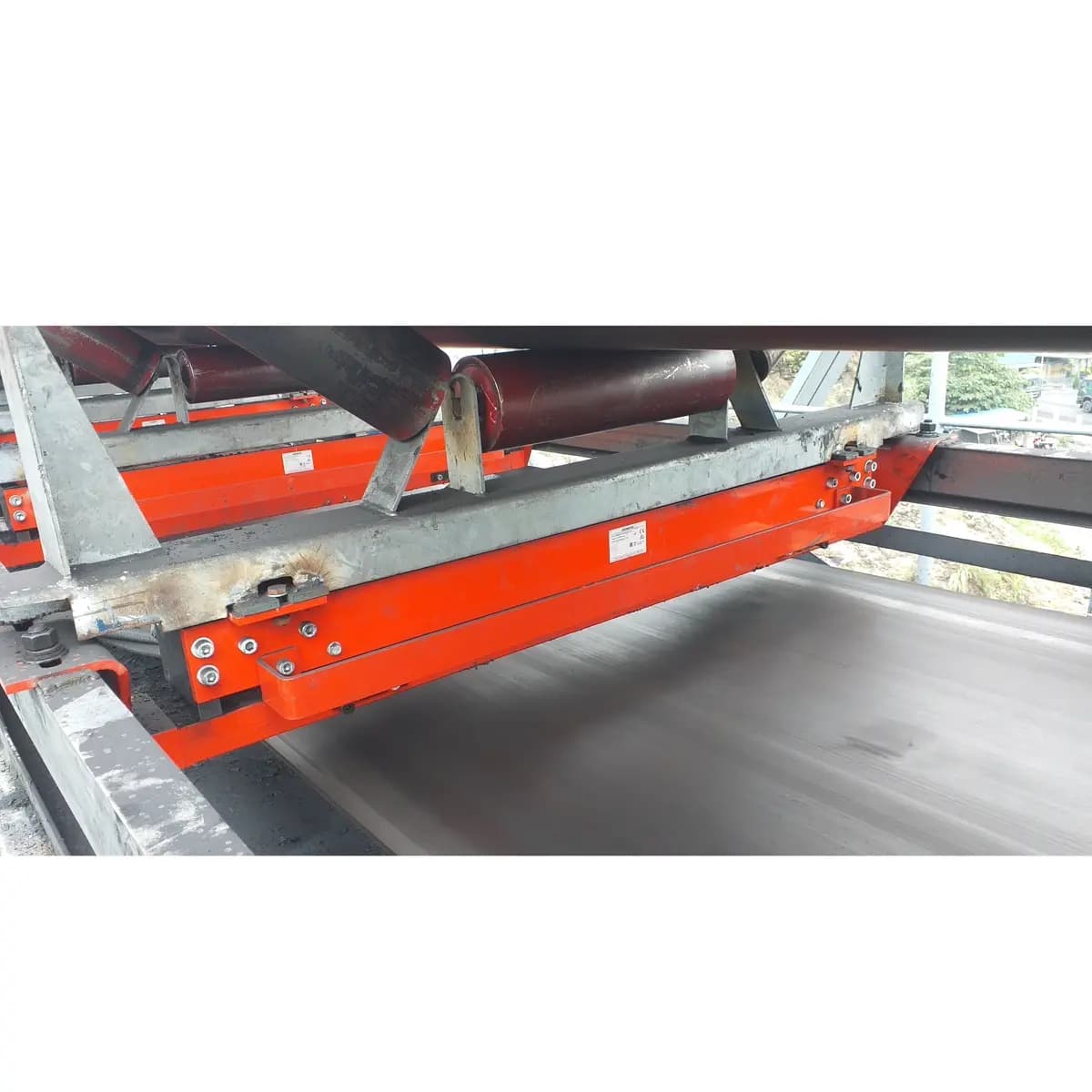

Cân băng tải Siemens Milltronics lắp đặt dưới băng tải - cấu hình cam đỏ nhãn SIEMENS

Cân băng tải Siemens Milltronics MMI-3

Hệ thống cân lưu lượng liên tục cao cấp nhất trong danh mục Mai Thị — năng suất 1.500 t/h, độ chính xác ±0,125% (Cấp I TCVN), bộ chỉ thị BW500 tích hợp PID, cảm biến tốc độ WS300 IP67. Đang vận hành tại Than Nam Mẫu, Than Uông Bí, Than Hạ Long và nhiều nhà máy lớn.

Xem chi tiết

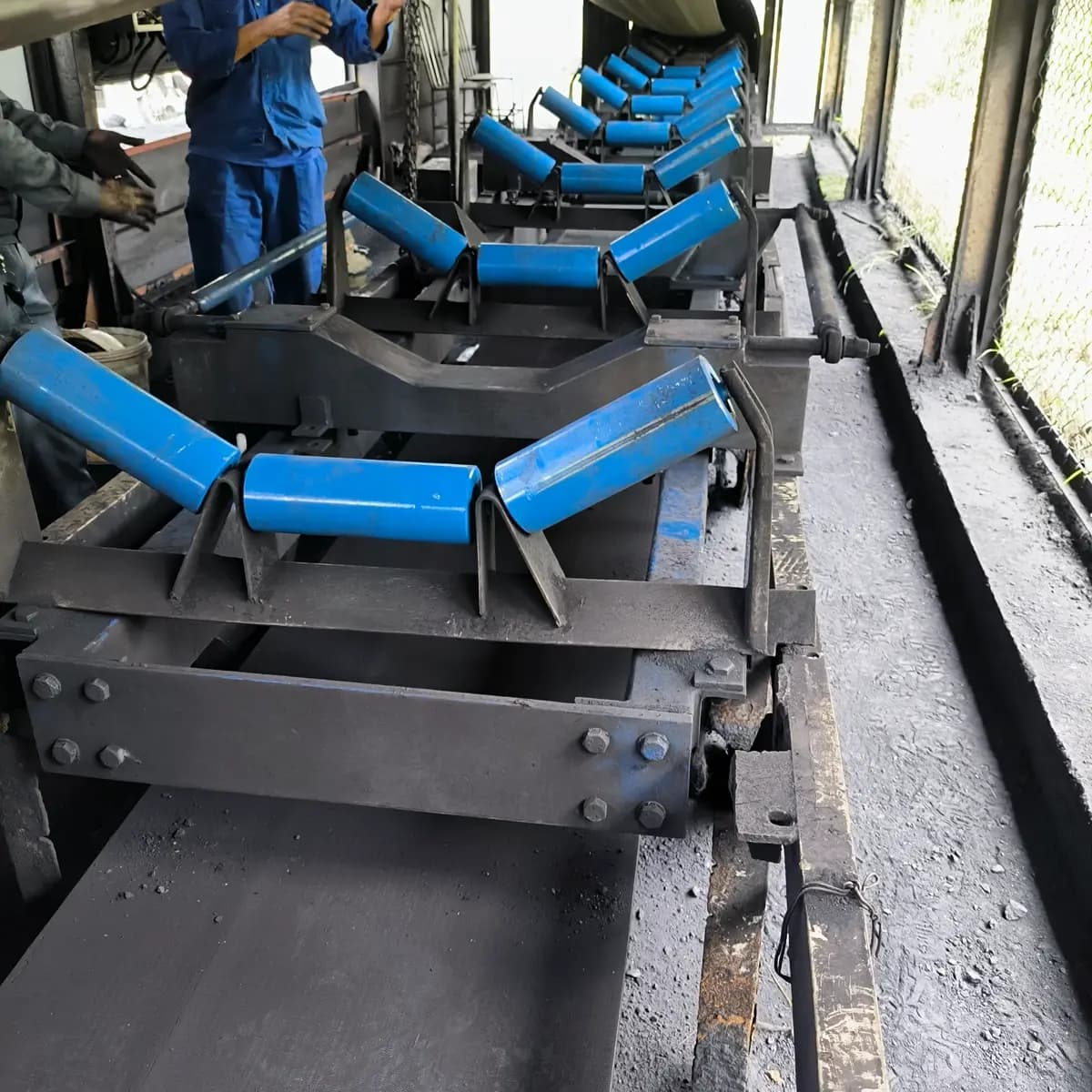

Cân băng tải MT-BS1200/PR-500
