Loadcell xoắn — Cảm biến dầm uốn kép tuyến tính cao
Loadcell xoắn (bending beam / dầm uốn kép) là cảm biến tải trọng hoạt động theo nguyên lý dầm uốn song song — hai cổ uốn đối xứng chuyển đổi lực nén thẳng đứng thành biến dạng uốn tuyến tính cao. Thích hợp cho cấu hình 4 góc cân sàn 50–2.000 kg, cân băng tải nhỏ, cân bồn phễu phối liệu.
Giải pháp cân tối ưu chi phí & mặt bằng cho doanh nghiệp
Thiết kế đạt chuẩn kiểm định Đo lường Chất lượng Việt Nam (TCĐLCL) sẵn sàng cho giao dịch thương mại hợp pháp. Khung bàn cân vững chắc, cảm biến lực chính xác cao, thời gian thi công nhanh giúp trạm cân đi vào hoạt động sớm nhất.
Cấu hình chi tiết Loadcell xoắn — Cảm biến dầm uốn kép tuyến tính cao
| Vật liệu | Hợp kim thép nikenvữa hoặc inox SUS304/SUS316 |
|---|---|
| Tải trọng định danh | 10 · 20 · 50 · 100 · 200 · 250 · 500 kg |
| Quá tải an toàn | 150% tải trọng định danh |
| Quá tải phá hủy | 300% tải trọng định danh |
| Cơ cấu lắp đặt | Lỗ ren 2 đầu — lắp 4 góc cân sàn |
| Cấp bảo vệ | IP67 (keo bảo vệ) hoặc IP68 (hàn kín bellows inox) |
| Nhiệt độ hoạt động | -10°C đến +60°C |
| Nhiệt độ bù sai số | -10°C đến +40°C |
| Cấp chính xác | C2, C3 theo OIML R60 |
|---|---|
| Tín hiệu đầu ra | 2 mV/V ± 0,1% |
| Điện áp cấp | 5 – 15 VDC |
| Sai số phi tuyến | ≤ 0,020% F.S |
| Sai số lặp lại | ≤ 0,010% F.S |
| Kết nối | 4 dây hoặc 6 dây shielded cáp 3m |
| Trở kháng vào | ≈ 400 Ω |
| Trở kháng ra | ≈ 350 Ω |
So sánh trong phân khúc
Đối chiếu thông số kỹ thuật và điều kiện vận hành giữa các model để lựa chọn giải pháp tối ưu cho mặt bằng và ngân sách của bạn.
| Tiêu chí | Loadcell xoắn (Bending Beam)Hiện tại | Loadcell đơn (Single Point) | Loadcell chữ Z |
|---|---|---|---|
| Số lượng / bàn cân | 4 bộ (4 góc bàn) ✓ | 1 bộ (tâm bàn) | 2 hoặc 4 bộ (treo) |
| Dải tải định danh / cell | 10 kg – 500 kg (tổng 2T) | 0,3 kg – 500 kg | 25 kg – 10 tấn |
| Cấp chính xác OIML | C2 / C3 (tuyến tính cao) ✓ | C3 | C3 / C4 |
| Kích thước bàn cân | Vừa & lớn (80×80 – 150×150 cm) | Nhỏ (≤60 × 60 cm) | Phễu treo tự do |
| Độ bền môi trường ẩm | IP68 Bellows hàn kín ✓ | IP65 – IP68 | IP67 |
Thành phần cốt lõi của hệ thống
Dầm uốn kép — Hai cổ uốn song song
Khối kim loại phay CNC với hai vùng tiết diện giảm (cổ uốn) song song — tạo phân bố biến dạng đều đặn khi chịu lực nén thẳng đứng, bù trừ lực ngang tốt hơn dầm đơn.
4 Strain gauge full-bridge đối nghịch
4 strain gauge dán chính xác tại 2 cổ uốn: 2 gauge mặt trên chịu kéo (điện trở tăng), 2 gauge mặt dưới chịu nén (điện trở giảm), tối đa hóa biên độ tín hiệu điện áp ra.

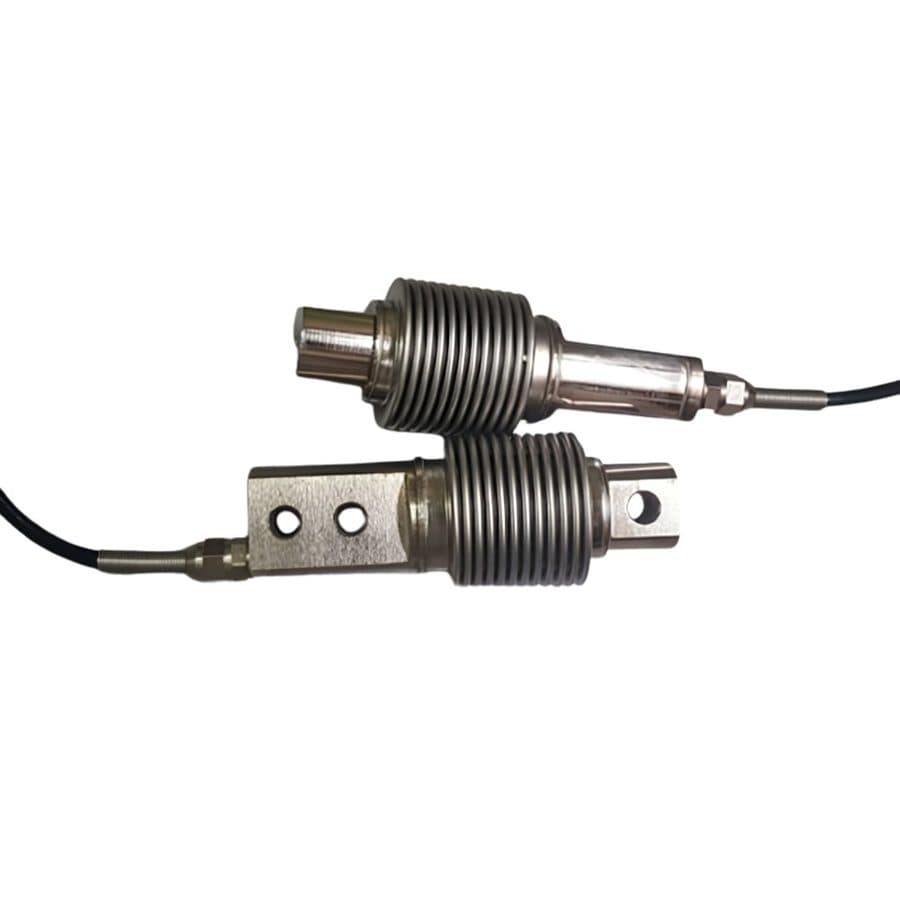

Màng xếp kim loại Bellows hàn kín (Phiên bản IP68)
Ống xếp inox (metal bellows) hàn laser bọc kín khu vực strain gauge, ngăn hoàn toàn hóa chất ăn mòn, dung môi và nước áp lực xâm nhập.
Chân lắc tự lựa cao su giảm chấn
Chân đế ren vặn tích hợp bi tự lựa và đệm cao su giảm chấn, giúp hấp thu rung động nhẹ khi đặt hàng hóa lên bàn cân.
Ứng dụng phổ biến trong sản xuất & thương mại
Cân sàn công nghiệp 4 góc (100 – 2.000 kg)
Ứng dụng phổ biến nhất: 4 loadcell xoắn đặt tại 4 góc bàn cân sàn công nghiệp trong kho hàng, bến bãi, xưởng sản xuất.
Cân băng tải định lượng mini
Lắp đặt cho cân băng tải lưu lượng thấp dưới 30 tấn/giờ, cấu trúc dầm uốn ổn định phản hồi lưu lượng vật liệu liên tục.
Cân phễu định lượng & Bồn phối liệu
Đỡ đáy 3-4 góc của phễu cân định lượng trong dây chuyền sản xuất thức ăn gia súc, xi măng, sơn đóng thùng.
Checkweigher tốc độ cao ngành dược phẩm
Thời gian đáp ứng tín hiệu nhanh dưới 10ms giúp cân kiểm tra trọng lượng từng vỉ thuốc, chai lọ trên băng chuyền cao tốc.
Vì sao khách hàng chọn Loadcell xoắn — Cảm biến dầm uốn kép tuyến tính cao?
Độ tuyến tính và độ lặp lại xuất sắc
Cấu trúc dầm uốn song song mang lại độ tuyến tính cao vượt trội, sai số lặp lại chỉ ≤0,010% F.S, lý tưởng cho cân phòng lab và đóng gói dược phẩm.
Bố trí 4 góc vững chãi cho bàn cân diện tích lớn
4 loadcell bố trí 4 góc kết nối qua hộp nối 4 cổng, cho phép lắp bàn cân kích thước rộng đến 1,5×1,5m mà không lo võng sàn.
Phiên bản inox Bellows IP68 chịu hóa chất ăn mòn
Chịu được môi trường muối mặn ngành thủy sản, dung môi hóa chất và quy trình vệ sinh xịt rửa áp lực cao theo chuẩn GMP/HACCP.
Chi phí kinh tế, linh kiện thay thế phổ biến
Là dòng loadcell phổ biến hàng đầu trong công nghiệp chế biến, linh kiện Keli, Laumas, Vishay luôn sẵn có tại kho Mai Thị.
Thông tin chi tiết
Khối kim loại phay CNC với hai vùng tiết diện giảm (cổ uốn) song song — tạo phân bố biến dạng đều đặn khi chịu lực nén thẳng đứng.
4 strain gauge dán chính xác tại 2 cổ uốn: 2 gauge mặt trên chịu kéo, 2 gauge mặt dưới chịu nén, nối mạch cầu Wheatstone khuếch đại tín hiệu.
Hai đầu thân loadcell có lỗ ren tiêu chuẩn M8–M16: một đầu cố định vào khung cân, đầu kia đỡ mặt bàn cân qua chân tự lựa.
Cấu trúc dầm uốn kép cho độ tuyến tính và độ lặp lại xuất sắc — sai số tổng <0,02% F.S, phản hồi nhanh và chính xác.
