Cân băng tải phòng nổ Exd[ia]I MT-BS1200 — Than Quảng Hanh TKVThan Quảng Hanh · Mỏ Ngã Hai TKV
02 bộ cân băng tải MT-BS1200 phòng nổ tự sản xuất tại Việt Nam — đạt tiêu chuẩn Exd[ia]I bắt buộc cho hầm lò có khí mê-tan và bụi than nổ. Loadcell C3 sai số tổng 0,02%, năng suất 1.200 T/giờ trên băng B1000, ISO 9001:2015 — sản phẩm mới nhất 2024–2025.
- NĂNG SUẤT
- 1200 T/giờBăng B1000
- SỐ BỘ
- 02 bộ cânĐồng bộ
- LOADCELL
- C3 · 0,02%OIML R60
- THỜI GIAN
- 120 ngàyNghiệm thu 12/2024
Bối cảnh dự án & Bài toán kỹ thuật
Mỏ than Ngã Hai thuộc Than Quảng Hanh là khai trường hầm lò tại Cẩm Phả, Quảng Ninh. Hệ thống băng tải vận chuyển than trong hầm lò hoạt động trong môi trường có khí mỏ CH₄ (mê-tan) và bụi than — hai nguồn nguy hiểm cháy nổ đặc trưng, đòi hỏi mọi thiết bị điện trong hầm phải đạt tiêu chuẩn phòng nổ bắt buộc theo quy định an toàn mỏ.
Lần này Than Quảng Hanh mua qua Công ty CP Kinh doanh Thương mại và Dịch vụ Hà Nội — mô hình phổ biến trong TKV khi đơn vị sử dụng mua qua đơn vị cung ứng vật tư. Điều này cho thấy MT-BS1200 đã được đưa vào danh mục thiết bị đủ điều kiện cung cấp cho TKV qua nhiều kênh.

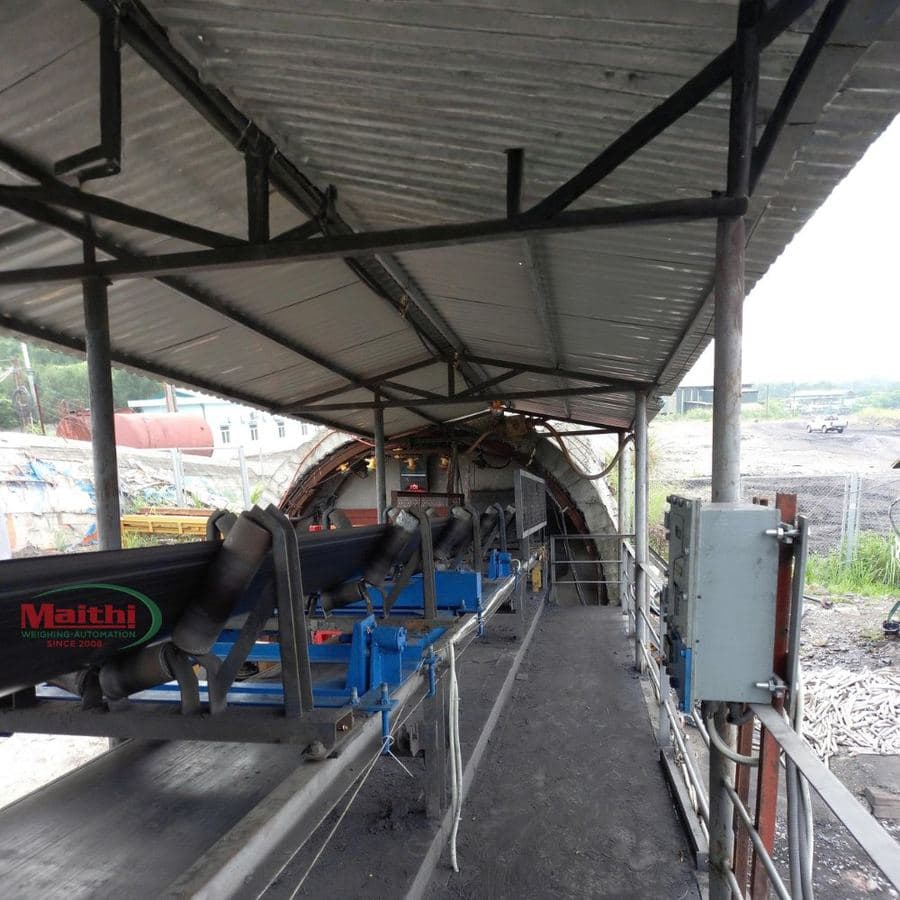

Băng tải than vào miệng hầm lò Ngã Hai với cân Mai Thị
Giải pháp kỹ thuật & Hạng mục thực hiện
Toàn bộ hệ thống được tích hợp trong vỏ tủ phòng nổ Exd[ia]I do Mai Thị tự sản xuất tại Việt Nam, đáp ứng tiêu chuẩn an toàn mỏ nghiêm ngặt nhất.
Cân + bộ chỉ thị + loadcell C3 + bộ đo tốc độ chống sốc 75G — toàn bộ tích hợp đồng bộ trong tủ phòng nổ chuẩn Exd[ia]I do Mai Thị tự thiết kế và sản xuất tại Việt Nam.
Cấu hình cân 2 cầu (2 giường loadcell) tương đương MMI-2 của Milltronics, đạt sai số ±0,5% trong dải lưu lượng 20–100% năng suất. Băng B1000 rộng 1.000mm, năng suất 1.200 T/giờ với tốc độ 3 m/s — phù hợp với tuyến băng tải vận tải than chính trong hầm lò lớn.
Loadcell cấp C3 theo OIML R60 — đây là cấp chính xác cao nhất trong phân loại loadcell công nghiệp OIML, cùng cấp với loadcell Siemens trong Milltronics MMI-3. Đây là thông số kỹ thuật chính xác cao nhất được Mai Thị ghi rõ trong hợp đồng cân băng tải phòng nổ tính đến nay.
Tủ điều khiển phòng nổ Exd[ia]I
Vỏ tủ thép đúc dày chịu áp lực nổ bên trong, tích hợp bộ chỉ thị cân và hệ thống nút ấn điều khiển xuyên mặt tủ đạt chuẩn an toàn tia lửa.
- Tiêu chuẩn phòng nổ Exd[ia]I cho hầm lò có khí mê-tan CH₄ và bụi than nổ
- Thông số tín hiệu an toàn tia lửa: U₀ = 12,8 VDC, I₀ = 82 mADC, C₀ ≈ 0 μF, L₀ ≈ 0 mH
- Nút ấn điều khiển đồng nhất trên mặt tủ phòng nổ, thao tác không cần mở tủ
![Hộp phòng nổ Exd[ia]I MT-BS1200 với biển CẤM MỞ KHI ĐANG CÓ ĐIỆN](/_next/image?url=%2Fapi%2Fmedia%2Ffile%2F8a7dfd2d.webp&w=3840&q=75)
Loadcell C3 OIML R60
Cảm biến lực kiểu chữ S đạt cấp chính xác cao nhất OIML R60, độ lặp lại 0,01%, dải nhiệt độ làm việc -30 đến 80°C phù hợp môi trường hầm lò khắc nghiệt.
- 02 loadcell kiểu chữ "S", cấp chính xác C3 cao nhất theo OIML R60
- Sai số tổng kết hợp 0,02%, độ lặp lại 0,01%
- Dải nhiệt độ hoạt động rộng từ -30 đến 80°C, chịu ẩm ướt và bụi bẩn

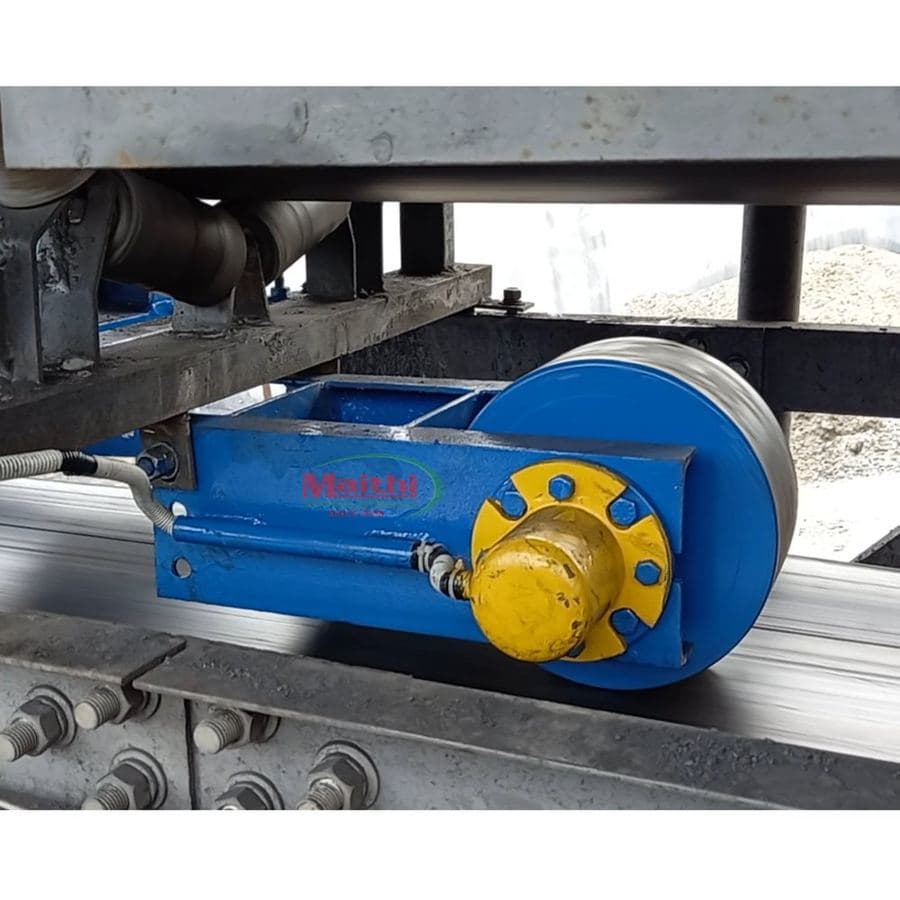

Bộ đo tốc độ bánh xe chống sốc 75G
Bánh xe đường kính 270mm, 100 xung/vòng, đo tốc độ chính xác đến 3 m/s và chịu xung lực va đập tới 75G từ rung chấn nổ mìn hầm lò.
- Độ phân giải mã hoá 100 xung/vòng, đường kính bánh xe 270 mm
- Khả năng chịu sốc và va đập tối đa lên tới 75G (≈ 735 m/s²)
- Đo chính xác tốc độ băng tải đến 3 m/s trong điều kiện rung lắc mạnh
Cầu cân 2 giường tải trọng 1.200 T/h
Khung cân thép kết cấu tiêu chuẩn mỏ than, chiều dài hiệu dụng 2.400mm, cấu hình 2 cầu cân tương đương Milltronics MMI-2, sai số toàn dải ±0,5%.
- Cỡ băng tải B1000 (khổ rộng 1.000 mm), chiều dài hiệu dụng 2.400 ± 10 mm
- Năng suất định mức 1.200 tấn/giờ, cấp chính xác toàn hệ thống ±0,5%
- Cấu hình 2 cầu cân (2 giường loadcell) nâng cao độ ổn định đo lường
Thông số kỹ thuật MT-BS1200 (Phòng nổ Exd[ia]I)
Chi tiết các thông số kỹ thuật chế tạo và tiêu chuẩn kiểm định nghiệm thu thực tế của dự án.
| Hạng mục / Thông số kỹ thuật | Giá trị đo lường / Tiêu chuẩn áp dụng |
|---|---|
HỆ THỐNG TỔNG THỂ | |
| Mã hiệu | MT-BS1200 (Phòng nổ) |
| Hãng sản xuất | Mai Thị JSC — Việt Nam · SX 2024–2025 |
| Cỡ băng tải | 1.000 mm (B1000) |
| Trọng lượng qua cân | 1.200 tấn/giờ |
| Tốc độ băng cho phép | 3 m/s |
| Cấp chính xác | ±0,5% |
| Chiều dài hiệu dụng (L) | 2.400 mm ± 10 mm |
| Số đầu đo lực | 02 đầu đo |
| Nguồn điện | 85–264 VAC · 50 Hz |
| Tiêu chuẩn phòng nổ | Exd[ia]I |
| Tiêu chuẩn chất lượng | ISO 9001:2015 |
THÔNG SỐ AN TOÀN TIA LỬA (INTRINSIC SAFETY) | |
| Điện áp hở mạch U₀ | 12,8 VDC |
| Dòng ngắn mạch I₀ | 82 mADC |
| Điện dung C₀ | ≈ 0 μF |
| Điện cảm L₀ | ≈ 0 mH |
LOADCELL C3 (OIML R60) | |
| Số lượng · Kiểu | 02 cái · Kiểu chữ "S" |
| Cấp chính xác | C3 — Cao nhất OIML R60 |
| Sai số tổng (combined error) | 0,02% |
| Độ lặp lại (repeatability) | 0,01% |
| Nhiệt độ hoạt động | -30 đến 80°C |
BỘ CHỈ THỊ & BỘ ĐO TỐC ĐỘ | |
| Hiển thị | 15 segment LED · 8 ký tự |
| Độ chính xác | 16.384 ± 0,5 độ chia |
| Truyền thông | SABUS · Modbus ASCII · Modbus RTU |
| Tính năng | Auto Zero · Deadband |
| Mã hoá | 100 xung/vòng |
| Đường kính bánh | 270 mm |
| Chống sốc tối đa | 75G (≈ 735 m/s²) |
Hình ảnh thực tế
Điều làm dự án này đặc biệt
Những năng lực cốt lõi và giá trị kỹ thuật thực tế khẳng định sự tin cậy trong các dự án của Mai Thị.
100% Tự sản xuất tại Việt Nam
Mai Thị tự thiết kế, gia công cơ khí và tích hợp hệ thống phòng nổ trong nước, làm chủ hoàn toàn công nghệ thay vì phụ thuộc nhập khẩu nguyên chiếc.
Tiêu chuẩn phòng nổ Exd[ia]I khắt khe
Đạt đầy đủ chứng nhận an toàn tia lửa và chống nổ khí mê-tan bắt buộc cho thiết bị điện làm việc trong hầm lò mỏ than.
Cấp chính xác C3 cao nhất OIML R60
Sử dụng cảm biến cấp C3 sai số tổng 0,02%, tương đương cấp chính xác của các hãng hàng đầu châu Âu như Siemens.
Thử nghiệm chịu sốc tới 75G
Bộ đo tốc độ được thiết kế chịu va đập và rung lắc cực lớn đặc thù của tuyến băng tải hầm lò, đảm bảo tuổi thọ lâu dài.
