Cân băng tải phòng nổ MT-BS1200

Name: Cân băng tải phòng nổ MT-BS1200
Brand: Mai Thị
SKU: bs1200-exd

Cân lưu lượng liên tục chuyên dụng cho hầm lò than có khí và bụi nổ — tiêu chuẩn phòng nổ Exd[ia]I được Trung tâm An toàn mỏ Vinacomin chứng nhận thử nghiệm kiểu (TTATM Vilas 170). Năng suất 1.200 t/h, cấp chính xác 1 TCVN, đang vận hành tại Than Dương Huy, Khe Chàm, Hồng Thái và nhiều đơn vị TKV.

Tiêu chuẩn phòng nổ

Exd[ia]I

Năng suất tối đa

1.200t/h

Cấp chính xác

±0,5% · Cấp 1

Băng tải phù hợp

B600– B1200

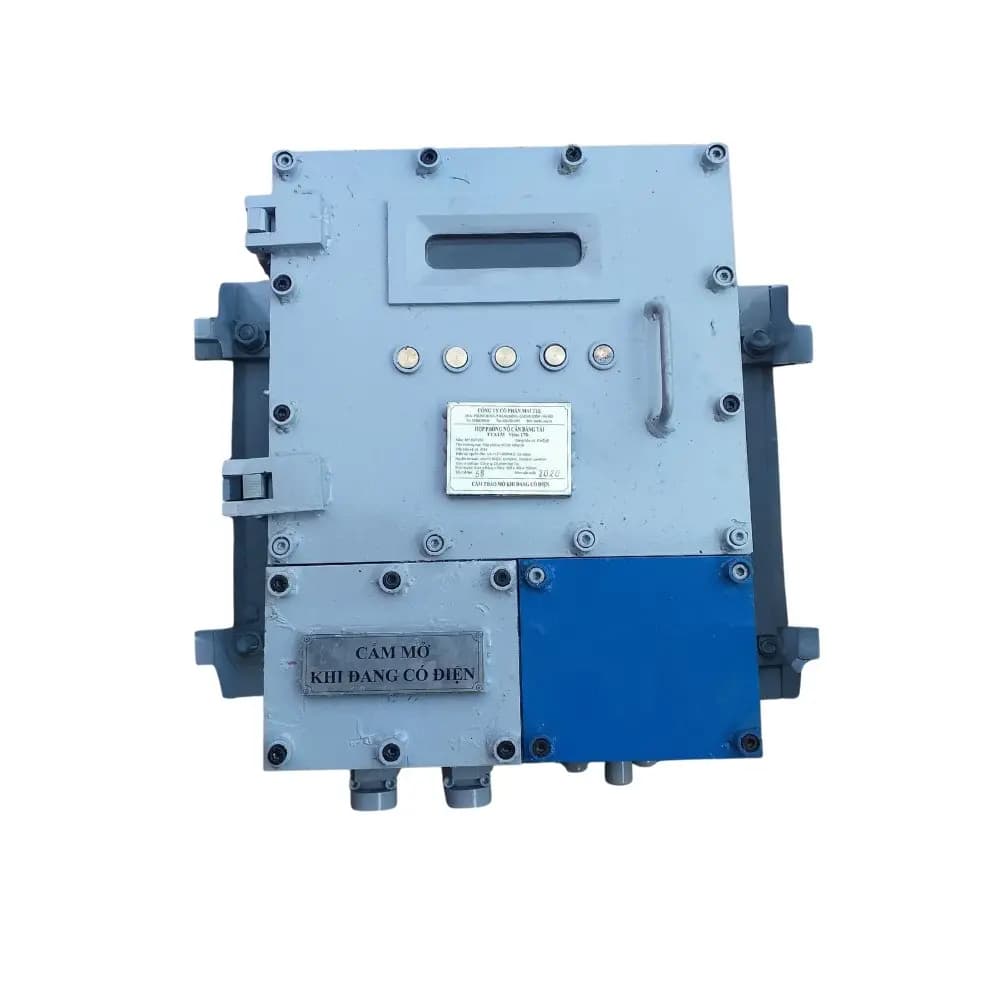

Cân băng tải phòng nổ MT-BS1200 - 2 bộ cân đỏ phòng nổ Exd[ia]I

Phóng to chi tiết1 / 8

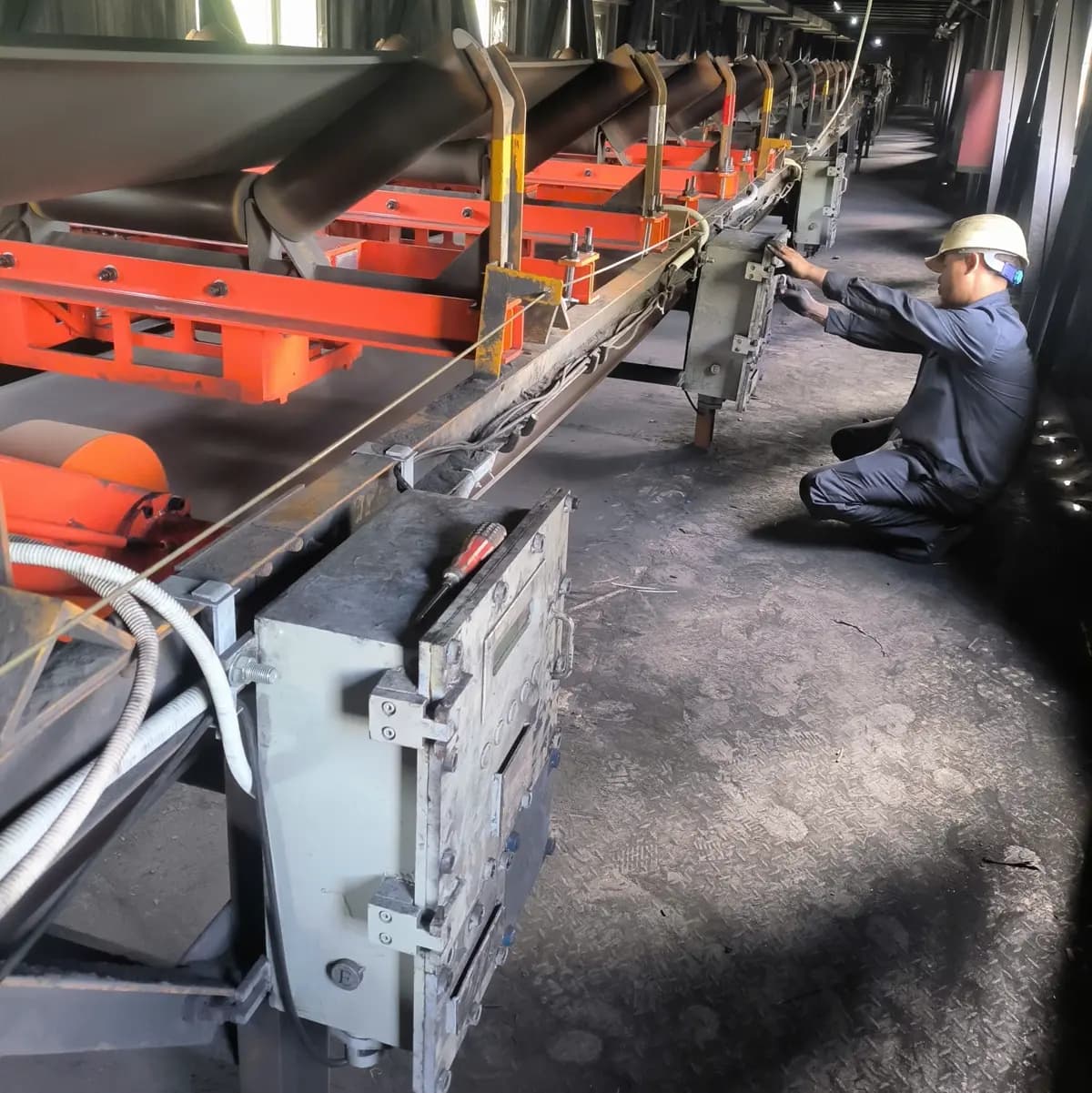

Hộp phòng nổ Exd[ia]I MT-BS1200 với biển CẤM MỞ KHI ĐANG CÓ ĐIỆN

Xem

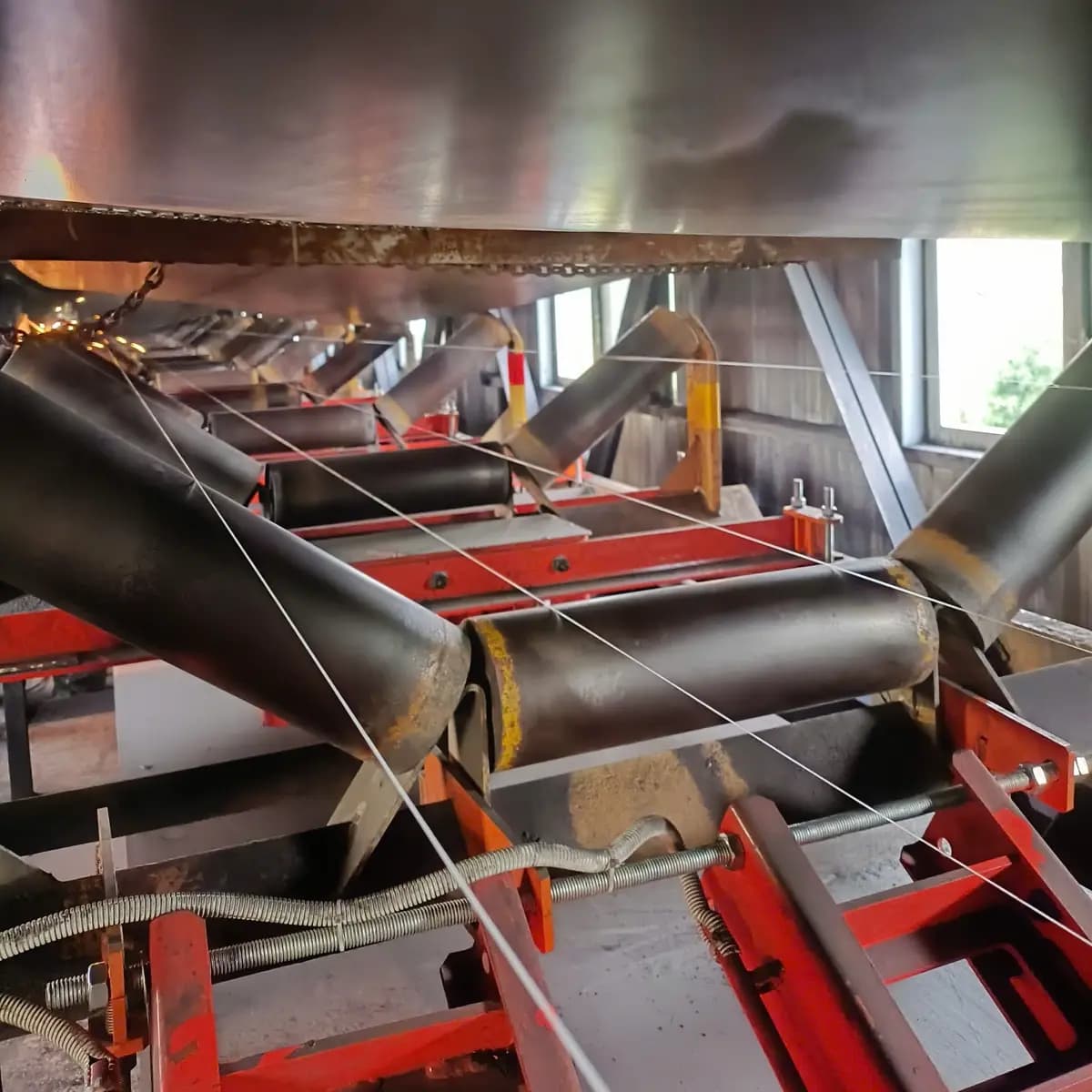

Nhãn chứng nhận TTATM Vilas 170 - Vinacomin - MT-BS1200 - Exd[ia]I

Xem

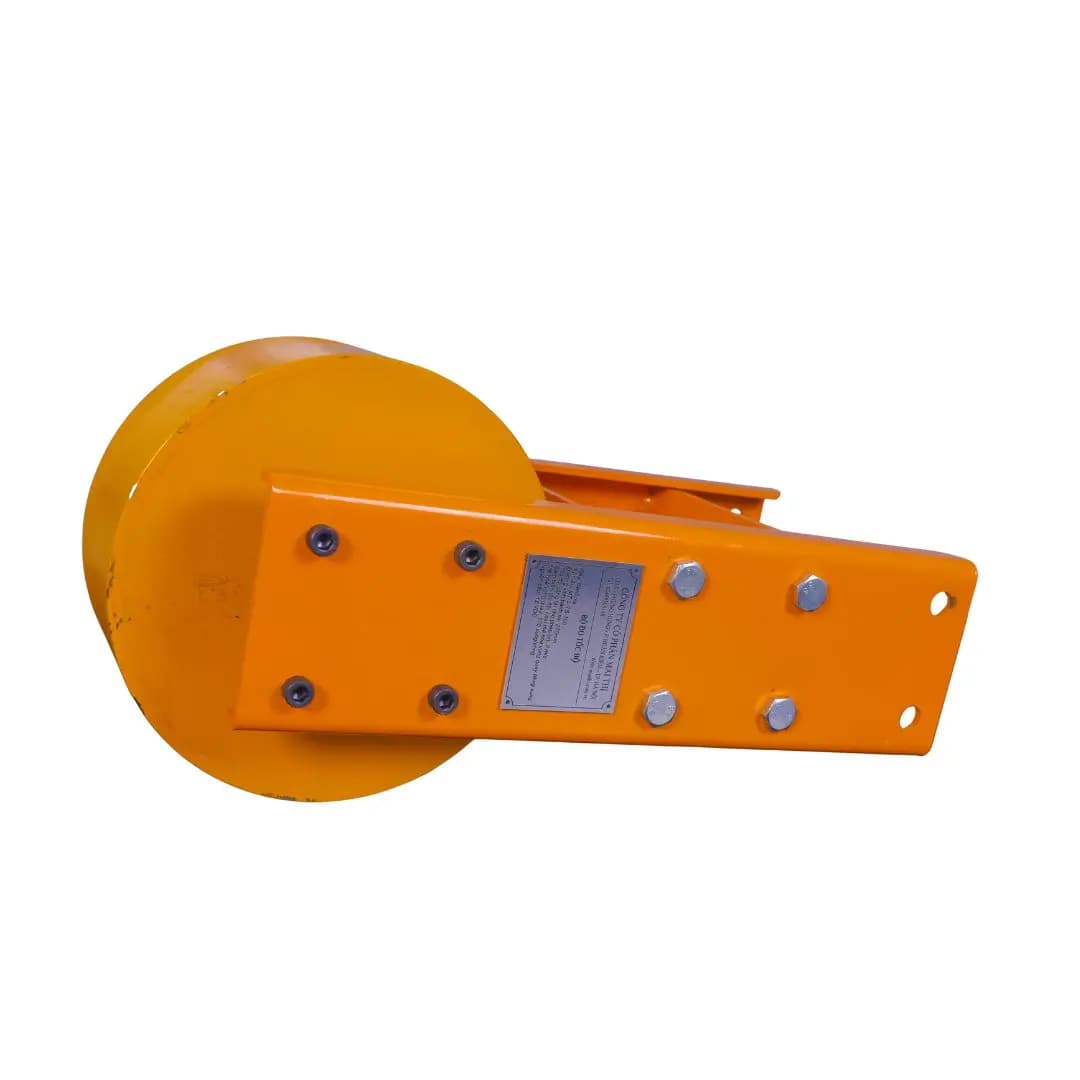

Bộ đo tốc độ MT-L-TS-100 vàng có nhãn Mai Thị

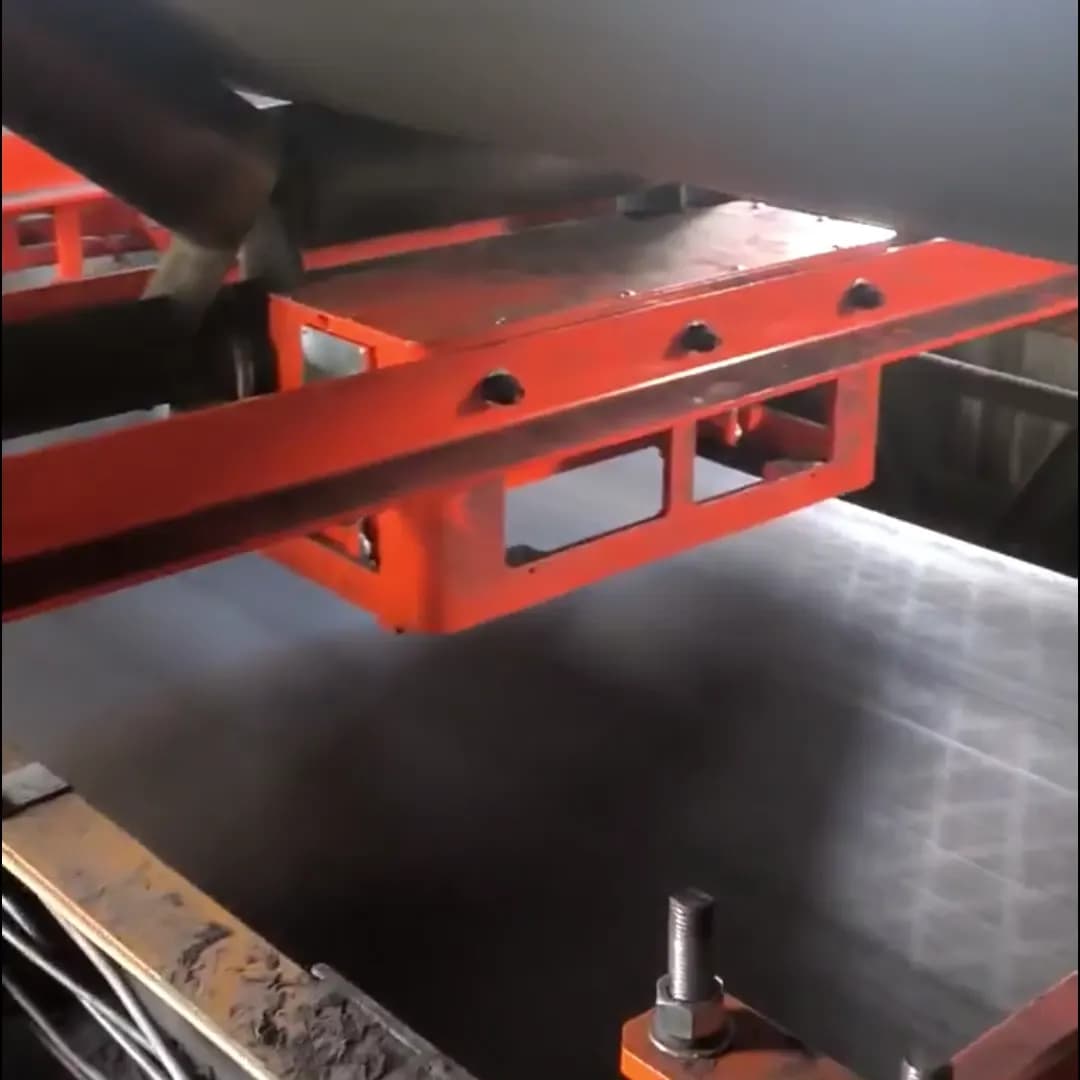

Cân MT-BS1200 trong hầm lò - đang vận hành

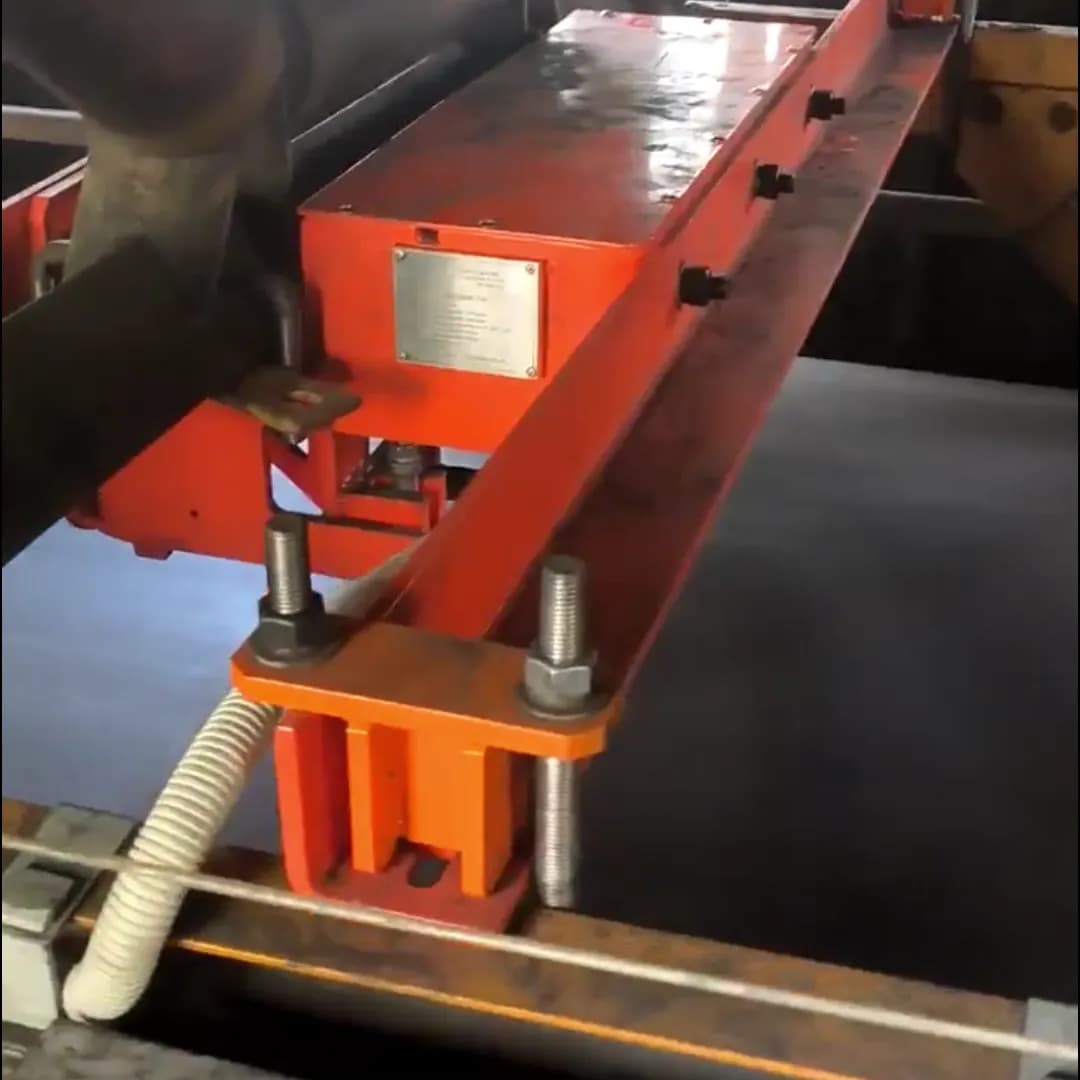

Cấu hình 8 bu lông treo cân vào khung băng tải

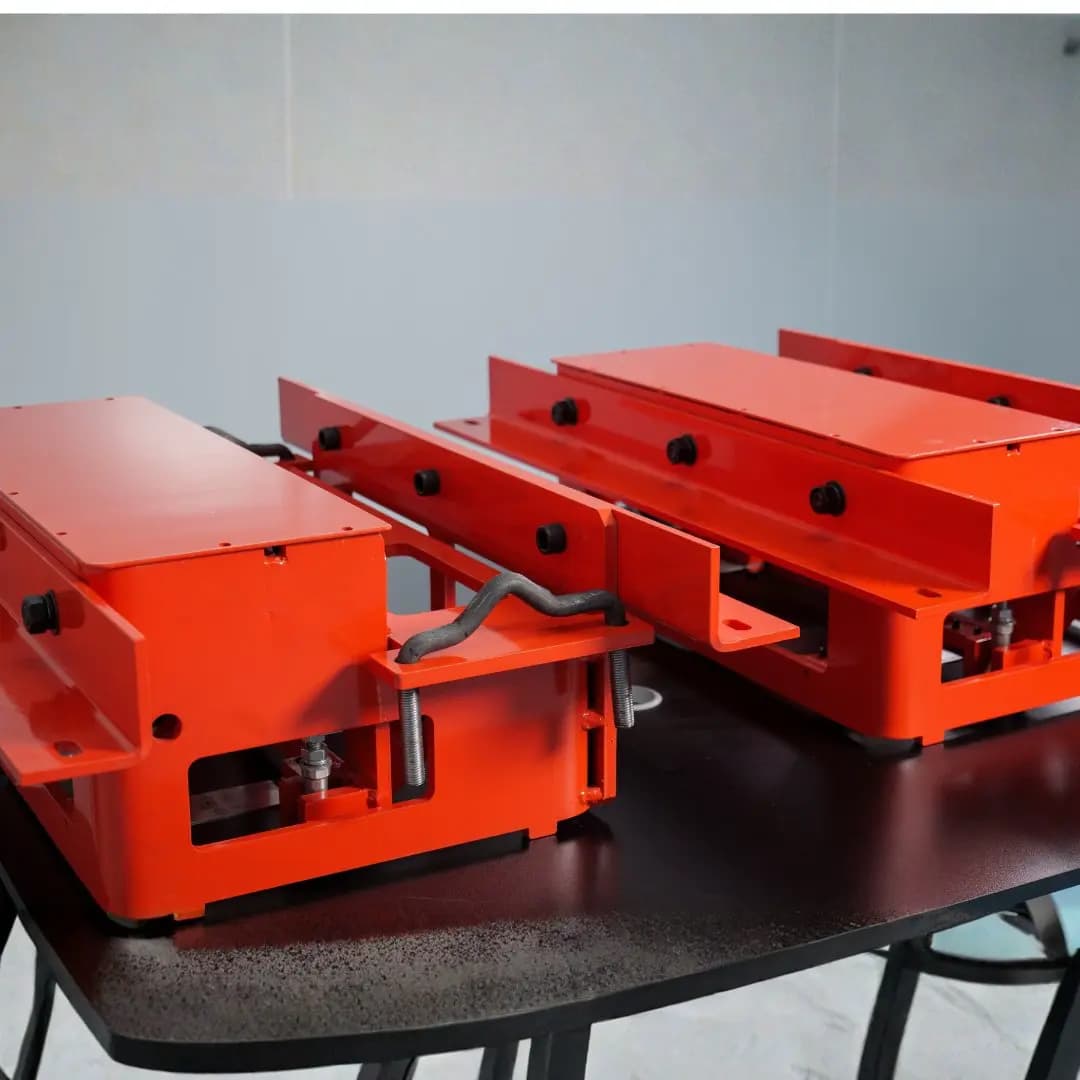

Cầu cân 2 giường con lăn sơn đỏ chống nổ

Giải pháp cân tối ưu chi phí & mặt bằng cho doanh nghiệp

Thiết kế đạt chuẩn kiểm định Đo lường Chất lượng Việt Nam (TCĐLCL) sẵn sàng cho giao dịch thương mại hợp pháp. Khung bàn cân vững chắc, cảm biến lực chính xác cao, thời gian thi công nhanh giúp trạm cân đi vào hoạt động sớm nhất.

Thông số kỹ thuật

Cấu hình chi tiết Cân băng tải phòng nổ MT-BS1200

Thông số chung hệ thống

Mã hiệu	MT-BS1200
Loại	Cân băng tải liên tục phòng nổ
Tiêu chuẩn phòng nổ	Exd[ia]I
Cấp chính xác	Cấp 1 TCVN · ±0,5%
Năng suất cân tối đa	1.200 tấn/giờ
Tốc độ băng tối đa	3 m/s
Dải độ rộng băng	600 – 1.200 mm
Độ lặp lại	Trong 0,1% với tải mô phỏng
Môi trường làm việc	Hầm lò có khí CH₄ và bụi than
Chứng nhận	TTATM Vilas 170 · Vinacomin
Đơn vị chế tạo	Công ty CP Mai Thị
Bảo hành	12 tháng

Tủ phòng nổ — Vỏ Exd[ia]I

Cấp bảo vệ vỏ	IP54
Điện áp nguồn cấp	127 – 660 VAC, 50/60 Hz
Mạch an toàn Uo	12.8 VDC
Mạch an toàn Io	82 mA
Kích thước (H×W×D)	506 × 386 × 192 mm
Cửa quan sát	Có (xem thông số không cần mở vỏ)
Cảnh báo	Biển "CẤM MỞ KHI ĐANG CÓ ĐIỆN"

Bộ chỉ thị PR436-6ZE — Practicon

Mã hiệu	PR436-6ZE
Hãng sản xuất	Practicon (Anh Quốc)
Nguồn cấp	85 – 264 VAC
Cấp loadcell	10 – 12 VDC
Độ chính xác	16.384 ± 0,5 độ chia
Tần số xung tốc độ	0 – 500 Hz
Tự động Zero	Có
Truyền thông	SABUS · TRANS · Modbus ASCII/RTU · Profibus · CANopen

Loadcell SL500 kiểu chữ S

Mã hiệu	SL500
Cấp chính xác	C3 (OIML R60)
Kiểu	Chữ "S" gá dạng kéo
Đầu ra	2 mV/V ± 0,2%
Quá tải an toàn / phá hủy	150% / 300% FS
Cấp bảo vệ	IP67
Vật liệu	Thép hợp kim

Bộ đo tốc độ MT-L-TS-100

Mã hiệu	MT-L-TS-100
Kiểu	Bánh xe có mã hóa vòng quay
Đường kính bánh xe	270 mm
Tín hiệu đầu ra	100 xung/vòng
Tốc độ băng cho phép	3 m/s
Nguồn cấp	12 – 24 VDC
Vật liệu vỏ	Thép, không chổi than

Chọn model phù hợp

So sánh trong phân khúc

Đối chiếu thông số kỹ thuật và điều kiện vận hành giữa các model để lựa chọn giải pháp tối ưu cho mặt bằng và ngân sách của bạn.

Tiêu chí	MT-BS1200 phòng nổHiện tại	MT-BS1200/PR-1200	MT-BS1200/PR-500	MT-BS1200/PR-30
Định vị	Phòng nổ · Hầm lò	High-end công nghiệp	Mid-range	Entry-level
Chứng nhận phòng nổ	Exd[ia]I · Vinacomin	—	—	—
Môi trường làm việc	Hầm lò có khí và bụi nổ	Mỏ lộ thiên, nhà máy	Trong nhà máy	Dây chuyền nhỏ
Năng suất tối đa	1.200 t/h	1.200 t/h	500 t/h	30 t/h
Độ chính xác	±0,5% (Cấp 1 TCVN)	±0,5%	±0,5%	±0,5%
Số giường	2 giường	4 giường	4 giường	2 giường
Tốc độ băng	3 m/s	3,2 m/s	2 m/s	2 m/s
Băng tải phù hợp	B600 – B1200	B1200	B650 – B800	B400 – B650
Ngành tiêu biểu	Hầm lò than TKV	Mỏ lộ thiên, xi măng, cảng	Trạm nghiền, sàng	Phân bón, xi măng vừa
Chi phí đầu tư	Cao (do chứng nhận phòng nổ)	Cao	Trung bình	Thấp nhất dòng

Cấu tạo & Thiết bị chính

Thành phần cốt lõi của hệ thống

Hộp phòng nổ Exd[ia]I — Trái tim của hệ thống

Vỏ thép gia cường có thể chứa cả nổ bên trong mà không lan ra ngoài. Có cửa quan sát cho phép đọc thông số mà không cần mở vỏ — quan trọng trong hầm lò vì mở vỏ khi có điện là vi phạm an toàn nghiêm trọng. Biển cảnh báo "CẤM MỞ KHI ĐANG CÓ ĐIỆN" gắn cố định trên vỏ.

Cầu cân 2 giường — Lắp đặt 8 bu lông

2 giường con lăn kiểu treo tự lựa ổn định tâm, không có bộ phận chuyển động hay ổ bi. Kết cấu chống xô dọc và ngang. Chỉ cần 8 bu lông để gắn vào khung băng tải hiện có — đặc biệt quan trọng trong hầm lò chật hẹp, ánh sáng kém, khó thao tác cơ khí phức tạp.

MT-L-TS-100 — Bộ đo tốc độ không chổi than

Bánh xe Ø270mm encoder 100 xung/vòng, vỏ thép chắc chắn. Máy phát xung quang học không chổi than — loại bỏ chi tiết mòn quan trọng nhất, không cần thay thế định kỳ. Đặc biệt giá trị trong hầm lò khó tiếp cận để bảo trì.

PR436-6ZE — Bộ chỉ thị Practicon Anh Quốc

Đặt bên trong hộp phòng nổ Exd[ia]I. Bộ lọc tín hiệu thông minh loại bỏ rung động cơ học từ băng tải hầm lò. Hỗ trợ SABUS · TRANS · Modbus · Profibus · CANopen — tương thích hệ thống SCADA và quản lý mỏ. Tự động Zero, hiệu chỉnh Deadband bằng nút nhấn.

2 Loadcell SL500 — Cấp C3 OIML

2 Loadcell SL500 — Cấp C3 OIML 2 loadcell kiểu chữ "S" cấp chính xác C3 — cao nhất theo OIML R60. Gá dạng kéo, IP67, vật liệu thép hợp kim. Quá tải an toàn 150% FS, quá tải phá hủy 300% FS — chịu được sự đột biến tải khi vật liệu rơi mạnh trên băng tải hầm lò.

Khả năng ứng dụng

Ứng dụng phổ biến trong sản xuất & thương mại

Hầm lò than TKV — Ứng dụng chính

Hầm lò than TKV — Ứng dụng chính Đang vận hành tại Than Dương Huy, Than Khe Chàm, Than Hồng Thái và nhiều đơn vị TKV. Cân vận chuyển than từ mặt lò lên mặt đất — môi trường có khí CH₄ và bụi than nguy hiểm.

Hầm lò khoáng sản kim loại

Hầm lò khoáng sản kim loại Hầm lò khai thác quặng (sắt, đồng, chì-kẽm...) có nguy cơ cháy nổ. Chứng nhận Exd[ia]I đáp ứng yêu cầu an toàn cho các loại mỏ hầm lò có môi trường cháy nổ tiềm ẩn.

Đo lường thương mại pháp định

Đo lường thương mại pháp định Cấp chính xác 1 TCVN và phê duyệt mẫu cân — dữ liệu cân có giá trị pháp lý cho thanh toán thương mại giữa các bên trong các hợp đồng cung cấp than.

Báo cáo sản lượng khai thác theo ca

Báo cáo sản lượng khai thác theo ca Tích lũy tổng khối lượng tự động — báo cáo sản lượng theo ca, ngày, tháng. Tích hợp lên phần mềm quản lý mỏ qua Modbus RTU hoặc RS-485, không cần ghi chép thủ công.

Kiểm soát xuất – nhập – tồn kho

Kiểm soát xuất – nhập – tồn kho Cân băng tải liên tục cho phép theo dõi tổng khối lượng vận chuyển theo thời gian thực — tự động tính toán xuất, nhập, tồn mà không cần cân thủ công từng xe hay từng mẻ.

Tích hợp DCS/SCADA mỏ

Tích hợp DCS/SCADA mỏ PR436-6ZE hỗ trợ Profibus, CANopen, Modbus — tích hợp trực tiếp vào hệ thống điều khiển trung tâm của mỏ. Dữ liệu cân lên SCADA real-time cho phòng điều độ giám sát.

Ưu thế vượt trội

Vì sao khách hàng chọn Cân băng tải phòng nổ MT-BS1200?

Chứng nhận Vinacomin — Pháp lý đầy đủ cho hầm lò TKV

Chứng nhận Vinacomin — Pháp lý đầy đủ cho hầm lò TKV TTATM Vilas 170 từ Trung tâm An toàn mỏ là yêu cầu bắt buộc để sử dụng thiết bị điện trong hầm lò than Việt Nam. MT-BS1200 đã qua thử nghiệm kiểu — đầy đủ cơ sở pháp lý khi trình hồ sơ cho cơ quan an toàn mỏ và quản lý khai thác. Tránh được rủi ro thiết bị bị từ chối nghiệm thu.

Kinh nghiệm 15+ năm tại hầm lò TKV

Kinh nghiệm 15+ năm tại hầm lò TKV Mai Thị đã triển khai cân băng tải trong lò từ năm 2008 cho Than Dương Huy, Khe Chàm, Hồng Thái và các đơn vị khác. Mỗi dự án tích lũy kinh nghiệm vận hành và bảo trì trong điều kiện hầm lò Việt Nam — kinh nghiệm thực tế không có trong bất kỳ tài liệu kỹ thuật nào.

Không bộ phận chuyển động — Bảo trì tối thiểu trong hầm lò

Không bộ phận chuyển động — Bảo trì tối thiểu trong hầm lò Cầu cân không ổ bi, bộ đo tốc độ không chổi than. Trong hầm lò khó tiếp cận để bảo trì, mọi chi tiết mòn đều là rủi ro phải dừng băng tải. Thiết kế Mai Thị loại bỏ hoàn toàn chi tiết mòn định kỳ — vận hành ổn định nhiều năm không cần đại tu.

Nguồn cấp linh hoạt 127–660 VAC — Tương thích mọi hạ tầng

Nguồn cấp linh hoạt 127–660 VAC — Tương thích mọi hạ tầng Tủ phòng nổ hỗ trợ điện áp 127–660 VAC, 50–60 Hz — phủ toàn bộ các cấp điện áp đang sử dụng trong hầm lò mỏ than Việt Nam mà không cần biến áp bổ sung. Một thiết kế phù hợp mọi hầm lò.

Lắp đặt nhanh — 8 bu lông trong điều kiện hầm lò chật hẹp

Lắp đặt nhanh — 8 bu lông trong điều kiện hầm lò chật hẹp Cầu cân ráp sẵn tại nhà máy — chỉ cần 8 bu lông để gắn vào khung băng tải hiện có. Rút ngắn thời gian lắp đặt từ tuần xuống ngày, đặc biệt giá trị trong hầm lò có ánh sáng hạn chế, không gian chật và lịch dừng băng tải eo hẹp.

Thông tin chi tiết

Nếu băng tải của bạn ngoài trời, trong nhà máy thông thường, mỏ lộ thiên hoặc môi trường không có khí mỏ và bụi nổ — nên chọn các model tiết kiệm chi phí hơn: PR-1200 (1.200 t/h), PR-500 hoặc PR-30. Chứng nhận phòng nổ tăng chi phí thiết bị đáng kể — chỉ cần thiết khi quy định an toàn mỏ bắt buộc.

2 loadcell kiểu chữ "S" cấp chính xác C3 — cao nhất theo OIML R60. Gá dạng kéo, IP67, vật liệu thép hợp kim. Quá tải an toàn 150% FS, quá tải phá hủy 300% FS — chịu được sự đột biến tải khi vật liệu rơi mạnh trên băng tải hầm lò.

Hình ảnh thực tế

Lắp đặt & Bàn giao tại công trình

Bộ đo tốc độ MT-L-TS-100 vàng có nhãn Mai Thị

Cân MT-BS1200 trong hầm lò - đang vận hành

Cấu hình 8 bu lông treo cân vào khung băng tải

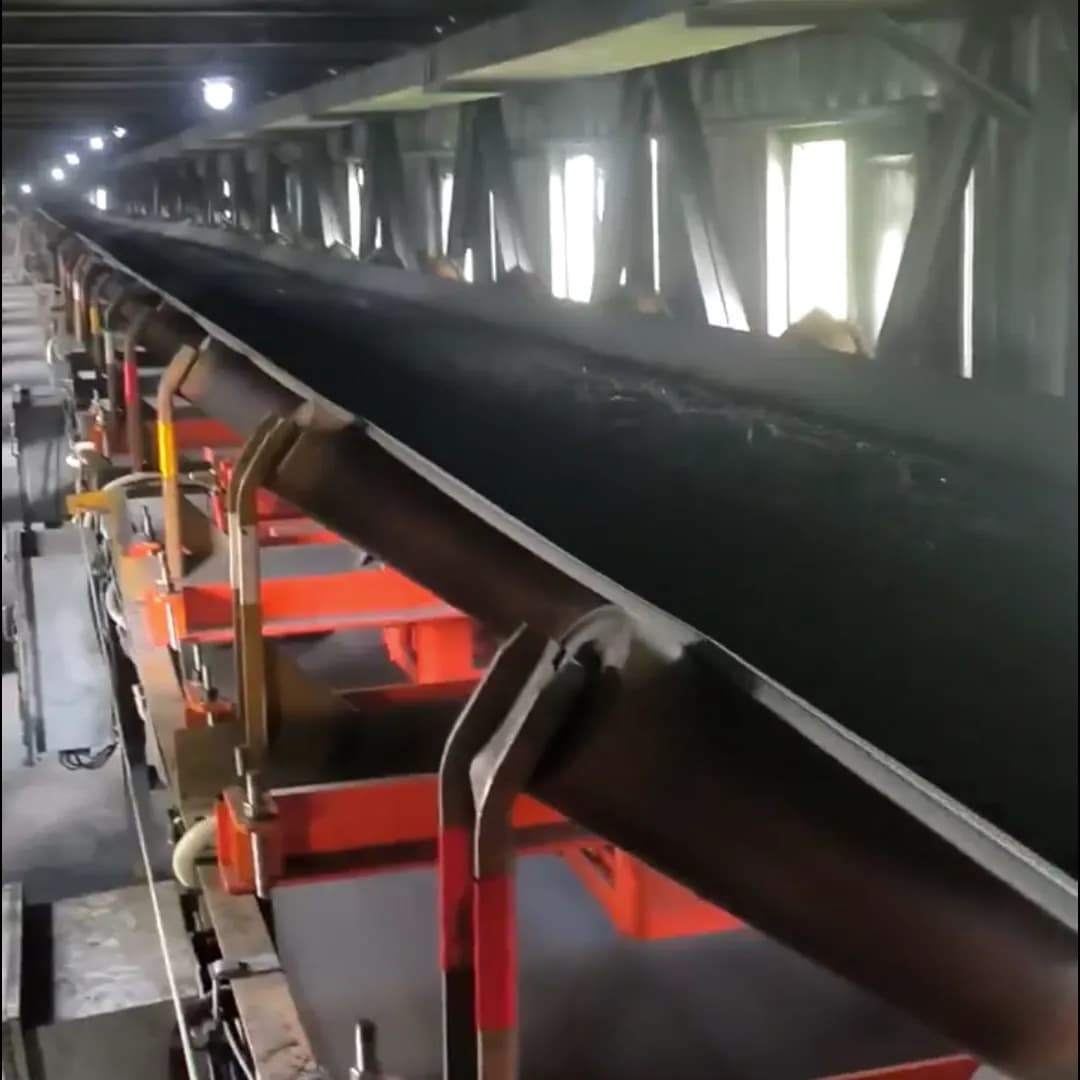

Panorama băng tải dài trong hầm lò than

Cầu cân 2 giường con lăn sơn đỏ chống nổ

Giải đáp thắc mắc

Câu hỏi thường gặp về Cân băng tải phòng nổ MT-BS1200

Exd[ia]I là ký hiệu phân loại thiết bị phòng nổ theo IEC/TCVN: "Ex" = thiết bị dùng trong môi trường nguy hiểm nổ · "d" = bảo vệ dạng vỏ chống nổ (flameproof enclosure) · "[ia]" = mạch an toàn tia lửa cấp ia cho mạch cảm biến bên ngoài · "I" = nhóm I, dành riêng cho thiết bị dùng trong mỏ than hầm lò. Đây là cấp độ bảo vệ phòng nổ cao nhất áp dụng cho thiết bị đo lường trong hầm lò.

Có thể, nhưng không nên. Mỏ lộ thiên không có yêu cầu phòng nổ Exd[ia]I — chứng nhận này tăng đáng kể chi phí thiết bị mà không mang lại lợi ích thực tế. Khuyến nghị dùng MT-BS1200/PR-1200 (cùng năng suất 1.200 t/h, giá thấp hơn) cho mỏ lộ thiên và nhà máy thông thường.

MT-BS1200 phòng nổ phù hợp với băng tải rộng từ 600mm đến 1.200mm (B600–B1200). Cầu cân được chế tạo theo kích thước B800–B1000 theo tiêu chuẩn. Nếu băng tải có kích thước khác, liên hệ Mai Thị để được tư vấn cấu hình tùy chỉnh.

±0,5% là Cấp 1 TCVN — cấp chính xác chính thức cao nhất cho cân băng tải pháp định trong hầm lò Việt Nam. Cao hơn ±0,25% hoặc ±0,125% (như Siemens MMI-3) chỉ phù hợp cho ứng dụng mỏ lộ thiên hoặc công nghiệp không yêu cầu phòng nổ — chưa có thiết bị nào đạt đồng thời cấp chính xác cao hơn cấp 1 + chứng nhận Exd[ia]I cho hầm lò Việt Nam.

Cầu cân ráp sẵn tại nhà máy — thời gian lắp đặt cơ khí (8 bu lông) chỉ 1–2 ngày. Thêm 1–2 ngày kéo cáp điện, kết nối tủ phòng nổ, cài đặt thông số. Hiệu chuẩn với vật liệu thực 1 ngày. Tổng: 3–5 ngày làm việc tùy điều kiện hầm lò.

PR436-6ZE hỗ trợ Modbus RTU/ASCII qua RS-485 — giao thức phổ biến nhất trong hệ thống SCADA và phần mềm quản lý mỏ Việt Nam. Ngoài ra còn hỗ trợ Profibus và CANopen cho DCS công nghiệp. Mai Thị cung cấp đầy đủ tài liệu kỹ thuật (register map, cấu hình kết nối) và hỗ trợ tích hợp với phần mềm quản lý hiện có của đơn vị.

Bảo hành 12 tháng kể từ ngày nghiệm thu — bao gồm tất cả linh kiện và công lắp đặt. Đội kỹ sư Mai Thị có đủ kinh nghiệm và trang bị để làm việc trong hầm lò — không phải đối tác nào cũng đáp ứng được yêu cầu này. Sau bảo hành, cung cấp dịch vụ sửa chữa, tân trang, nâng cấp với chi phí cạnh tranh, tối thiểu hóa thời gian dừng băng tải.
