Hai trạm cân ô tô 100 tấn khác kích thước (Trạm A 18×3,2m và Trạm B 12×4,2m) cùng dùng loadcell kỹ thuật số Utilcell 740D Tây Ban Nha (RS-485) và bộ chỉ thị Matrix II 89400D — phục vụ mỏ khai thác lộ thiên niken-đồng Tấn Phát, Cao Bằng. Hợp đồng trọn gói thiết bị, xây dựng và kiểm định trong 4 tháng.
- SỐ TRẠM
- 02 trạm
- TẢI TRỌNG
- 100 tấn
- LOADCELL
- 18 Utilcell
- THỜI GIAN
- 4 tháng
Tổng quan dự án
Tháng 5/2022, Mai Thị JSC hoàn thành hợp đồng cung cấp, thi công và lắp đặt 02 trạm cân ô tô 100 tấn trọn gói cho Công ty Cổ phần Khoáng sản Tấn Phát tại dự án khai thác lộ thiên khoáng sản niken–đồng tại huyện Hoà An, Cao Bằng — dự án yêu cầu cao về kỹ thuật, tiến độ và tính pháp lý của thiết bị đo lường.
Trạm cân ô tô 100T Tấn Phát - mỏ niken Cao Bằng
Hai bàn cân khác kích thước — Cùng một hệ thống quản lý
Trạm A bàn dài cho xe nhiều trục, Trạm B bàn rộng cho xe bánh cơ sở rộng — đều dùng cùng bộ chỉ thị Matrix II và phần mềm Mai Thị, đảm bảo dữ liệu đồng nhất.
Trạm A bàn 18×3,2m cho xe nhiều trục chiều dài lớn, Trạm B bàn 12×4,2m rộng hơn cho xe có bánh cơ sở rộng trong không gian hạn chế. Cả hai dùng cùng bộ chỉ thị Matrix II, cùng loadcell Utilcell và cùng phần mềm quản lý — dữ liệu đồng nhất, báo cáo tổng hợp trên một giao diện quản lý duy nhất.
Khác nhiều hợp đồng chỉ cung cấp thiết bị, hợp đồng Tấn Phát là trọn gói hoàn toàn: thiết bị chính, thiết bị phụ trợ, vận chuyển, lắp đặt, tập huấn sử dụng phần mềm, thi công nền móng bê tông, đường dẫn, xây nhà cân và thực hiện kiểm định cấp giấy chứng nhận. Khách hàng chỉ cần chuẩn bị xe tải để kiểm định.

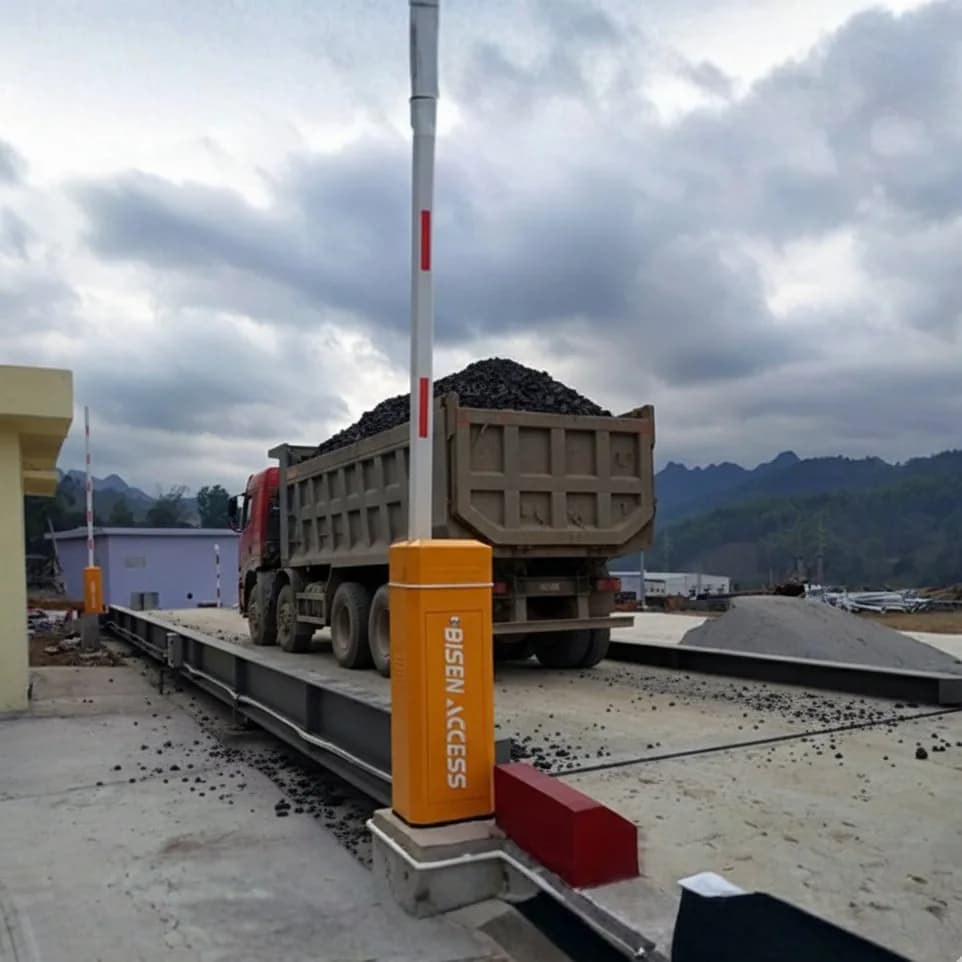

Trạm A — Bàn cân 18 × 3,2 m
Bàn cân dài cho xe nhiều trục, container. Tải trọng 100 tấn, vạch chia nhỏ nhất 10 kg, cấp chính xác III TCVN, dầm dọc/ngang I500/I300, kết cấu bê tông cốt thép, CO/CQ Tây Ban Nha.
- Kích thước bàn cân: 18 × 3,2 m — bê tông cốt thép
- Loadcell: 10 × Utilcell 740D 30T
- Bộ chỉ thị: Matrix II 89400D
Trạm B — Bàn cân 12 × 4,2 m
Bàn cân rộng hơn cho xe có bánh cơ sở rộng trong không gian hạn chế. Tải trọng 100 tấn, vạch chia nhỏ nhất 10 kg, cấp chính xác III TCVN, dầm dọc/ngang I600/I350, kết cấu bê tông cốt thép, CO/CQ Tây Ban Nha.
- Kích thước bàn cân: 12 × 4,2 m — bê tông cốt thép
- Loadcell: 8 × Utilcell 740D 40T
- Bộ chỉ thị: Matrix II 89400D

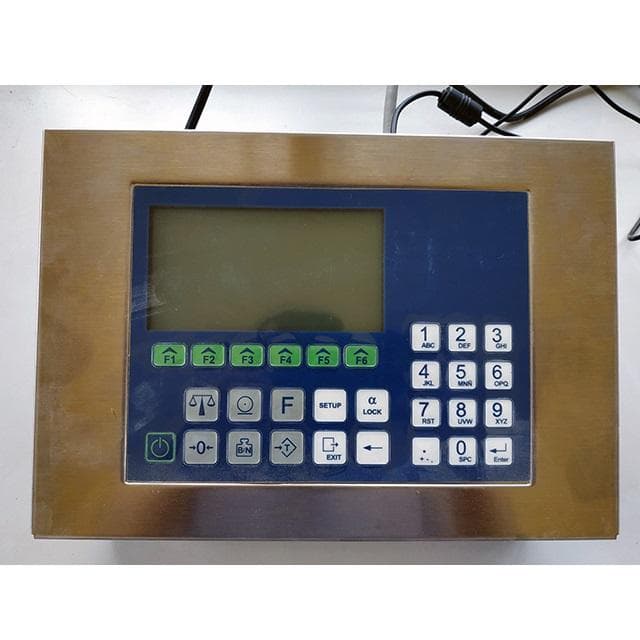

Matrix II 89400D — Utilcell Tây Ban Nha
Đầu chỉ thị kỹ thuật số cao cấp dùng chung cho cả hai trạm — màn hình LCD 240×128 pixels, vỏ thép không gỉ, bộ vi xử lý 32 bit với bộ nhớ Flash cập nhật phần mềm qua cổng nối tiếp. Đảm bảo dữ liệu đồng nhất, báo cáo tổng hợp từ cả hai trạm trên một giao diện quản lý duy nhất.
- Cổng kết nối: 2×RS-232 + RS-485 + Ethernet
- A/D converter 24 bit · Kết nối tối đa 16 loadcell
- Bàn phím 28 nút, mật khẩu 2 cấp · Tính năng cân lần 1 + lần 2, tìm phương tiện

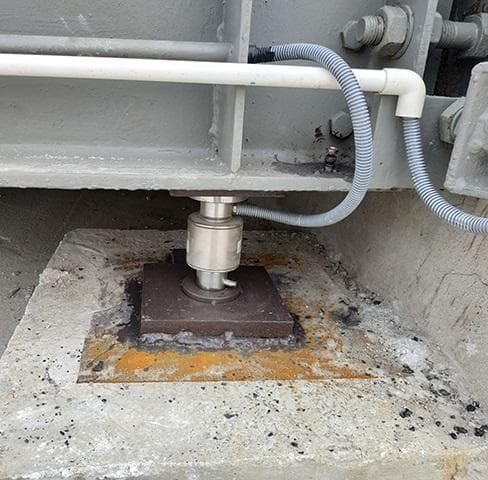

Loadcell Utilcell 740D — Kỹ thuật số RS-485
Loadcell kỹ thuật số cao cấp truyền dữ liệu qua RS-485 fullduplex — chống nhiễu điện từ tốt hơn loadcell analog thông thường trong môi trường khai thác mỏ có nhiều máy móc hạng nặng. Tích hợp sẵn chống sét, bù nhiệt độ -10°C đến +40°C (giới hạn -30°C đến +70°C) phù hợp thời tiết Cao Bằng.
- 4.000 điểm chia · OIML R60 class C · Cấp bảo vệ IP68, thép không gỉ
- Sai số tổng <0,013% Sn · Nguồn cấp 7,5–15 VDC · Quá tải an toàn 150%
- Trạm A: 10 × 30T · Trạm B: 8 × 40T
Thông số kỹ thuật Trạm A: MT-W100T18 · Trạm B: MT-W100T12
Chi tiết các thông số kỹ thuật chế tạo và tiêu chuẩn kiểm định nghiệm thu thực tế của dự án.
| Hạng mục / Thông số kỹ thuật | Giá trị đo lường / Tiêu chuẩn áp dụng |
|---|---|
TRẠM A — MT-W100T18 | |
| Kích thước bàn cân | 18 × 3,2 m |
| Tải trọng | 100 tấn |
| Vạch chia nhỏ nhất | 10 kg |
| Cấp chính xác | III TCVN |
| Dầm dọc / ngang | I500 / I300 |
| Loadcell | 10 × Utilcell 740D 30T |
| Bộ chỉ thị | Matrix II 89400D |
| Giá trị hợp đồng | 1,178 tỷ đ |
TRẠM B — MT-W100T12 | |
| Kích thước bàn cân | 12 × 4,2 m |
| Tải trọng | 100 tấn |
| Vạch chia nhỏ nhất | 10 kg |
| Cấp chính xác | III TCVN |
| Dầm dọc / ngang | I600 / I350 |
| Loadcell | 8 × Utilcell 740D 40T |
| Bộ chỉ thị | Matrix II 89400D |
| Giá trị hợp đồng | 1,087 tỷ đ |
BỘ CHỈ THỊ — MATRIX II 89400D | |
| Màn hình | LCD 240×128 pixels |
| Vỏ | Thép không gỉ |
| Bộ vi xử lý | 32 bit, bộ nhớ Flash |
| Cổng kết nối | 2×RS-232 + RS-485 + Ethernet |
| A/D converter | 24 bit · Kết nối 16 loadcell |
| Bàn phím | 28 nút · Mật khẩu 2 cấp |
| Tính năng cân | Lần 1 + lần 2 · Tìm phương tiện |
LOADCELL — UTILCELL 740D | |
| Cấp chính xác | 4.000 điểm chia · OIML R60 class C |
| Cấp bảo vệ | IP68 · Thép không gỉ |
| Sai số tổng | <0,013% Sn |
| Nguồn cấp | 7,5 – 15 VDC |
| Quá tải an toàn | 150% |
| Chống sét | Tích hợp sẵn |
| Dải nhiệt độ vận hành | -10°C đến +40°C (giới hạn -30°C đến +70°C) |
| Truyền dữ liệu | RS-485 fullduplex |
Hình ảnh thực tế
Điều làm dự án này đặc biệt
Những năng lực cốt lõi và giá trị kỹ thuật thực tế khẳng định sự tin cậy trong các dự án của Mai Thị.
Hai bàn cân khác kích thước, một hệ thống
Trạm A bàn 18×3,2m cho xe nhiều trục chiều dài lớn, Trạm B bàn 12×4,2m rộng hơn cho xe có bánh cơ sở rộng trong không gian hạn chế. Cả hai dùng cùng bộ chỉ thị Matrix II, cùng loadcell Utilcell và cùng phần mềm quản lý — dữ liệu đồng nhất, báo cáo tổng hợp trên một giao diện duy nhất.
Loadcell kỹ thuật số Utilcell — RS-485
Sử dụng loadcell kỹ thuật số 740D Utilcell (Tây Ban Nha) — dòng cao cấp hơn loadcell analog thông thường. Truyền dữ liệu qua RS-485 fullduplex chống nhiễu điện từ tốt hơn trong môi trường khai thác mỏ có nhiều máy móc hạng nặng. Sai số tổng <0,013% Sn, có tích hợp chống sét sẵn, phù hợp thời tiết Cao Bằng.
Phần mềm 3 chế độ + camera biển số
Phần mềm Mai Thị tùy chỉnh cho Tấn Phát với 3 chế độ vận hành: cân bằng tay, cân bán tự động, cân tự động hoàn toàn (barie tự mở theo thẻ từ). Tích hợp camera IP Hikvision 6MP chụp biển số tự động mỗi lần xe lên cân, lưu ảnh kèm phiếu cân để đối chiếu khi cần.
Trọn gói — Thiết bị + xây dựng + kiểm định
Khác nhiều hợp đồng chỉ cung cấp thiết bị, hợp đồng Tấn Phát là trọn gói hoàn toàn: thiết bị chính, thiết bị phụ trợ, vận chuyển, lắp đặt, tập huấn sử dụng phần mềm, thi công nền móng bê tông, đường dẫn, xây nhà cân và thực hiện kiểm định cấp giấy chứng nhận. Khách hàng chỉ cần chuẩn bị xe tải để kiểm định.
